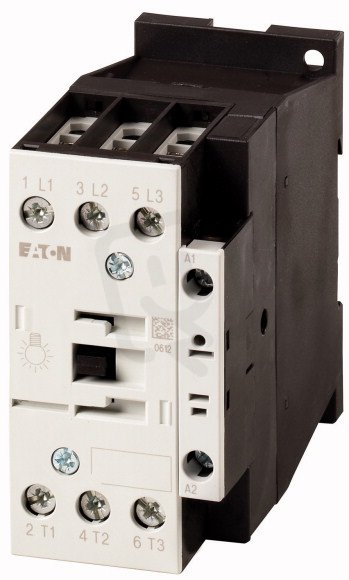

DILL20(24V50HZ) Stykače řada DILL pro spínání osvětlení 3-pól 24V/50HZ 104407
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
3 671,73 Kč
Cena po registraci:
3 278,41 Kč/ks
Po registraci bez DPH:
2 709,43 Kč
Vaše cena s DPH:
3 414,77 Kč/ks
Vaše cena bez DPH:
2 822,12 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0095007
- Kód dodavatele:
- 104407
- EAN:
- 4015081042241
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,57 Kč
Technické parametry
- Hloubka:
- 97 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní napětí AC 50 Hz:
- 230-400 V
- Provozní napětí u AC 60 Hz:
- 230-400 V
- Provozní proud AC-1 400V:
- 20 A
- Provozní proud AC-3 400V:
- 0 A
- Provozní proud Ie v AC-4, 400V:
- 0 A
- Provozní výkon AC-3 400V:
- 0 kW
- Provozní výkon Ie v AC-4, 400V:
- 0 kW
- Řídící napáj. napětí AC 50Hz:
- 24-24 V
- Řídící napáj. napětí AC 60HZ:
- 0-0 V
- Řídící napáj. napětí DC:
- 0-0 V
- Šířka:
- 45 mm
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího napětí:
- AC
- Výška:
- 85 mm
DILL20(24V50HZ) Stykače řada DILL pro spínání osvětlení 3-pól 24V/50HZ 104407
Stykač DILL20 (24 V/50 Hz) z řady DILL je 3‑pólový spínač určený pro spínání osvětlení; ovládací napětí je 24 V AC (50 Hz) a provozní napětí zátěže je 230–400 V AC (50 Hz).
Má 3 spínací kontakty, provozní proud AC‑1 (400 V) 20 A, šroubové připojení hlavního obvodu, rozměry 45 × 85 × 97 mm, není modulární a EAN 4015081042241.
Proč si vybrat tento stykač?
- Patří do řady určené pro spínání osvětlení: DILL20 (kód 104407).
- Nabízí třípólové provedení se 3 spínacími kontakty, vhodné pro spínání více fází.
- Nemá žádné rozpínací kontakty: 0 rozpínacích kontaktů, což zjednodušuje zapojení při řízení osvětlení.
- Typ ovládacího napětí je AC, kompatibilní s běžnými střídavými řídicími obvody.
- Řídící napájení je 24 V AC, 50 Hz, vhodné pro nízkonapěťové řídicí systémy.
- Není určen pro modulární montáž: modulární typ – ne, což ovlivní způsob instalace.
Interní název produktu
DILL20(24V50HZ) Stykač pro sp.osvětlení
Podrobný popis produktu
DILL20(24V50HZ)
Contactor for lamp loads HQL 20A
Stykače pro světelné zátěže,
Aplikace: Stykač pro osvětlovací zařízení
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, Jmenovitý pracovní proud 380 V 400 V: Ie = 27 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie = 45 A
Ovládací napětí: 24 V 50 Hz
Normy a ustanovení: ČSN EN 60947, VDE 0660, UL, CSA
Stupeň krytí: IP00
Contactor for lamp loads HQL 20A
Stykače pro světelné zátěže,
Aplikace: Stykač pro osvětlovací zařízení
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, Jmenovitý pracovní proud 380 V 400 V: Ie = 27 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie = 45 A
Ovládací napětí: 24 V 50 Hz
Normy a ustanovení: ČSN EN 60947, VDE 0660, UL, CSA
Stupeň krytí: IP00
