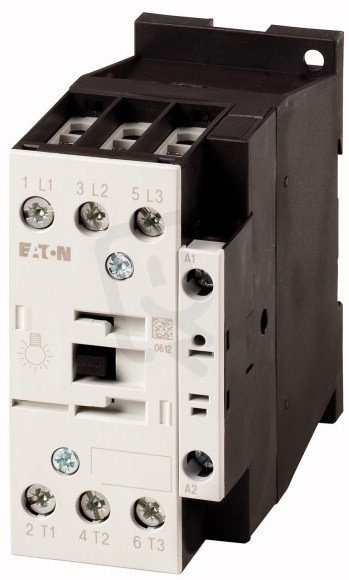

DILL18(400V50HZ,440V60HZ) Stykače řada DILL pro spínání osvětlení 3p
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0095006
- Kód dodavatele:
- 104406
- EAN:
- 4015081042234
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,57 Kč
Technické parametry
- Hloubka:
- 97 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní napětí AC 50 Hz:
- 230-400 V
- Provozní napětí u AC 60 Hz:
- 230-400 V
- Provozní proud AC-1 400V:
- 18 A
- Provozní proud AC-3 400V:
- 0 A
- Provozní proud Ie v AC-4, 400V:
- 0 A
- Provozní výkon AC-3 400V:
- 0 kW
- Provozní výkon Ie v AC-4, 400V:
- 0 kW
- Řídící napáj. napětí AC 50Hz:
- 400-400 V
- Řídící napáj. napětí AC 60HZ:
- 440-440 V
- Řídící napáj. napětí DC:
- 0-0 V
- Šířka:
- 45 mm
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího napětí:
- AC
- Výška:
- 85 mm
DILL18(400V50HZ,440V60HZ) Stykače řada DILL pro spínání osvětlení 3p
Stykač řady DILL pro spínání osvětlení s označením DILL18(400V50HZ,440V60HZ) (EAN 4015081042234) je třípólový přístroj určený pro ovládání osvětlení; není modulární a má 3 spínací kontakty s hlavním šroubovým připojením.
Řídící napájecí napětí je AC 400 V (50 Hz) / AC 440 V (60 Hz), provozní rozsah napětí 230–400 V, jmenovitý provozní proud AC‑1 při 400 V 18 A a rozměry 45 × 85 × 97 mm (šířka × výška × hloubka).
Proč si vybrat tento stykač?
- Je určen pro spínání osvětlení jako součást řady DILL.
- Má ovládací napětí typu AC, vhodné pro střídavé řízení.
- Řídící napájecí napětí je 400 V / 50 Hz a 440 V / 60 Hz, odpovídající uvedeným provozním frekvencím.
- Jde o třípólové provedení s 3 spínacími kontakty (3p).
- Nemá žádné rozpínací kontakty (0), tedy pouze spínací obvody.
- Nejde o modulární typ (modulární: ne), určené pro klasické montážní provedení.
Interní název produktu
DILL18(400V50HZ) Stykač pro sp.osvětlení
Podrobný popis produktu
Contactor for lamp loads HQL 18A
Stykače pro světelné zátěže,
Aplikace: Stykač pro osvětlovací zařízení
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, Jmenovitý pracovní proud 380 V 400 V: Ie = 21 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie = 40 A
Ovládací napětí: 400 V 50 Hz, 440 V 60 Hz
Normy a ustanovení: ČSN EN 60947, VDE 0660, UL, CSA
Stupeň krytí: IP00
