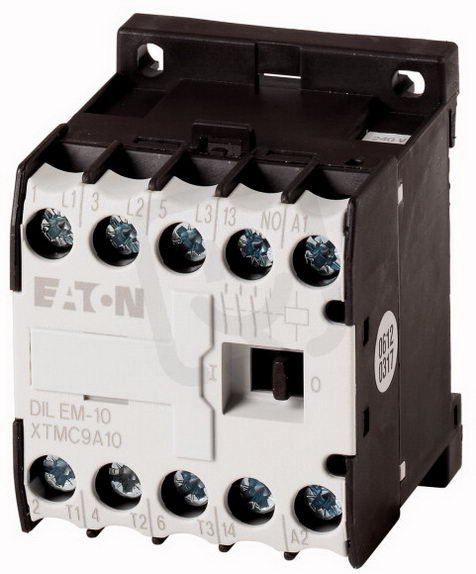

DILEM-10-G(48VDC) Malý stykač 4kW 3pól+1Z 48V DC EATON 010245
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0099823
- Kód dodavatele:
- 010245
- EAN:
- 4015080102458
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,28 Kč
Technické parametry
- Hloubka:
- 54 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 1
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní napětí AC 50 Hz:
- 24-690 V
- Provozní napětí u AC 60 Hz:
- 24-690 V
- Provozní proud AC-1 400V:
- 22 A
- Provozní proud AC-3 400V:
- 9 A
- Provozní proud Ie v AC-4, 400V:
- 6,6 A
- Provozní výkon AC-3 400V:
- 4 kW
- Provozní výkon Ie v AC-4, 400V:
- 3 kW
- Řídící napáj. napětí AC 50Hz:
- 0-0 V
- Řídící napáj. napětí AC 60HZ:
- 0-0 V
- Řídící napáj. napětí DC:
- 48-48 V
- Šířka:
- 45 mm
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího napětí:
- DC
- Výška:
- 58 mm
DILEM-10-G(48VDC) Malý stykač 4kW 3pól+1Z 48V DC EATON 010245
DILEM-10-G(48VDC) je malý stykač s hlavním obvodem ve třech pólech a jedním pomocným spínacím kontaktem, ovládaný cívkou 48 V DC (EAN 4015080102458).
Umožňuje provozní výkon 4 kW (AC-3/400 V) při provozním proudu 9 A, v režimu AC-4 dosahuje 3 kW při 6,6 A a v režimu AC-1 je provozní proud 22 A, přičemž provozní napětí je 24–690 V AC.
Rozměry jsou 45 mm (šířka) x 58 mm (výška) x 54 mm (hloubka) a hlavní obvod se připojuje pomocí šroubových svorek.
Proč si vybrat tento malý stykač?
- Umožňuje spínat zátěže do 4 kW.
- Ovládání probíhá na 48 V DC, tedy je určeno pro stejnosměrné řídicí obvody.
- Má tři spínací kontakty a jeden zapínací kontakt (3pól+1Z).
- Počet rozpínacích kontaktů je 0, tedy nejsou k dispozici NC kontakty pro rozepnutí.
- Jedná se o nemodulární provedení.
- Pro střídavé řídicí napětí 50 Hz není určen (0–0 V AC), ovládání je výhradně DC.
Interní název produktu
DILEM-10-G(48VDC) Malý stykač 4kW,1z
Podrobný popis produktu
Výkonový stykač, 3p+1S, 4kW/400V/AC3
Výkonový stykač,
Aplikace: Ministykače pro motory a ohmické zátěže, Výkonové stykače DILEM
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky, poznámka: Vhodné také pro motory třídy účinnosti IE3
Popis: s Pomocný kontakt
Póly: 3-pólové
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 9 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 16 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 50 A, zakrytá: Ith= 40 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4 kW
Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW
Použitelný pro: …DILEM, …DILE, Kontakty S = spínací kontakt: 1 spínací kontakt
Druh proudu AC/DC: DC ovládání
