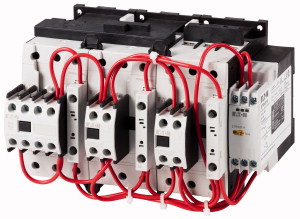

SDAINLM70(400V50HZ) Stykačová kombinace Y-D 37kW AC-3 400V/50HZ EATON 101386

Dostupnost EMAS:
na objednávku
Zobrazit dostupnost na prodejnách
Původně:
17 189,30 Kč
Cena po registraci:
15 348,09 Kč/ks
Po registraci bez DPH:
12 684,37 Kč
Vaše cena s DPH:
15 986,37 Kč/ks
Vaše cena bez DPH:
13 211,88 Kč/ks
ks
Máte IČ? Získejte ještě výhodnější ceny!

Obecné parametry

Značka:
Eaton
Kód zboží:
ELPRST0483412
Kód dodavatele:
101386
EAN:
4015081011292
Standardní balení:
1 ks
Recyklační poplatek:
3,89 Kč

Technické parametry

Hloubka:
147 mm
Montáž na lištu:
ne
Počet pom. přepínacích kontaktů:
0
Počet pom. rozpínacích kontaktů:
1
Počet pom. spínacích kontaktů:
1
Počet rozpín. kontaktů:
0
Počet spín. kontaktů:
9
Provozní napětí na DC:
0-0 V
Provozní napětí u AC 60 Hz:
0-0 V
Provozní proud AC-1 400V:
70 A
Provozní proud AC-3 400V:
70 A
Provozní výkon AC-3 400V:
37 kW
Řídící napáj. napětí AC 50Hz:
400-400 V
Řídící napáj. napětí AC 60HZ:
0-0 V
Řídící napáj. napětí DC:
0-0 V
Šířka:
188 mm
Stupeň krytí (IP):
IP00
Stupeň ochrany (NEMA):
jiné
Typ elektr. připoj. hlavního obvodu:
šroubové připojení
Typ napětí (provozní napětí):
AC
Typ ovládacího napětí:
AC
Výška:
115 mm

SDAINLM70(400V50HZ) Stykačová kombinace Y-D 37kW AC-3 400V/50HZ EATON 101386

Stýkačová kombinace Y-D SDAINLM70 (400V/50Hz) od EATON (EAN 4015081011292) je určena pro rozběh motorů s provozním výkonem AC-3 400V 37 kW a provozním proudem AC-3 400V 70 A.

Řídící napětí je AC 400 V (50 Hz), zařízení obsahuje 9 spínacích kontaktů včetně 1 pomocného spínacího a 1 pomocného rozpínacího kontaktu, má krytí IP00 a hlavní obvod je řešen šroubovým připojením.

Rozměry jsou 115 × 188 × 147 mm (V × Š × H) a typ provozního napětí je AC.

Proč si vybrat tuto stykačovou kombinaci?

  • Tento výrobek značky Eaton pod označením SDAINLM70(400V50HZ) / 101386 je stykačová kombinace typu Y‑D určená pro spouštění asynchronních motorů.
  • V režimu AC‑3 při 400 V nabízí jmenovitý provozní výkon 37 kW.
  • Jmenovitý provozní proud při 400 V je 70 A jak v režimu AC‑1, tak v režimu AC‑3.
  • Řídicí napájení je střídavého typu, konkrétně 400 V AC (50 Hz).
  • Zařízení obsahuje 9 spínacích kontaktů pro potřebné ovládací a pomocné obvody.
  • Upevnění není řešeno na DIN lištu, tedy je bez montáže na lištu.

Interní název produktu

SDAINLM70(400V50HZ) Stykač Y-D 37kW


Podrobný popis produktu

SDAINLM70(400V50HZ)

Stykačová kombinace Y-D, 37kW/400V/AC3

Stykačová kombinace Y-D,
Aplikace: Kombinace stykačů pro spouštění motorů ve hvězdě-trojúhelníku, Četnost spínání: max. 30 rozběhů za hodinu, Příslušenství: kombinace hvězda-trojúhelník SDAINL
Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 70 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 18.5 kW, 380 V 400 V: P= 37 kW, 500 V: P= 45 kW, 660 V 690 V: P= 37 kW, Max. doba přepnutí: 20 s
Ovládací napětí: 400 V 50 Hz
Druh proudu AC/DC: AC ovládání, Jednotlivé komponenty kombinace Síťový stykač Q11: DILM40, + DILM150-XHI31, Stykač pro spínání do trojúhelníku Q15: DILM40, + DILM150-XHI11 Typ, Stykač pro spínání do hvězdy Q13: DILM40, + DILM150-XHI11 Typ, Časové relé K1: ETR4-51 Typ, poznámka: Vhodné také pro motory třídy účinnosti IE3
