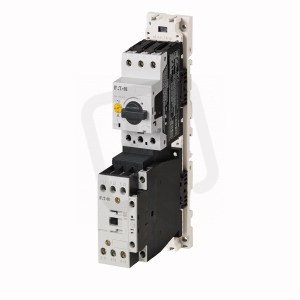

MSC-D-12-M17(230V50HZ) Spouštěčová kombinace přímá 230V/50Hz 5,5 kW AC-3 101046
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRMS0462031
- Kód dodavatele:
- 101046
- EAN:
- 4015081009411
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,15 Kč
Technické parametry
- Druh motorového spouštěče:
- přímý startér
- Hloubka:
- 123,4 mm
- Montáž na lištu:
- ano
- Počet kontrolek:
- 0
- Počet ovládacích pozic:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 1
- Podpora CAN:
- ne
- Podpora Data-Highway:
- ne
- Podpora DeviceNet Safety:
- ne
- Podpora DeviceNet:
- ne
- Podpora Ethernet/IP:
- ne
- Podpora Foundation Fieldbus:
- ne
- Podpora INTERBUS:
- ne
- Podpora INTERBUS-Safety:
- ne
- Podpora LON:
- ne
- Podpora MODBUS:
- ne
- Podpora PROFIBUS:
- ne
- Podpora PROFINET CBA:
- ne
- Podpora PROFINET IO:
- ne
- Podpora PROFIsafe:
- ne
- Podpora SERCOS:
- ne
- Podpora SUCONET:
- ne
- Podpora SafetyBUS p:
- ne
- Podpora TCP/IP:
- ne
- Podpora jiných typů sběrnic:
- ne
- Podpora pro ASI:
- ne
- Provozní proud Ie:
- 11,3 A
- Provozní proud při AC-3, 400 V:
- 12 A
- Provozní výkon AC-3 400V:
- 5,5 kW
- Řídící napáj. napětí AC 50Hz:
- 230-230 V
- Řídící napáj. napětí AC 60HZ:
- 0-0 V
- Řídící napáj. napětí DC:
- 0-0 V
- Rozsah nastavení přetížení:
- 8-12 A
- S pojistkou:
- ne
- S transformátorem:
- ne
- Šířka:
- 45 mm
- Spotřeba energie:
- 2,1 W
- Stupeň krytí (IP):
- IP00
- Stupeň ochrany (NEMA):
- jiné
- Třída vydání:
- TŘÍDA 10 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího napětí:
- AC
- Vhodné pro nouz. vypnutí:
- ne
- Výška:
- 228 mm
MSC-D-12-M17(230V50HZ) Spouštěčová kombinace přímá 230V/50Hz 5,5 kW AC-3 101046
MSC-D-12-M17(230V50HZ) (EAN: 4015081009411) je spouštěčová kombinace pro přímý start s ovládacím napětím AC 230 V/50 Hz určená pro motory do 5,5 kW (AC-3).
Rozsah nastavení přetížení 8–12 A (provozní proud Ie 11,3 A, při AC‑3/400 V 12 A), třída vypínání 10 A, montáž na lištu: ano a rozměry 45 mm × 228 mm × 123,4 mm (Š × V × H) při stupni krytí IP00.
Hlavní připojení šroubové, počet pomocných spínacích kontaktů 1, bez pojistky ani transformátoru (není vhodné pro nouzové vypnutí) a spotřeba energie 2,1 W.
Proč si vybrat tuto spouštěčovou kombinaci?
- Jedná se o přímý startér, určený pro přímé spouštění elektromotorů.
- Napájecí napětí a frekvence jsou 230 V / 50 Hz, vhodné pro běžné průmyslové instalace.
- Ve výkonové kategorii AC‑3 je určen pro motory s výkonem 5,5 kW.
- Umožňuje nastavení přetížení v rozsahu 8–12 A a má provozní proud 11,3 A.
- Ovládání spouštěče probíhá na střídavé napětí typu AC.
- Pro usnadnění instalace nabízí možnost montáže na lištu (ano).
Interní název produktu
MSC-D-12-M17(230V50HZ) Spouštěč 5,5kW
Podrobný popis produktu
Přímý spouštěč, 3p, 5.5kW/400V/AC3, 50kA
Přímý spouštěč, Základní přístroje: MSC, poznámka: Vhodné také pro motory třídy účinnosti IE3, Jmenovité výkony motoru Jmenovitý výkon motora AC-3 380 V 400 V 415 V: P= 5.5 kW, Rozsah nastavení spouště na přetížení: Ir= 8 - 12 A, Typ koordinace: Typ koordinace "1", Typ koordinace "2"
Ovládací napětí: 230 V 50 Hz, 240 V 60 Hz, Střídavé napětí
Normy a ustanovení: ČSN EN 60947-4-1, VDE 0660
