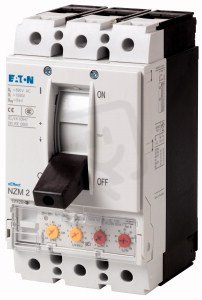

Jistič NZMH2-VE160-S1 3pól, el.spoušť, selektivní, 160A, 10kA, 1000V AC
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
32 438,51 Kč
Cena po registraci:
28 963,38 Kč/ks
Po registraci bez DPH:
23 936,68 Kč
Vaše cena s DPH:
30 168,10 Kč/ks
Vaše cena bez DPH:
24 932,31 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0525514
- Kód dodavatele:
- 100778
- EAN:
- 4015081006786
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,25 Kč
Technické parametry
- Integrovaná ochrana uzemnění:
- ne
- Integrovaný motorový pohon:
- ne
- Jmenovité napětí.:
- 1000-1000 V
- Montáž na DIN lištu volitelně:
- ano
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ano
- Rozsah nast. krátkod. zpožď. zkrat. spouště:
- 160-1600 A
- Rozsah nastavení nezpožď. zkrat. spouště:
- 1920-1920 A
- Rozsah nastavení přetížení:
- 80-160 A
- S indikátorem vypnutí:
- ne
- S integrovanou podpěťovou spouští:
- ne
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 160 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vhodné pro montáž na DIN lištu:
- ne
- Vyp. zkrat. schopnost lcu 400V,50Hz:
- 150 kA
- Zařízení s ochrannou jednotkou:
- ano
- Ztrátový výkon:
- 21,12 W
Jistič NZMH2-VE160-S1 3pól, el.spoušť, selektivní, 160A, 10kA, 1000V AC
Jistič NZMH2-VE160-S1 (EAN: 4015081006786) je trojpólový jistič s elektrickou spouští a selektivitou, určený pro trvalý proud 160 A při jmenovitém napětí 1000 V AC.
Má vypínací schopnost 150 kA (400 V, 50 Hz), rozsah nastavení přetížení 80–160 A, nezpožďovanou zkratovou spoušť nastavenou na 1920 A a krátkodobou zpožděnou zkratovou spoušť v rozsahu 160–1600 A, přičemž krytí je IP20.
Hlavní připojení je šroubové s ovládáním pomocí kyvné páky, montáž na DIN lištu je volitelně možná, je k dispozici volitelný pohon motoru a zařízení obsahuje ochrannou jednotku; integrovaná ochrana uzemnění, indikátor vypnutí a podpěťová spoušť nejsou součástí, ztrátový výkon činí 21,12 W.
Proč si vybrat tento jistič?
- Jistič má 3 póly, takže pokrývá třífázové obvody.
- Je dimenzovaný na trvalý proud 160 A.
- Vypínací zkratová schopnost (lcu) při 400 V/50 Hz je 150 kA.
- Rozsah nastavení přetížení je 80-160 A, což umožňuje přizpůsobení provoznímu zatížení.
- Rozsah nastavení krátkodobě zpožděné zkratové spouště je 160-1600 A.
- Rozsah nastavení nezpožděné (instantní) zkratové spouště je 1920 A.
Interní název produktu
NZMH2-VE160-S1 Jistič,3p,150kA,160A
Podrobný popis produktu
NZMH2-VE160-S1
Výkonový jistič, 3p, 160A 1000V
Výkonové jističe řady NZM..-VE pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S elektronickým spouštěčem na ochranu zařízení a kabelů, selektivní ochrana a ochrana generátoru. Ochrana proti přetížení a ochrana proti zkratu bez zpoždění nebo s krátkodobým časovým zpožděním.
Upozornění: měření efektivní hodnoty a tepelná paměť, nastavitelný stupeň setrvačnosti tr: 2-20 s při 6xIr a nekonečném (bez spouště při přetížení), nastavitelná doba zpoždění tsd: stupně: 0, 1000 ms, konstantní funkce i2t: pevné VYP, typy svorek NZM...S1: nutný kryt NZM..XKSA
Výkonový jistič, 3p, 160A 1000V
Výkonové jističe řady NZM..-VE pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S elektronickým spouštěčem na ochranu zařízení a kabelů, selektivní ochrana a ochrana generátoru. Ochrana proti přetížení a ochrana proti zkratu bez zpoždění nebo s krátkodobým časovým zpožděním.
Upozornění: měření efektivní hodnoty a tepelná paměť, nastavitelný stupeň setrvačnosti tr: 2-20 s při 6xIr a nekonečném (bez spouště při přetížení), nastavitelná doba zpoždění tsd: stupně: 0, 1000 ms, konstantní funkce i2t: pevné VYP, typy svorek NZM...S1: nutný kryt NZM..XKSA
