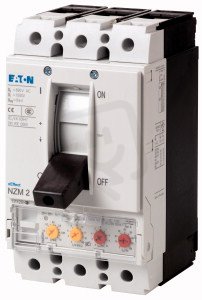

Jistič NZMH2-VE100-S1 3pól, el.spoušť, selektivní, 100A, 10kA, 1000V AC
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
25 424,64 Kč
Cena po registraci:
22 700,99 Kč/ks
Po registraci bez DPH:
18 761,15 Kč
Vaše cena s DPH:
23 645,19 Kč/ks
Vaše cena bez DPH:
19 541,48 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0525513
- Kód dodavatele:
- 100777
- EAN:
- 4015081006779
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,25 Kč
Technické parametry
- Integrovaná ochrana uzemnění:
- ne
- Integrovaný motorový pohon:
- ne
- Jmenovité napětí.:
- 1000-1000 V
- Montáž na DIN lištu volitelně:
- ano
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ano
- Rozsah nast. krátkod. zpožď. zkrat. spouště:
- 100-1000 A
- Rozsah nastavení nezpožď. zkrat. spouště:
- 1200-1200 A
- Rozsah nastavení přetížení:
- 50-100 A
- S indikátorem vypnutí:
- ne
- S integrovanou podpěťovou spouští:
- ne
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vhodné pro montáž na DIN lištu:
- ne
- Vyp. zkrat. schopnost lcu 400V,50Hz:
- 150 kA
- Zařízení s ochrannou jednotkou:
- ano
Jistič NZMH2-VE100-S1 3pól, el.spoušť, selektivní, 100A, 10kA, 1000V AC
Jistič NZMH2-VE100-S1 3pól, el.spoušť, selektivní, 100A, 10kA, 1000V AC s elektronickou spouští a selektivní funkcí je určen pro ochranu obvodů při jmenovitém proudu 100 A a jmenovitém napětí 1000 V.
Disponuje vypínací zkratovou schopností 150 kA (400 V, 50 Hz), rozsahem nastavení přetížení 50–100 A, krátkodobou zpožděnou spouští 100–1000 A a nezpožděnou zkratovou spouští nastavenou na 1200 A, a je součástí zařízení s ochrannou jednotkou.
Má kyvnou páku, šroubové připojení hlavního obvodu, stupeň krytí IP20, neobsahuje pomocné kontakty a umožňuje volitelnou montáž na DIN lištu i volitelný pohon motoru.
Proč si vybrat tento jistič?
- Jistič je třípólový, určený pro třífázové obvody.
- Má trvalý proud 100 A, vhodný pro rozvody s tímto zatížením.
- Vypínací schopnost při zkratu (lcu) je 150 kA při 400 V, 50 Hz.
- Rozsah nastavení přetížení je 50–100 A, což umožňuje přizpůsobit ochranu provoznímu proudu.
- Krátkodobě zpožděná zkratová spoušť je nastavitelná v rozsahu 100–1000 A.
- Zařízení není vhodné pro montáž na DIN lištu, proto je třeba počítat s jiným upevněním.
Interní název produktu
NZMH2-VE100-S1 Jistič,3p,150kA,100A
Podrobný popis produktu
NZMH2-VE100-S1
Výkonový jistič, 3p, 100A 1000V
Výkonové jističe řady NZM..-VE pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S elektronickým spouštěčem na ochranu zařízení a kabelů, selektivní ochrana a ochrana generátoru. Ochrana proti přetížení a ochrana proti zkratu bez zpoždění nebo s krátkodobým časovým zpožděním.
Upozornění: měření efektivní hodnoty a tepelná paměť, nastavitelný stupeň setrvačnosti tr: 2-20 s při 6xIr a nekonečném (bez spouště při přetížení), nastavitelná doba zpoždění tsd: stupně: 0, 1000 ms, konstantní funkce i2t: pevné VYP, typy svorek NZM...S1: nutný kryt NZM..XKSA
Výkonový jistič, 3p, 100A 1000V
Výkonové jističe řady NZM..-VE pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S elektronickým spouštěčem na ochranu zařízení a kabelů, selektivní ochrana a ochrana generátoru. Ochrana proti přetížení a ochrana proti zkratu bez zpoždění nebo s krátkodobým časovým zpožděním.
Upozornění: měření efektivní hodnoty a tepelná paměť, nastavitelný stupeň setrvačnosti tr: 2-20 s při 6xIr a nekonečném (bez spouště při přetížení), nastavitelná doba zpoždění tsd: stupně: 0, 1000 ms, konstantní funkce i2t: pevné VYP, typy svorek NZM...S1: nutný kryt NZM..XKSA
