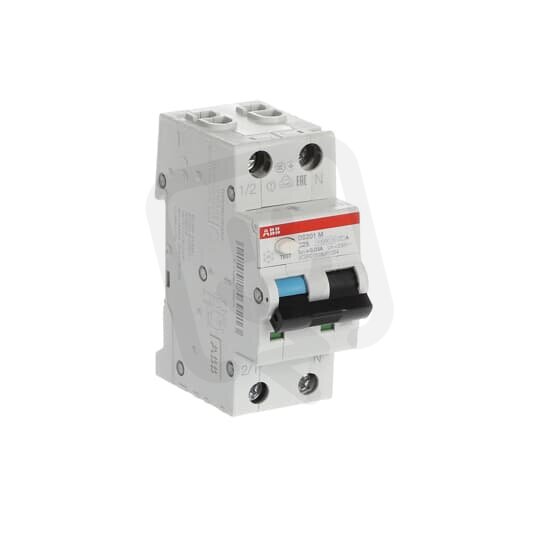

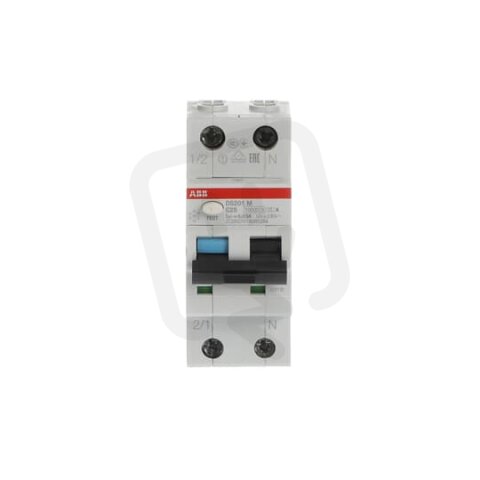

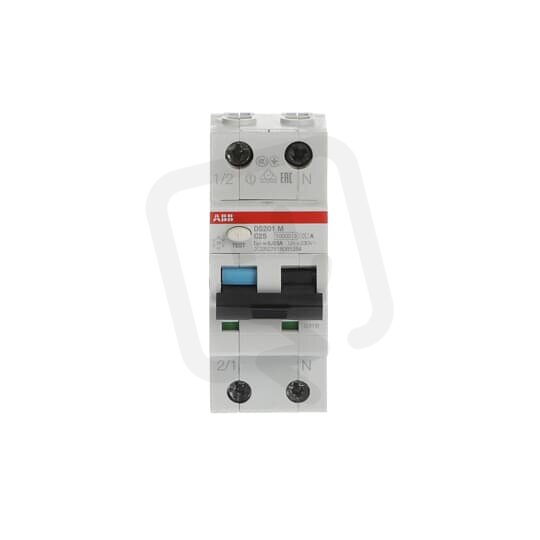

ABB DS201 M B16 A30 kombinace jistič/chránič 2P (1P+N) 16A 30mA B 10kA A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 5 ks
Původně:
1 633,98 Kč
Cena po registraci:
1 458,95 Kč/ks
Po registraci bez DPH:
1 205,74 Kč
Vaše cena s DPH:
1 519,63 Kč/ks
Vaše cena bez DPH:
1 255,89 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELOSOS0846707
- Kód dodavatele:
- 2CSR275180R1165
- EAN:
- 8012542587217
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,20 Kč
- Produktová řada:
- DS201
Technické parametry
- Charakteristika:
- B
- Frekvence:
- jiné
- Impulsní odolné napětí Uimp:
- 4 kV
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 240 V
- Jmenovitý proud:
- 16 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Odpojovací charakteristika:
- bez prodlevy
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Počet pólů:
- 2
- Poruchový proud:
- 0,03 A
- Průřez vícežilového připojení:
- 0,75-16 mm2
- S blokovacím zařízením:
- ne
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Typ svodového proudu:
- A
- Vestavěná hloubka:
- 69 mm
- Vyp. zkrat. schopnost EN61009:
- 10 kA
- Vyp. zkrat. schopnost IEC 60947-2:
- 15 kA
- Vyp. zkrat. schopnost lcn EN 61009-1:
- 10 kA
- Ztrátový výkon:
- 4,5 W
ABB DS201 M B16 A30 kombinace jistič/chránič 2P (1P+N) 16A 30mA B 10kA A
Kombinovaný jistič a proudový chránič ABB DS201 M B16 A30 (EAN 8012542587217) v provedení 2P (1P+N) poskytuje ochranu s jmenovitým proudem 16 A, vybavovacím svodovým proudem 30 mA a charakteristikou B.
Zařízení má spínající N vodič, vypínací schopnost podle EN61009‑1 10 kA a podle IEC 60947‑2 15 kA, jmenovité napětí 240 V a izolační napětí 500 V.
Modulární šířka je 2, vestavěná hloubka 69 mm, připojitelné průřezy vodičů 0,75–16 mm², krytí IP20, typ svodového proudu A a chránič je bez blokovacího zařízení.
Proč si vybrat tento kombinovaný jistič/chránič?
- Zajišťuje ochranu obvodů s jmenovitým proudem 16 A.
- Dvoupólové provedení 2P (1P+N) umožňuje současné odpojení fáze i nulového vodiče.
- Nastavená citlivost chrániče 30 mA poskytuje ochranu proti úrazu elektrickým proudem.
- Charakteristika vypínání B je vhodná pro běžné rezidenční a komerční zátěže.
- Schopnost vypnutí při zkratovém proudu do 10 kA podle EN 61009-1 zajišťuje bezpečné odpojení při zkratu.
- Chránič spíná nulový vodič (ano) a má odpojovací charakteristiku bez prodlevy, takže při poruše dojde k okamžitému odpojení.
Interní název produktu
DS201 M B16 A30
Podrobný popis produktu
DS201 M B16 A30; kombinace jistič/chránič; dvojpólový (1P+N); jmenovitý proud: 16A; citlivost: 30mA; charakteristika: B; zkratová odolnost: 10kA; Typ A – pro střídavý a pulzující stejnosměrný reziduální proud (určeno pro 1f obvody s usměrňovači)
