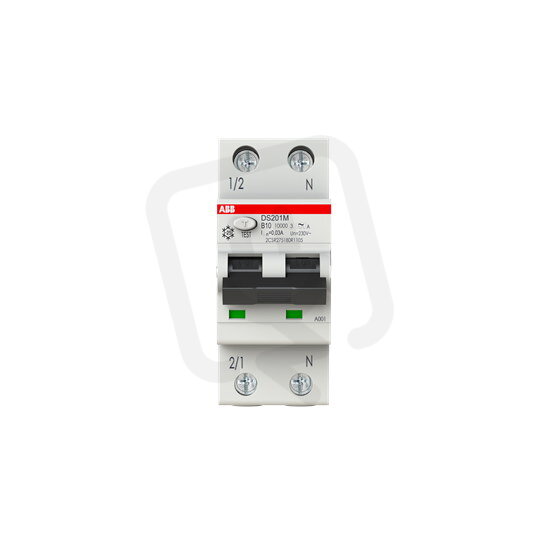

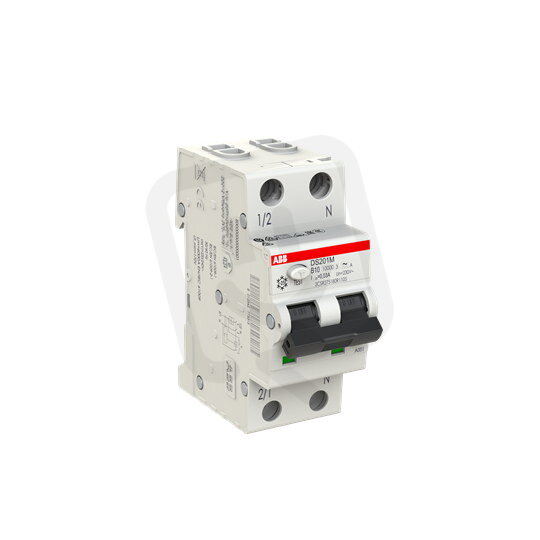

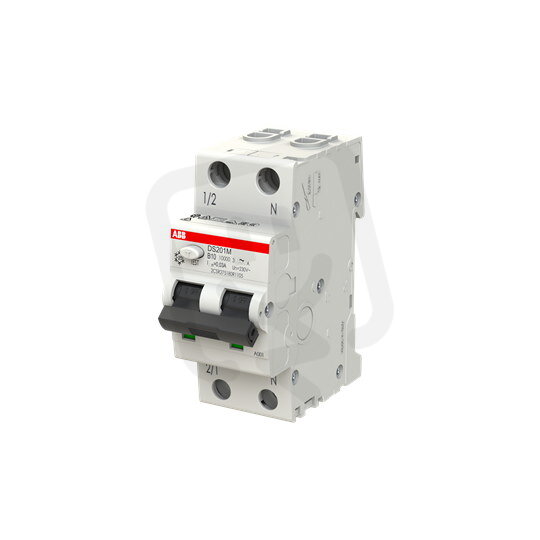

ABB DS201 M B10 A30 kombinace jistič/chránič 2P (1P+N) 10A 30mA B 10kA A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem méně než 5 ks
Původně:
1 536,13 Kč
Cena po registraci:
1 371,57 Kč/ks
Po registraci bez DPH:
1 133,53 Kč
Vaše cena s DPH:
1 428,62 Kč/ks
Vaše cena bez DPH:
1 180,68 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELOSOS0846705
- Kód dodavatele:
- 2CSR275180R1105
- EAN:
- 8012542773313
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,20 Kč
- Produktová řada:
- DS201
Technické parametry
- Charakteristika:
- B
- Frekvence:
- jiné
- Impulsní odolné napětí Uimp:
- 4 kV
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 240 V
- Jmenovitý proud:
- 10 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Odpojovací charakteristika:
- bez prodlevy
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Počet pólů:
- 2
- Poruchový proud:
- 0,03 A
- Pro průřez pevného vodiče:
- 0,75-25 mm2
- Průřez vícežilového připojení:
- 0,75-16 mm2
- S blokovacím zařízením:
- ne
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Typ svodového proudu:
- A
- Vestavěná hloubka:
- 69 mm
- Vyp. zkrat. schopnost EN61009:
- 10 kA
- Vyp. zkrat. schopnost IEC 60947-2:
- 15 kA
- Vyp. zkrat. schopnost lcn EN 61009-1:
- 10 kA
- Ztrátový výkon:
- 2,3 W
ABB DS201 M B10 A30 kombinace jistič/chránič 2P (1P+N) 10A 30mA B 10kA A
ABB DS201 M B10 A30 kombinace jistič/chránič 2P (1P+N) (EAN 8012542773313) zajišťuje ochranu s jmenovitým proudem 10 A a vybavovacím proudem 30 mA (typ A) s charakteristikou B.
Má vypínací zkratovou schopnost 10 kA podle EN61009 a 15 kA podle IEC, pracuje na jmenovitém napětí 240 V a spíná nulový vodič (N).
Pro montáž zabere 2 moduly s vestavěnou hloubkou 69 mm, krytím IP20, připojitelné průřezy jsou pevné 0,75–25 mm² a vícežilové 0,75–16 mm², provozní teplota -25–55 °C.
Proč si vybrat tento kombinovaný jistič/chránič?
- Má jmenovitý proud 10 A, vhodný pro obvody s nižším zatížením.
- Zabudovaný proudový chránič s citlivostí 30 mA (0,03 A) zajišťuje ochranu proti úrazu způsobenému unikajícím proudem.
- Dvoupólové provedení 2 póly (1P+N) se spínáním nulového vodiče umožňuje bezpečné odpojení fáze i N.
- Charakteristika vypínání B odpovídá běžným požadavkům pro domácí a lehké průmyslové instalace.
- Vypínací zkratová schopnost dle EN 61009-1 10 kA zajišťuje odolnost vůči krátkodobým zkratovým proudům.
- Odpojovací charakteristika bez prodlevy umožňuje okamžité odpojení při zjištění poruchy.
Interní název produktu
DS201 M B10 A30
Podrobný popis produktu
DS201 M B10 A30; kombinace jistič/chránič; dvojpólový (1P+N); jmenovitý proud: 10A; citlivost: 30mA; charakteristika: B; zkratová odolnost: 10kA; Typ A – pro střídavý a pulzující stejnosměrný reziduální proud (určeno pro 1f obvody s usměrňovači)
