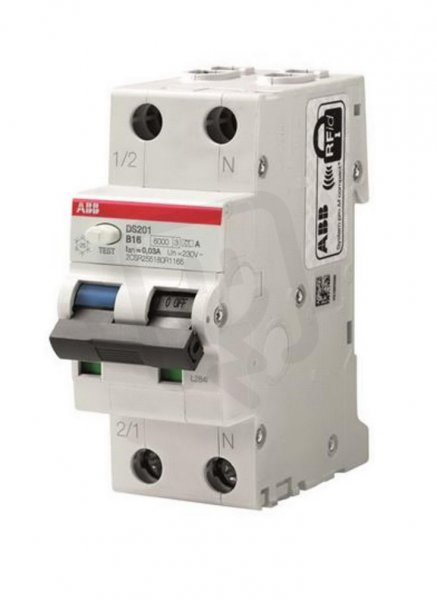

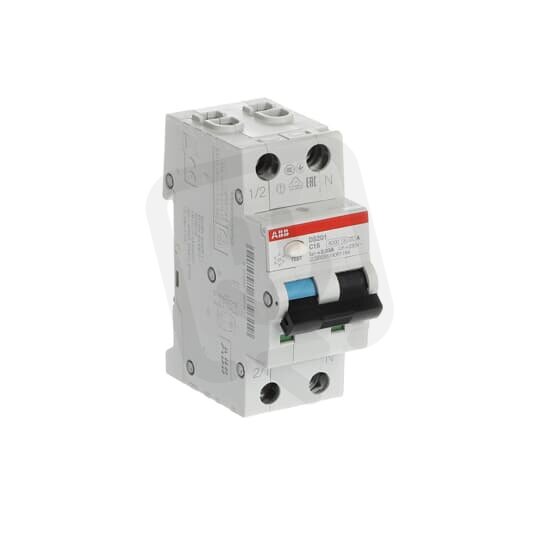

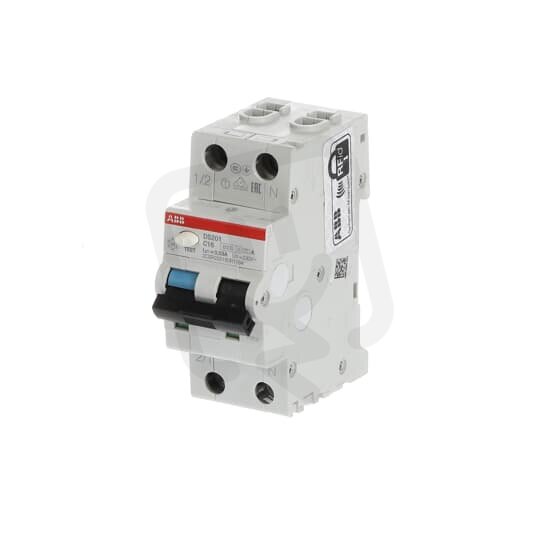

ABB DS201 C16 A30 kombinace jistič/chránič 2P (1P+N) 16A 30mA C 6kA A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 5 ks
Původně:
1 519,45 Kč
Cena po registraci:
1 356,68 Kč/ks
Po registraci bez DPH:
1 121,22 Kč
Vaše cena s DPH:
1 413,10 Kč/ks
Vaše cena bez DPH:
1 167,85 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELOSOS0846562
- Kód dodavatele:
- 2CSR255180R1164
- EAN:
- 8012542739319
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,20 Kč
Technické parametry
- Charakteristika:
- C
- Frekvence:
- jiné
- Impulsní odolné napětí Uimp:
- 4 kV
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 240 V
- Jmenovitý proud:
- 16 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Odpojovací charakteristika:
- bez prodlevy
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Počet pólů:
- 2
- Poruchový proud:
- 0,03 A
- Průřez vícežilového připojení:
- 0,75-16 mm2
- S blokovacím zařízením:
- ne
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Typ svodového proudu:
- A
- Vestavěná hloubka:
- 69 mm
- Vyp. zkrat. schopnost EN61009:
- 6 kA
- Vyp. zkrat. schopnost IEC 60947-2:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 61009-1:
- 6 kA
- Ztrátový výkon:
- 4,5 W
ABB DS201 C16 A30 kombinace jistič/chránič 2P (1P+N) 16A 30mA C 6kA A
ABB DS201 C16 A30 kombinace jističe a proudového chrániče 2P (1P+N) s EAN 8012542739319, jmenovitým proudem 16 A a vybavením při poruchovém proudu 30 mA, charakteristikou C a vypínací schopností 6 kA (EN 61009) / 10 kA (IEC 60947‑2).
Modulární šířka 2, vestavná hloubka 69 mm, krytí IP20, jmenovité napětí 240 V, typ svodového proudu A a možnost připojení vodičů do 0,75–16 mm², přičemž spíná i N vodič.
Odpojovací charakteristika je bez prodlevy, provozní teplota -25 až +55 °C, ztrátový výkon 4,5 W a zařízení je bez blokovacího zařízení.
Proč si vybrat tento kombinovaný jistič/chránič?
- Má jmenovitý proud 16 A, který odpovídá běžným domácím a drobným průmyslovým obvodům.
- Je vybaven 2 póly (2P, 1P+N), tedy pro jednofázové zapojení s nulovým vodičem.
- Citlivost proudového chrániče je 30 mA (0,03 A), pro ochranu proti úrazu elektrickým proudem.
- Charakteristika vypínání je C, což značí středně rychlou reakci při zkratových proudech.
- Vypínací schopnost při zkratu je 6 kA (dle EN 61009-1), vhodná pro standardní rozvodové sítě.
- Umožňuje spínání nulového vodiče: ano, což usnadňuje integraci do instalací s 1P+N zapojením.
Interní název produktu
DS201 C16 A30
Podrobný popis produktu
DS201 C16 A30; kombinace jistič/chránič; dvojpólový (1P+N); jmenovitý proud: 16A; citlivost: 30mA; charakteristika: C; zkratová odolnost: 6kA; Typ A – pro střídavý a pulzující stejnosměrný reziduální proud (určeno pro 1f obvody s usměrňovači)
