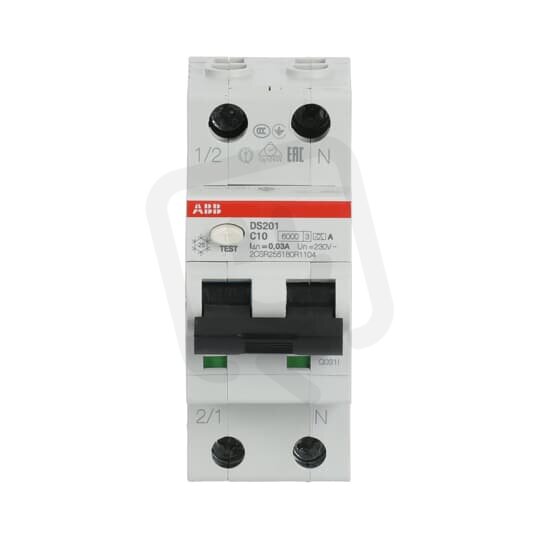

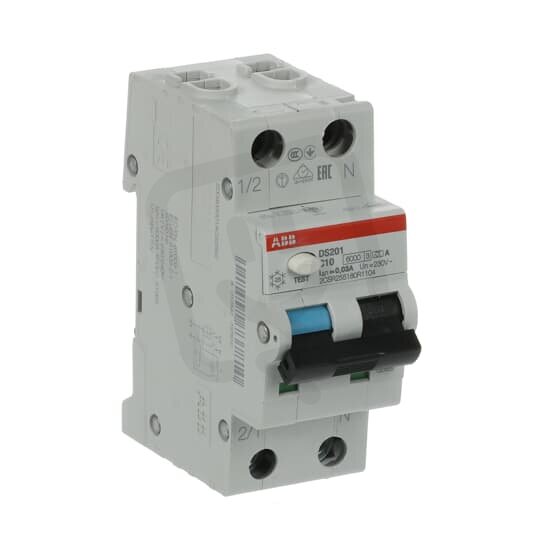

ABB DS201 C10 A30 kombinace jistič/chránič 2P (1P+N) 10A 30mA C 6kA A

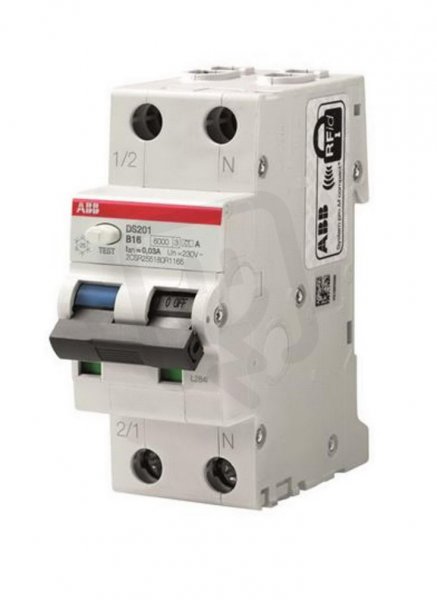

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 5 ks
Původně:
1 578,60 Kč
Cena po registraci:
1 409,49 Kč/ks
Po registraci bez DPH:
1 164,87 Kč
Vaše cena s DPH:
1 468,12 Kč/ks
Vaše cena bez DPH:
1 213,32 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELOSOS0846560
- Kód dodavatele:
- 2CSR255180R1104
- EAN:
- 8012542737810
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,20 Kč
Technické parametry
- Charakteristika:
- C
- Frekvence:
- jiné
- Impulsní odolné napětí Uimp:
- 4 kV
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 240 V
- Jmenovitý proud:
- 10 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Odpojovací charakteristika:
- bez prodlevy
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Počet pólů:
- 2
- Poruchový proud:
- 0,03 A
- Průřez vícežilového připojení:
- 0,75-16 mm2
- S blokovacím zařízením:
- ne
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Typ svodového proudu:
- A
- Vestavěná hloubka:
- 69 mm
- Vyp. zkrat. schopnost EN61009:
- 6 kA
- Vyp. zkrat. schopnost IEC 60947-2:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 61009-1:
- 6 kA
- Ztrátový výkon:
- 2,3 W
ABB DS201 C10 A30 kombinace jistič/chránič 2P (1P+N) 10A 30mA C 6kA A
ABB DS201 C10 A30 kombinace jističe a chrániče (EAN 8012542737810) poskytuje ochranu obvodů s jmenovitým proudem 10 A a spínáním 2 pólů (1P+N).
Zařízení má charakteristiku C, poruchový proud 0,03 A (30 mA), typ svodového proudu A, a vypínací schopnosti 6 kA (EN 61009-1) a 10 kA (IEC 60947-2); spíná také N vodič a chrání 1 pól.
Pro provoz a montáž: jmenovité napětí 240 V, izolační napětí 500 V, průřez připojení 0,75–16 mm2, modulární šířka 2, krytí IP20 a okolní teplota -25 až 55 °C.
Proč si vybrat tento kombinovaný jistič/chránič?
- Má jmenovitý proud 10 A, vhodný pro ochranu obvodů s nižším odběrem.
- Je konstruován jako 2‑pólové provedení (1P+N), které zajišťuje ochranu fáze i nulového vodiče.
- Disponuje charakteristikou C, vhodnou pro běžné obvody s indukčními zátěžemi.
- Obsahuje proudový chránič s citlivostí 30 mA (0,03 A) pro ochranu proti úrazu dotykem.
- Spíná také nulový (N) vodič, čímž umožňuje kompletní odpojení obvodu při vypnutí.
- Má vypínací zkratovou schopnost podle EN 61009‑1 6 kA, určující odolnost vůči zkratovým proudům.
Interní název produktu
DS201 C10 A30
Podrobný popis produktu
DS201 C10 A30; kombinace jistič/chránič; dvojpólový (1P+N); jmenovitý proud: 10A; citlivost: 30mA; charakteristika: C; zkratová odolnost: 6kA; Typ A – pro střídavý a pulzující stejnosměrný reziduální proud (určeno pro 1f obvody s usměrňovači)
