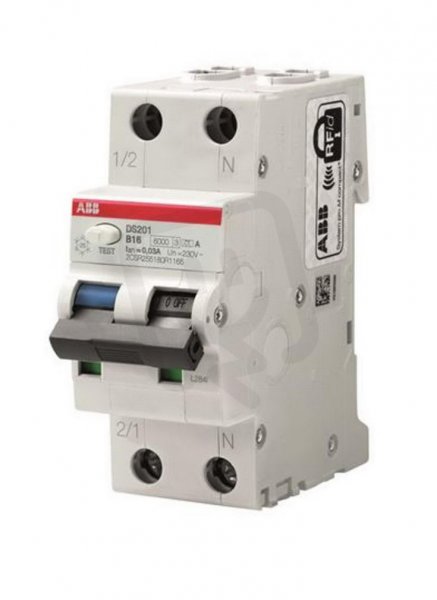

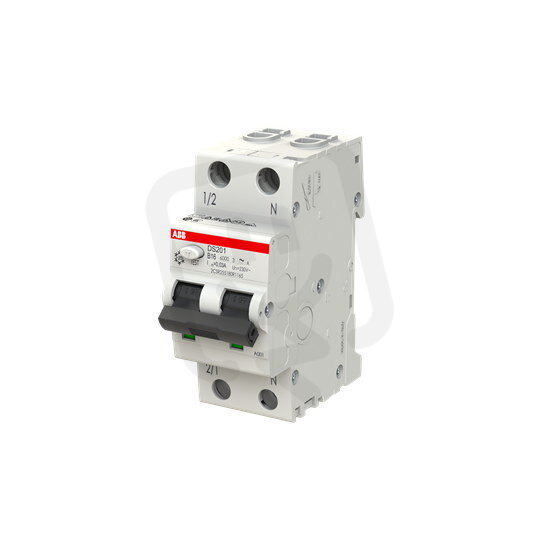

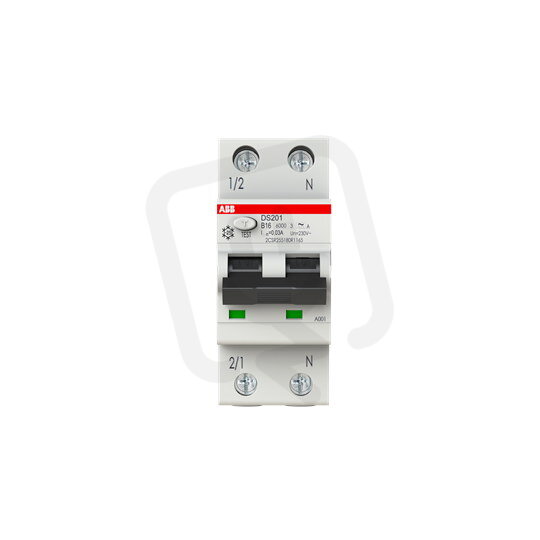

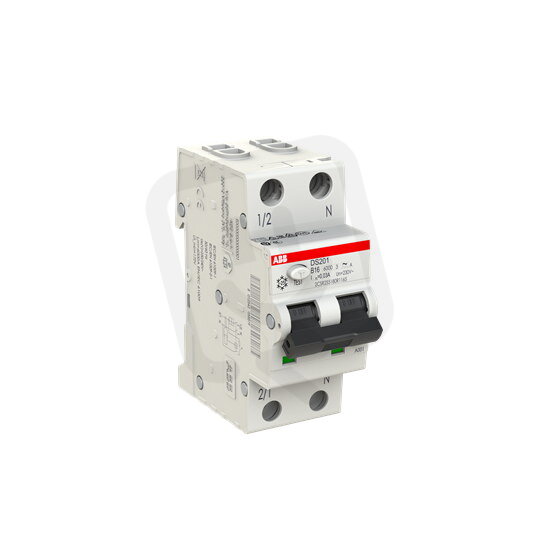

ABB DS201 B16 A30 kombinace jistič/chránič 2P (1P+N) 16A 30mA B 6kA A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 50 ks
Původně:
1 290,55 Kč
Cena po registraci:
1 152,31 Kč/ks
Po registraci bez DPH:
952,32 Kč
Vaše cena s DPH:
1 200,22 Kč/ks
Vaše cena bez DPH:
991,92 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELOSOS0846551
- Kód dodavatele:
- 2CSR255180R1165
- EAN:
- 8012542058519
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,20 Kč
- Produktová řada:
- DS201
Technické parametry
- Charakteristika:
- B
- Frekvence:
- jiné
- Impulsní odolné napětí Uimp:
- 4 kV
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 240 V
- Jmenovitý proud:
- 16 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Odpojovací charakteristika:
- bez prodlevy
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Počet pólů:
- 2
- Poruchový proud:
- 0,03 A
- Průřez vícežilového připojení:
- 0,75-16 mm2
- S blokovacím zařízením:
- ne
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Typ svodového proudu:
- A
- Vestavěná hloubka:
- 69 mm
- Vyp. zkrat. schopnost EN61009:
- 6 kA
- Vyp. zkrat. schopnost IEC 60947-2:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 61009-1:
- 6 kA
- Ztrátový výkon:
- 4,5 W
ABB DS201 B16 A30 kombinace jistič/chránič 2P (1P+N) 16A 30mA B 6kA A
ABB DS201 B16 A30 kombinace jistič/chránič 2P (1P+N) nabízí kombinaci nadproudové a proudové ochrany s jmenovitým proudem 16 A a citlivostí chybového proudu 30 mA (typ A), EAN 8012542058519.
Zařízení má charakteristiku B, spíná také N vodič, jmenovité napětí 240 V, šířku 2 moduly a vypínací schopnost 6 kA (EN 61009) a 10 kA (IEC 60947-2) s odpojovací charakteristikou bez prodlevy.
Další parametry zahrnují průřez připojení 0,75–16 mm², izolační napětí 500 V, impulsní odolnost 4 kV a provozní teplotu -25–55 °C.
Proč si vybrat tento kombinovaný jistič/chránič?
- Jmenovitý proud zařízení je 16 A, vhodný pro ochranu běžných obvodů osvětlení a zásuvek.
- Zařízení má 2 póly (zapojení 1P+N), což umožňuje současné odpojení fáze i nulového vodiče.
- Citlivost proudového chrániče je 30 mA, poskytuje ochranu proti únikům proudu a snížení rizika úrazu.
- Charakteristika vybavení je B, určená pro obvody s běžnými spouštěcími proudy.
- Vypínací schopnost zkratu podle EN 61009-1 je 6 kA, zajišťuje spolehlivé vypnutí při zkratových proudech do této hodnoty.
- Spínání nulového vodiče (N) je ano, takže při vypnutí je odpojen i N vodič.
Interní název produktu
DS201 B16 A30 typ - A
Podrobný popis produktu
DS201 B16 A30; kombinace jistič/chránič; dvojpólový (1P+N); jmenovitý proud: 16A; citlivost: 30mA; charakteristika: B; zkratová odolnost: 6kA; Typ A – pro střídavý a pulzující stejnosměrný reziduální proud (určeno pro 1f obvody s usměrňovači)
