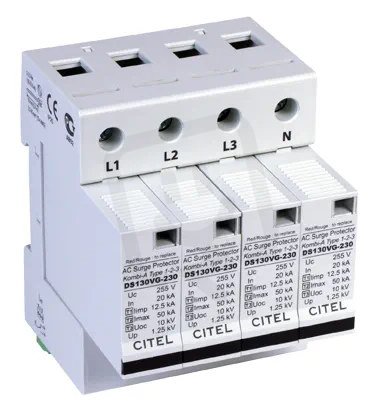

Přepěťová ochrana 1+2+3 AC DS 134VGS-230 TNS/řazení 4+0 CITEL 571574
Obecné parametry
- Značka:
- Citel
- Kód zboží:
- ELOSOS1101581
- Kód dodavatele:
- 571574
- EAN:
- 3309450008473
- Standardní balení:
- 2 ks
- Recyklační poplatek:
- 2,90 Kč
Technické parametry
- Dálková signalizace:
- ano
- Impulsní výboj. proud (10/350):
- 50 kA
- Integrovaná záložní pojistka:
- ne
- Jiný typ sítě:
- ne
- Max. průřez laněného vodiče:
- 25 mm2
- Max. průřez pevného vodiče:
- 35 mm2
- Max. trvalé napětí AC:
- 255 V
- Měrná energie (W/R):
- 40 kJ/Ohm
- Modulární velikost:
- 4 TE
- Napětí AC:
- 230 V
- Počet pólů:
- 4
- Signalizace na přístroji:
- optické
- Typ kontroly:
- Typ 1+2
- Typ sítě DC:
- ne
- Typ sítě IT:
- ne
- Typ sítě TN:
- ne
- Typ sítě TN-C:
- ne
- Typ sítě TN-C-S:
- ne
- Typ sítě TN-S:
- ano
- Typ sítě TT:
- ne
- Úroveň ochrany:
- 1,25 kV
- Způsob montáže:
- lišta DIN 35 mm
Přepěťová ochrana 1+2+3 AC DS 134VGS-230 TNS/řazení 4+0 CITEL 571574
Přepěťová ochrana 1+2+3 AC DS 134VGS-230 TNS/řazení 4+0 CITEL 571574 (EAN 3309450008473) je čtyřpólové zařízení pro střídavé sítě s nominálním napětím 230 V (max. trvalé napětí 255 V), určené pro ochranu typu 1+2 s impulzním výbojem 50 kA (10/350).
Má optickou signalizaci a dálkovou signalizaci, montuje se na lištu DIN 35 mm a zabírá 4 TE, je určena pro síť TN-S a není určena pro DC napájení.
Úroveň ochrany je 1,25 kV, měrná energie 40 kJ/Ω, připojitelné průřezy vodičů: lankový 25 mm² a pevný 35 mm².
Proč si vybrat tuto přepěťovou ochranu?
- Zařízení poskytuje ochranu typu 1+2, takže je vhodné pro zachytávání přímých i indukovaných přepěťových událostí.
- Dokáže svést impulzní výbojový proud až 50 kA (10/350 μs), což zvyšuje odolnost proti silným atmosférickým nebo spínacím výbojům.
- Úroveň ochrany (zbytkové napětí) je 1,25 kV, která omezuje přepětí na chráněných obvodech.
- S 4 póly (řazení 4+0) je určena pro třífázová rozvedení včetně vodiče N.
- Modulární rozměr odpovídá 4 TE, takže se jednoduše instalujte do standardních rozváděčových lišt.
- Pro kontrolu stavu nabízí dálkovou signalizaci a optickou signalizaci na přístroji, což usnadňuje rychlou diagnostiku.
Interní název produktu
DS 134VGS-230 TNS/řazení 4+0
Podrobný popis produktu
- Přepěťová ochrana typu 1 + 2 + 3 AC
- In: 20 kA
- Iimp: 12,5 kA při impulsu 10/350 µs
- Zásuvný modul
- Optimalizováno pro TOV
- Dálková signalizace
- Shoda s EN 61643-11, IEC 61643-11 a UL1449 ed.5
DS130VG je zařízení s přepěťovou ochranou typu 1+2+3 pro extrémní zatížení určené k ochraně na vstupu do elektrické instalace. Tento SPD je zvláště užitečný v oblastech s vysokou hustotou blesků, kde je riziko silného rázového proudu nebo dokonce přímého úderu. vysoké (např.: budovy vybavené hromosvody). DS130VG je jednopólový SPD a lze jej použít v běžném režimu nebo v běžném a diferenciálním režimu. Střídavé přepěťové ochrany DS130VG jsou navrženy pro připojení ve vícepólové konfiguraci pro ochranu jednofázových , 3-fázové a 3-fázové + nulové AC sítě, někdy spojené s vyhrazeným N/PE SPD.
