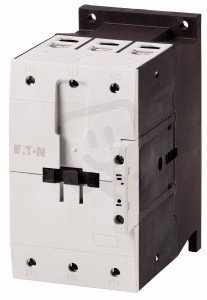

DILMF95(RAC120) Tichý stykač 95A/45 kW AC-3 110A AC-1 3-pól 100-120V/50-400Hz
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem méně než 5 ks
Původně:
20 537,58 Kč
Cena po registraci:
18 337,51 Kč/ks
Po registraci bez DPH:
15 154,97 Kč
Vaše cena s DPH:
19 100,20 Kč/ks
Vaše cena bez DPH:
15 785,29 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELOSOS0736678
- Kód dodavatele:
- 104476
- EAN:
- 4015081042937
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 2,99 Kč
Technické parametry
- Hloubka:
- 160 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní napětí u AC 60 Hz:
- 100-120 V
- Provozní proud AC-1 400V:
- 110 A
- Provozní proud AC-3 400V:
- 95 A
- Provozní proud Ie v AC-4, 400V:
- 50 A
- Provozní výkon AC-3 400V:
- 95 kW
- Provozní výkon Ie v AC-4, 400V:
- 26 kW
- Řídící napáj. napětí AC 50Hz:
- 100-120 V
- Řídící napáj. napětí AC 60HZ:
- 100-120 V
- Řídící napáj. napětí DC:
- 0-0 V
- Šířka:
- 90 mm
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího napětí:
- AC
- Výška:
- 170 mm
DILMF95(RAC120) Tichý stykač 95A/45 kW AC-3 110A AC-1 3-pól 100-120V/50-400Hz
Stykač DILMF95(RAC120) je tichý 3-pólový spínač s provozním proudem 95 A v režimu AC-3 (400 V), 110 A v režimu AC-1 (400 V) a jmenovitým výkonem 95 kW, s jmenovitým ovládacím napětím 100–120 V AC (50–60 Hz).
Má šroubové připojení hlavního obvodu, rozměry 90 × 160 × 170 mm, není modulární a EAN: 4015081042937.
Proč si vybrat tento tichý stykač?
- Navržen pro spínání motorů s 95 A (AC‑3) a výkonem 45 kW.
- Pro kategorii AC‑1 poskytuje 110 A.
- Vhodný pro třífázové zapojení díky 3‑pólovému provedení.
- Ovládání na střídavé napětí: 100–120 V AC (50–400 Hz).
- Jedná se o nemodulární konstrukci s třemi spínacími kontakty.
Interní název produktu
DILMF95(RAC120) Tichý stykač 95A/45 kW A
Podrobný popis produktu
DILMF95(RAC120)
Výkonový stykač, 3p, 100HP/600VAC, SEMI F47
Výkonový stykač,
Aplikace: Výkonový stykač pro průmysl polovodičů podle SEMI F47, Výkonové stykače do 150 A s elektronickým pohonem
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky, poznámka: Vhodné také pro motory třídy účinnosti IE3
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 95 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 130 A, zakrytá: Ith= 100 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 275 A, zakrytá: Ith= 250 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 30 kW, 380 V 400 V: P= 45 kW, 660 V 690 V: P= 75 kW
Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 16 kW, 380 V 400 V: P= 26 kW, 660 V 690 V: P= 35 kW
Poznámky: Spínací prvky podle EN 50012., Integrované bezpečnostní zapojení.
Výkonový stykač, 3p, 100HP/600VAC, SEMI F47
Výkonový stykač,
Aplikace: Výkonový stykač pro průmysl polovodičů podle SEMI F47, Výkonové stykače do 150 A s elektronickým pohonem
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky, poznámka: Vhodné také pro motory třídy účinnosti IE3
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 95 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 130 A, zakrytá: Ith= 100 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 275 A, zakrytá: Ith= 250 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 30 kW, 380 V 400 V: P= 45 kW, 660 V 690 V: P= 75 kW
Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 16 kW, 380 V 400 V: P= 26 kW, 660 V 690 V: P= 35 kW
Poznámky: Spínací prvky podle EN 50012., Integrované bezpečnostní zapojení.
