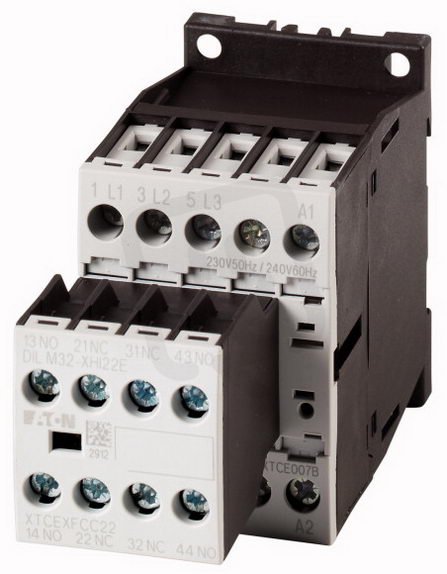

DILM12-22(230V50HZ,240V60HZ) Výkonový stykač, 3p+2S+2R, 5.5kW/400V/AC3
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem méně než 5 ks
Původně:
1 341,33 Kč
Cena po registraci:
1 197,67 Kč/ks
Po registraci bez DPH:
989,81 Kč
Vaše cena s DPH:
1 247,47 Kč/ks
Vaše cena bez DPH:
1 030,97 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0575337
- Kód dodavatele:
- 106362
- EAN:
- 4015081061327
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,40 Kč
Technické parametry
- Hloubka:
- 117 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 2
- Počet pom. spínacích kontaktů:
- 2
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní napětí AC 50 Hz:
- 24-690 V
- Provozní napětí u AC 60 Hz:
- 24-690 V
- Provozní proud AC-1 400V:
- 22 A
- Provozní proud AC-3 400V:
- 12 A
- Provozní proud Ie v AC-4, 400V:
- 7 A
- Provozní výkon AC-3 400V:
- 5,5 kW
- Provozní výkon Ie v AC-4, 400V:
- 3 kW
- Řídící napáj. napětí AC 50Hz:
- 230-230 V
- Řídící napáj. napětí AC 60HZ:
- 240-240 V
- Řídící napáj. napětí DC:
- 0-0 V
- Šířka:
- 45 mm
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího napětí:
- AC
- Výška:
- 68 mm
DILM12-22(230V50HZ,240V60HZ) Výkonový stykač, 3p+2S+2R, 5.5kW/400V/AC3
DILM12-22 (EAN: 4015081061327) je výkonový stykač s ovládáním na střídavé napětí a není modulární.
Má hlavní spínací kontakty 3p a pomocné kontakty 2 spínací + 2 rozpínací, provozní výkon 5,5 kW (AC‑3/400 V) a proudy AC‑3: 12 A, AC‑1: 22 A.
Řídící napětí AC 230 V (50 Hz) / 240 V (60 Hz), provozní napětí 24–690 V AC, šroubové připojení hlavního obvodu a rozměry 45 × 68 × 117 mm.
Proč si vybrat tento výkonový stykač?
- Jedná se o výkonový stykač označený DILM12-22.
- Má třípólové provedení se 3 spínacími kontakty a bez rozpínacích kontaktů (0).
- Umožňuje spínat motory do výkonu 5,5 kW při 400 V (AC‑3).
- Řídící napětí je střídavé — AC 230 V (50 Hz) (v názvu uvedena i varianta 240 V (60 Hz)).
- Modulární provedení: ne.
Interní název produktu
DILM12-22(230V50HZ,240V60HZ) Výkonový st
Podrobný popis produktu
DILM12-22(230V50HZ,240V60HZ)
Výkonový stykač, 3p+2S+2R, 5.5kW/400V/AC3
Výkonový stykač,
Aplikace: Výkonové stykače pro motory, Kompletní přístroje do 170 A
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky, poznámka: Vhodné také pro motory třídy účinnosti IE3
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 12 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 18 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 50 A, zakrytá: Ith= 45 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 5.5 kW, 660 V 690 V: P= 6.5 kW
Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 4.4 kW, Kontakty S = spínací kontakt: 2 spínací kontakt, Kontakty Ö = rozpínací kontakt: 2 rozpínací kontakt
Poznámky: Spínací prvky podle EN 50012., Se zrcadlovým kontaktem.
Druh proudu AC/DC: AC ovládání
Výkonový stykač, 3p+2S+2R, 5.5kW/400V/AC3
Výkonový stykač,
Aplikace: Výkonové stykače pro motory, Kompletní přístroje do 170 A
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky, poznámka: Vhodné také pro motory třídy účinnosti IE3
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 12 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 18 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 50 A, zakrytá: Ith= 45 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 5.5 kW, 660 V 690 V: P= 6.5 kW
Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 4.4 kW, Kontakty S = spínací kontakt: 2 spínací kontakt, Kontakty Ö = rozpínací kontakt: 2 rozpínací kontakt
Poznámky: Spínací prvky podle EN 50012., Se zrcadlovým kontaktem.
Druh proudu AC/DC: AC ovládání
