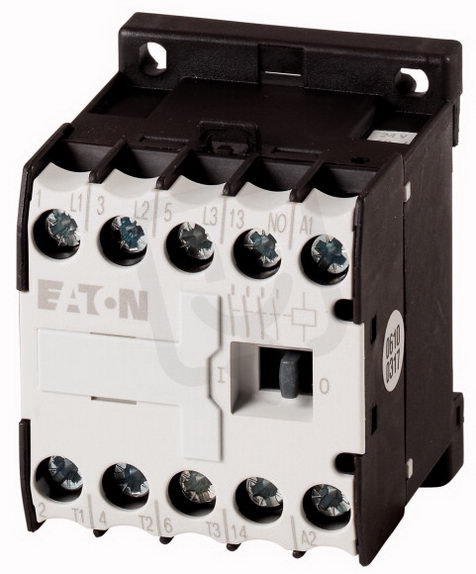

DILEM12-10-G-EA(24VDC) Malý stykač 5,5kW 3pól+1Z 24V DC Eaton 189988
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 5 ks
Původně:
1 208,46 Kč
Cena po registraci:
1 079,02 Kč/ks
Po registraci bez DPH:
891,75 Kč
Vaše cena s DPH:
1 123,88 Kč/ks
Vaše cena bez DPH:
928,83 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELOSOS0736404
- Kód dodavatele:
- 189988
- EAN:
- 4015081879847
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,22 Kč
Technické parametry
- Hloubka:
- 52 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 1
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní napětí AC 50 Hz:
- 24-690 V
- Provozní napětí u AC 60 Hz:
- 24-690 V
- Provozní proud AC-1 400V:
- 22 A
- Provozní proud AC-3 400V:
- 12 A
- Provozní proud Ie v AC-4, 400V:
- 6,6 A
- Provozní výkon AC-3 400V:
- 5,5 kW
- Provozní výkon Ie v AC-4, 400V:
- 3 kW
- Řídící napáj. napětí AC 50Hz:
- 0-0 V
- Řídící napáj. napětí AC 60HZ:
- 0-0 V
- Řídící napáj. napětí DC:
- 24-24 V
- Šířka:
- 45 mm
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího napětí:
- DC
- Výška:
- 58 mm
DILEM12-10-G-EA(24VDC) Malý stykač 5,5kW 3pól+1Z 24V DC Eaton 189988
DILEM12-10-G-EA (24VDC) je malý 3pólový stykač s jedním pomocným spínacím kontaktem, řízený 24 V DC a určený pro provozní výkon 5,5 kW (AC‑3, 400 V) při proudu AC‑3 12 A (AC‑1 22 A).
Má šroubové připojení hlavního obvodu, rozměry 45 × 52 × 58 mm, provozní napětí 24–690 V AC, EAN 4015081879847 a není modulární.
Proč si vybrat tento stykač?
- Pro provoz třífázových motorů je určen jeho jmenovitý výkon 5,5 kW.
- Má 3 hlavní póly a 1 pomocný zavírací kontakt (3pól+1Z), což umožňuje spínání třívodičových obvodů s doplňkovou funkcí.
- Ovládá se 24 V DC (typ ovládacího napětí: DC), vhodné pro stejnosměrné řídicí obvody.
- Má nemodulární provedení, tedy kompaktní konstrukci bez modulárního systému.
- Neposkytuje rozpínací kontakty: 0 rozpínacích kontaktů, proto není určeno pro samostatné rozepínací funkce.
- Výrobce a kód: Eaton 189988.
Interní název produktu
DILEM12-10-G-EA(24VDC) Malý stykač 5,5kW
Podrobný popis produktu
DILEM12-10-G-EA(24VDC)
Výkonový stykač, 3p+1S, 5.5kW/400V/AC3
Výkonový stykač,
Aplikace: Výkonové stykače pro motory, Ministykače pro motory a ohmické zátěže, Výkonové stykače DILEM
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky
Popis: s Pomocný kontakt
Póly: 3-pólové
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 12 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 16 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 50 A, zakrytá: Ith= 40 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 3 kW, 380 V 400 V: P= 5.5 kW, 660 V 690 V: P= 4 kW
Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW
Použitelný pro: …DILEM, …DILE, Kontakty S = spínací kontakt: 1 spínací kontakt
Druh proudu AC/DC: DC ovládání
Výkonový stykač, 3p+1S, 5.5kW/400V/AC3
Výkonový stykač,
Aplikace: Výkonové stykače pro motory, Ministykače pro motory a ohmické zátěže, Výkonové stykače DILEM
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky
Popis: s Pomocný kontakt
Póly: 3-pólové
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 12 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 16 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 50 A, zakrytá: Ith= 40 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 3 kW, 380 V 400 V: P= 5.5 kW, 660 V 690 V: P= 4 kW
Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW
Použitelný pro: …DILEM, …DILE, Kontakty S = spínací kontakt: 1 spínací kontakt
Druh proudu AC/DC: DC ovládání
