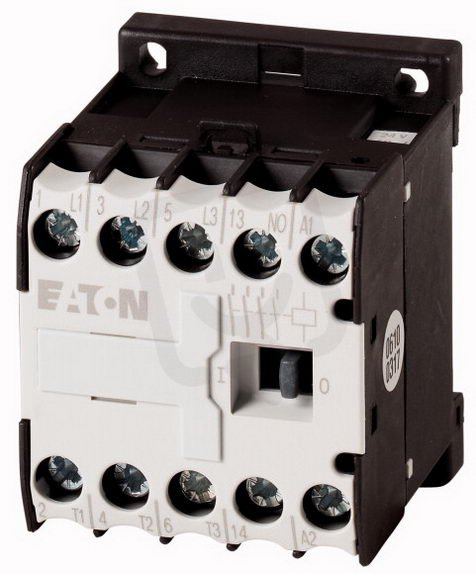

DILEM12-10-EA(230V50HZ,240V60HZ) Malý stykač 5,5kW 3pól+1Z 230V/50HZ 240V/60HZ
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 5 ks
Původně:
1 099,04 Kč
Cena po registraci:
981,32 Kč/ks
Po registraci bez DPH:
811,01 Kč
Vaše cena s DPH:
1 022,14 Kč/ks
Vaše cena bez DPH:
844,74 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELOSOS0736403
- Kód dodavatele:
- 189987
- EAN:
- 4015081879830
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,23 Kč
Technické parametry
- Hloubka:
- 52 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 1
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní napětí AC 50 Hz:
- 24-690 V
- Provozní napětí u AC 60 Hz:
- 24-690 V
- Provozní proud AC-1 400V:
- 22 A
- Provozní proud AC-3 400V:
- 12 A
- Provozní proud Ie v AC-4, 400V:
- 6,6 A
- Provozní výkon AC-3 400V:
- 5,5 kW
- Provozní výkon Ie v AC-4, 400V:
- 3 kW
- Řídící napáj. napětí AC 50Hz:
- 230-230 V
- Řídící napáj. napětí AC 60HZ:
- 240-240 V
- Řídící napáj. napětí DC:
- 0-0 V
- Šířka:
- 45 mm
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího napětí:
- AC
- Výška:
- 58 mm
DILEM12-10-EA(230V50HZ,240V60HZ) Malý stykač 5,5kW 3pól+1Z 230V/50HZ 240V/60HZ
Malý stykač DILEM12-10-EA (EAN 4015081879830) nabízí 3 póly + 1 pomocný spínací kontakt a jmenovitý výkon 5,5 kW (AC‑3, 400 V) při ovládacím napětí AC 230 V/50 Hz nebo AC 240 V/60 Hz.
Má provozní napětí 24–690 V AC, provozní proud AC‑3 12 A (AC‑1 22 A), šroubové připojení hlavního obvodu, rozměry 45 × 52 × 58 mm a není modulární.
Proč si vybrat tento stykač?
- Kompaktní provedení — jde o malý stykač, vhodný tam, kde je omezený prostor.
- Určen pro spínání zátěže až 5,5 kW, vhodné pro běžné motory a průmyslové zátěže.
- Má tři hlavní póly a jeden pomocný zapínací kontakt: 3pól + 1Z.
- Typ ovládacího napětí je AC, tedy pro střídavé řízení.
- Řídící napájecí napětí: 230 V / 50 Hz (pro 50 Hz) a 240 V / 60 Hz (pro 60 Hz).
- Provedení není modulární — není modulární, proto se hodí pro standardní panelové uspořádání.
Interní název produktu
DILEM12-10-EA(230V50HZ,240V60HZ) Malý st
Podrobný popis produktu
DILEM12-10-EA(230V50HZ,240V60HZ)
Výkonový stykač, 3p+1S, 5.5kW/400V/AC3
Výkonový stykač,
Aplikace: Výkonové stykače pro motory, Ministykače pro motory a ohmické zátěže, Výkonové stykače DILEM
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky
Popis: s Pomocný kontakt
Póly: 3-pólové
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 12 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 16 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 50 A, zakrytá: Ith= 40 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 3 kW, 380 V 400 V: P= 5.5 kW, 660 V 690 V: P= 4 kW
Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW
Použitelný pro: …DILEM, …DILE, Kontakty S = spínací kontakt: 1 spínací kontakt
Druh proudu AC/DC: AC ovládání
Výkonový stykač, 3p+1S, 5.5kW/400V/AC3
Výkonový stykač,
Aplikace: Výkonové stykače pro motory, Ministykače pro motory a ohmické zátěže, Výkonové stykače DILEM
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky
Popis: s Pomocný kontakt
Póly: 3-pólové
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 12 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 16 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 50 A, zakrytá: Ith= 40 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 3 kW, 380 V 400 V: P= 5.5 kW, 660 V 690 V: P= 4 kW
Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW
Použitelný pro: …DILEM, …DILE, Kontakty S = spínací kontakt: 1 spínací kontakt
Druh proudu AC/DC: AC ovládání
