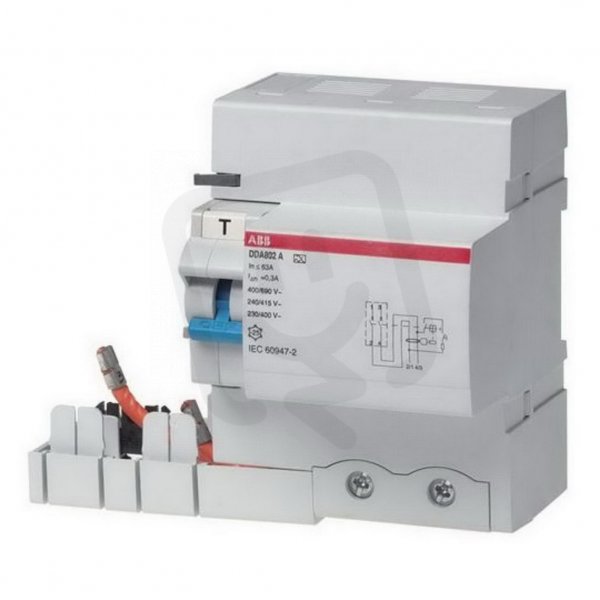

ABB DDA804A-63/0,03AP-R chráničový blok čtyřpólový 63 A 30mA AP-R
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0135968
- Kód dodavatele:
- 2CSB804401R1630
- EAN:
- 8012542927709
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,46 Kč
- Produktová řada:
- DDA804A
Technické parametry
- Frekvence:
- 50/60 Hz
- Impulsní odolné napětí Uimp:
- 6 kV
- Izolační napětí Ui:
- 690 V
- Nastavitelné zpoždění:
- ne
- Nastavitelný poruchový proud:
- ne
- Nominální napětí.:
- 230-690 V
- Nominální proud:
- 63 A
- Okolní teplota během provozu:
- -25-60 °C
- Počet pólů:
- 4
- Poruchový proud.:
- 0,03-0,03 A
- Přepěťová proud. kapacita:
- 3 kA
- Pro průřez pevného vodiče:
- 6-50 mm2
- Průřez vícežilového připojení:
- 6-70 mm2
- S blokovacím zařízením:
- ne
- Stupeň krytí (IP):
- IP2X
- Stupeň znečištění:
- 2
- Typ svodového proudu:
- A
- Ztrátový výkon:
- 13,5 W
ABB DDA804A-63/0,03AP-R chráničový blok čtyřpólový 63 A 30mA AP-R
ABB DDA804A-63/0,03AP-R je čtyřpólový chráničový blok s typem svodového proudu A, nominálním proudem 63 A a citlivostí poruchového proudu 0,03 A (30 mA) (EAN: 8012542927709).
Je určen pro jmenovité napětí 230–690 V a frekvenci 50/60 Hz, má izolační napětí 690 V, impulzní odolné napětí 6 kV a stupeň krytí IP2X při okolní teplotě provozu -25–60 °C.
Poskytuje přepěťovou proudovou kapacitu 3 kA, ztrátový výkon 13,5 W, podporuje připojení vodičů pevného provedení 6–50 mm² a vícežilového provedení 6–70 mm² a nemá nastavitelné parametry ani blokovací zařízení.
Proč si vybrat tento chráničový blok?
- Je určen pro třífázové aplikace a má 4 póly.
- Používá typ svodového proudu A, tedy vhodný i pro obvody s pulzními stejnosměrnými složkami.
- Spíná při poruchovém proudu 0,03 A (30 mA).
- Má jmenovitý proud 63 A, vhodný pro rozvody s vyšším zatížením.
- Poskytuje přepěťovou proudovou kapacitu 3 kA.
- Neobsahuje možnost nastavení citlivosti ani zpoždění: bez možnosti nastavení poruchového proudu ani zpoždění.
Interní název produktu
chránič 63A 4p AP-R 30mA
