ABB DDA204A-40/0,03AP-R chráničový blok čtyřpólový 40 A 30mA AP-R

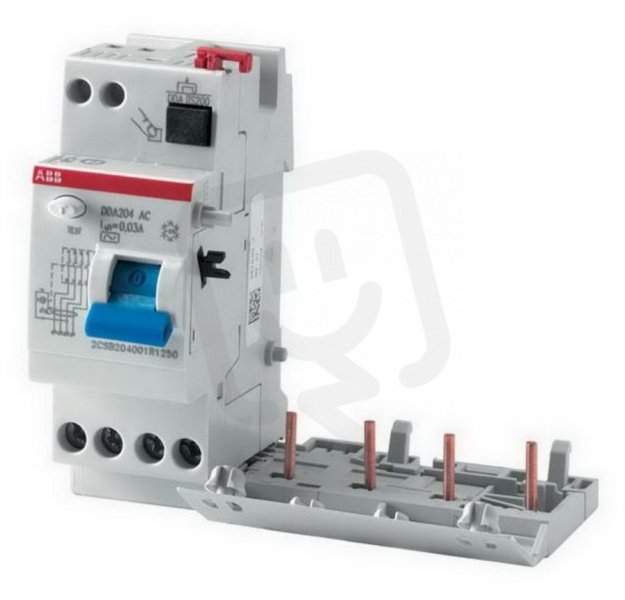

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
7 317,97 Kč
Cena po registraci:
6 533,93 Kč/ks
Po registraci bez DPH:
5 399,94 Kč
Vaše cena s DPH:
6 805,73 Kč/ks
Vaše cena bez DPH:
5 624,57 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0135935
- Kód dodavatele:
- 2CSB204401R1400
- EAN:
- 8012542801504
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,17 Kč
- Produktová řada:
- DDA204
Technické parametry
- Frekvence:
- 50/60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Izolační napětí Ui:
- 500 V
- Nastavitelné zpoždění:
- ne
- Nastavitelný poruchový proud:
- ne
- Nominální napětí.:
- 230-400 V
- Nominální proud:
- 40 A
- Okolní teplota během provozu:
- -25-55 °C
- Počet pólů:
- 4
- Poruchový proud.:
- 0,03-0,03 A
- Přepěťová proud. kapacita:
- 3 kA
- Pro průřez pevného vodiče:
- 16-16 mm2
- Průřez vícežilového připojení:
- 16-16 mm2
- S blokovacím zařízením:
- ano
- Stupeň krytí (IP):
- IP2X
- Stupeň znečištění:
- 2
- Typ svodového proudu:
- A
- Ztrátový výkon:
- 4,8 W
ABB DDA204A-40/0,03AP-R chráničový blok čtyřpólový 40 A 30mA AP-R
Chráničový blok ABB DDA204A-40/0,03AP-R (EAN 8012542801504) je čtyřpólový proudový chránič typu A s jmenovitým proudem 40 A a citlivostí 0,03 A (30 mA).
Je určen pro napětí 230–400 V a frekvenci 50/60 Hz, má stupeň krytí IP2X a blokovací zařízení.
Má izolační napětí Ui 500 V, impulzní odolné napětí Uimp 4 kV, přepěťovou proudovou kapacitu 3 kA, možnost připojení vodičů do 16 mm², provozní teplotu -25 až 55 °C a ztrátový výkon 4,8 W.
Proč si vybrat tento chráničový blok?
- Je 4 póly, takže poskytuje ochranu pro všechny fázové vodiče v trojfázovém rozvodu.
- Detekuje A-typ svodového proudu, tedy zachytí střídavé i některé pulsující stejnosměrné poruchy.
- Má jmenovitý poruchový proud 30 mA (0,03 A), vhodný pro ochranu osob proti úrazu elektrickým proudem.
- Jmenovitý pracovní proud je 40 A, což odpovídá běžným zatížením v rozvodných okruzích.
- Přepěťová proudová kapacita dosahuje 3 kA, což pomáhá zvládnout krátkodobé přepěťové události.
- Patří do produktové řady DDA204; poruchový proud je nenastavitelný a zpoždění není nastavitelné.
Interní název produktu
DDA204 A-40/0,03 AP-R
Podrobný popis produktu
DDA204A-40/0,03AP-R; chráničový blok; čtyřpólový; jmenovitý proud: 40 A; citlivost: 30 mA; Typ: AP-R
