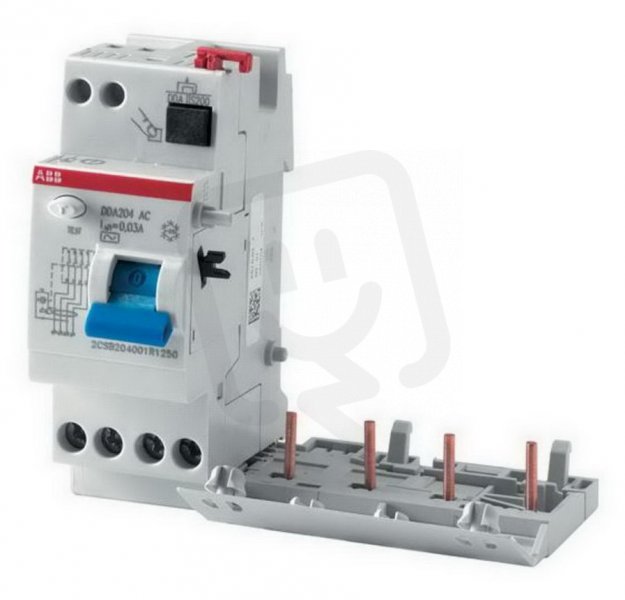

ABB DDA204A-25/0,03AP-R chráničový blok čtyřpólový 25 A 30mA AP-R
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0135934
- Kód dodavatele:
- 2CSB204401R1250
- EAN:
- 8012542801405
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,17 Kč
- Produktová řada:
- DDA204
Technické parametry
- Frekvence:
- 50/60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Izolační napětí Ui:
- 500 V
- Nastavitelné zpoždění:
- ne
- Nastavitelný poruchový proud:
- ne
- Nominální napětí.:
- 230-400 V
- Nominální proud:
- 25 A
- Okolní teplota během provozu:
- -25-55 °C
- Počet pólů:
- 4
- Poruchový proud.:
- 0,03-0,03 A
- Přepěťová proud. kapacita:
- 3 kA
- Pro průřez pevného vodiče:
- 16-16 mm2
- Průřez vícežilového připojení:
- 16-16 mm2
- S blokovacím zařízením:
- ano
- Stupeň krytí (IP):
- IP2X
- Stupeň znečištění:
- 2
- Typ svodového proudu:
- A
- Ztrátový výkon:
- 3 W
ABB DDA204A-25/0,03AP-R chráničový blok čtyřpólový 25 A 30mA AP-R
Modulární chráničový blok ABB DDA204A-25/0,03AP-R (EAN 8012542801405) je čtyřpólový přístroj, typ svodového proudu A s nominálním proudem 25 A a poruchovým proudem 0,03 A (30 mA) pro napětí 230–400 V a frekvenci 50/60 Hz.
Má blokovací zařízení, impulzní odolné napětí 4 kV, přepěťovou proudovou kapacitu 3 kA, izolační napětí 500 V, stupeň krytí IP2X, provozní teplotu -25–55 °C, připojitelné průřezy vodičů 16 mm² a ztrátový výkon 3 W; nastavitelný poruchový proud a nastavitelné zpoždění nejsou k dispozici.
Proč si vybrat tento chráničový blok?
- Díky čtyřem pólům chrání současně všechny fáze i nulový vodič.
- Je určen pro typ svodového proudu A, tedy rozpoznává střídavé i pulzní stejnosměrné složky poruch.
- S pevně nastaveným poruchovým proudem 0,03 A (30 mA) poskytuje citlivou ochranu proti úrazu elektrickým proudem.
- Nominální proud 25 A odpovídá běžným proudovým větvím v instalacích.
- Přepěťová proudová kapacita 3 kA zvyšuje odolnost vůči přechodovým přepětím.
- Patří do produktové řady DDA204, kompatibilní s běžnými montážními postupy ABB.
Interní název produktu
chránič 25A 4p AS 30mA
