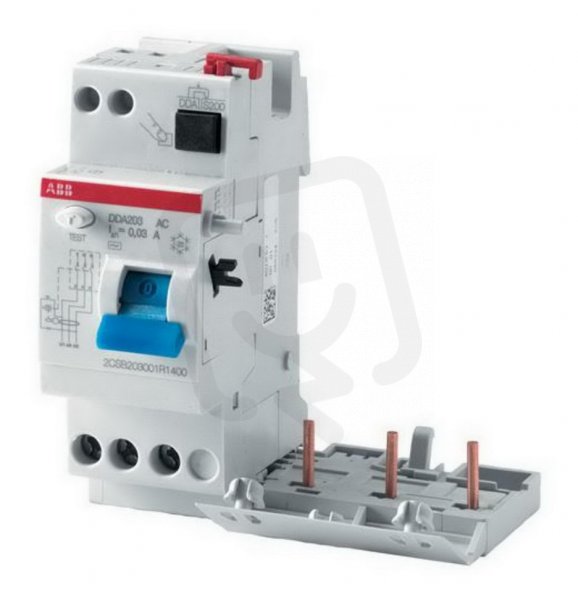

DDA203A-25/0,03AP-R chráničový blok třípólový 25 A 30mA AP-R ABB 2CSB203401R1250
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0135886
- Kód dodavatele:
- 2CSB203401R1250
- EAN:
- 8012542811008
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,16 Kč
- Produktová řada:
- DDA203
Technické parametry
- Frekvence:
- 50/60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Izolační napětí Ui:
- 500 V
- Nastavitelné zpoždění:
- ne
- Nastavitelný poruchový proud:
- ne
- Nominální napětí.:
- 230-400 V
- Nominální proud:
- 25 A
- Okolní teplota během provozu:
- -25-55 °C
- Počet pólů:
- 3
- Poruchový proud.:
- 0,03-0,03 A
- Přepěťová proud. kapacita:
- 3 kA
- Pro průřez pevného vodiče:
- 16-16 mm2
- Průřez vícežilového připojení:
- 16-16 mm2
- S blokovacím zařízením:
- ano
- Stupeň krytí (IP):
- IP2X
- Stupeň znečištění:
- 2
- Typ svodového proudu:
- A
- Ztrátový výkon:
- 3 W
DDA203A-25/0,03AP-R chráničový blok třípólový 25 A 30mA AP-R ABB 2CSB203401R1250
DDA203A-25/0,03AP-R (EAN: 8012542811008) je třípólový chráničový blok s 3 póly, svodovým proudem typu A, jmenovitým proudem 25 A a poruchovým proudem 0,03 A.
Má krytí IP2X, izolační napětí Ui 500 V, provozní napětí 230–400 V a impulzní odolnost Uimp 4 kV; přepěťová proudová kapacita je 3 kA, ztrátový výkon 3 W a frekvence 50/60 Hz, přičemž není možné nastavit poruchový proud ani zpoždění, ale výrobek je vybaven blokovacím zařízením.
Umožňuje připojení pevného i vícežilového vodiče do 16 mm², pracuje v okolní teplotě -25 až 55 °C, odpovídá stupni znečištění 2 a patří do produktové řady DDA203.
Proč si vybrat tento chráničový blok?
- Jedná se o třípólový chráničový blok, určený pro použití v trojfázových rozvodech.
- Používá typ svodového proudu A, tedy detekuje střídavé i pulzní stejnosměrné svody.
- Jmenovitý poruchový proud je 0,03 A (30 mA), vhodný pro ochranu osob před úrazem elektrickým proudem.
- Jmenovitý proud má 25 A, což odpovídá běžným proudovým větvím v domácnostech a menších provozech.
- Přepěťová proudová kapacita činí 3 kA, pomáhá zvládat přepěťové impulzy v síti.
- Zařízení je bez možnosti nastavení poruchového proudu ani zpoždění, tedy připravené k provozu s pevně nastavenými hodnotami.
Interní název produktu
chránič 25A 3p AS 30mA
