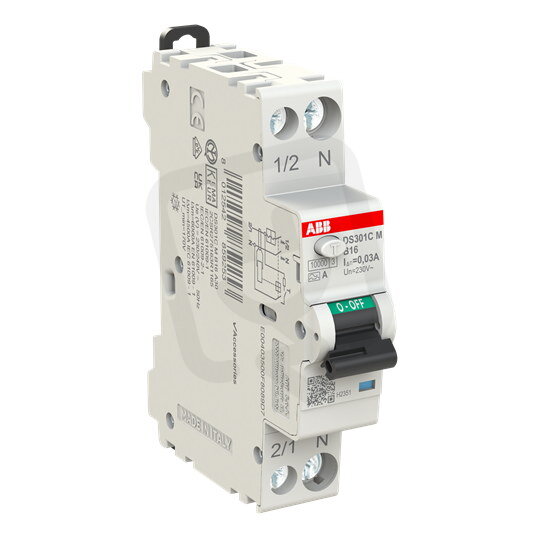

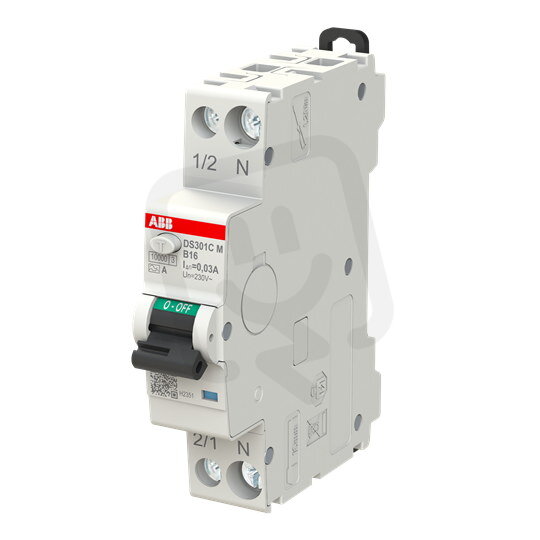

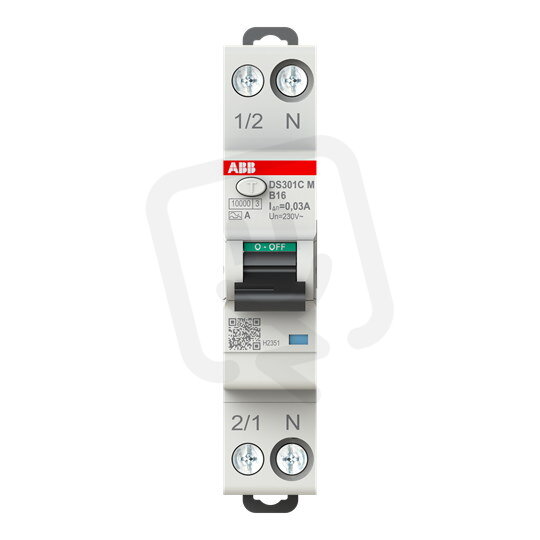

Chránič s jističem DS301C M B16 A30, 10kA, typ A, ABB 2CSR275163R1165
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 217,35 Kč
Cena po registraci:
1 979,79 Kč/ks
Po registraci bez DPH:
1 636,19 Kč
Vaše cena s DPH:
2 062,14 Kč/ks
Vaše cena bez DPH:
1 704,25 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELOSOS2091850
- Kód dodavatele:
- 2CSR275163R1165
- EAN:
- 8012542859253
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,11 Kč
- Produktová řada:
- DS301C
Technické parametry
- Charakteristika:
- B
- Frekvence:
- 50 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Jmenovitý proud:
- 16 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 1
- Odpojovací charakteristika:
- bez prodlevy
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Poruchový proud:
- 0,03 A
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Typ svodového proudu:
- A
- Vestavěná hloubka:
- 17,6 mm
- Vyp. zkrat. schopnost EN61009:
- 10 kA
- Vyp. zkrat. schopnost IEC 60947-2:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 61009-1:
- 10 kA
- Způsob montáže:
- DIN lišta
- Ztrátový výkon:
- 2,83 W
Chránič s jističem DS301C M B16 A30, 10kA, typ A, ABB 2CSR275163R1165
Chránič s jističem DS301C M B16 A30 (ABB, EAN 8012542859253) kombinuje proudovou ochranu a proudový chránič s jmenovitým proudem 16 A, charakteristikou B a svodovým proudem 0,03 A (typ A).
Má vypínací zkratovou schopnost 10 kA (EN/IEC), odpojovací charakteristiku bez prodlevy, impulsní odolné napětí 4 kV, montáž na DIN lištu, krytí IP20, šířku 1 modul a počet pólů celkem 2 (z toho 1 chráněný).
Proč si vybrat tento chránič s jističem?
- Poskytuje detekci střídavých i pulzních poruchových proudů díky typu A.
- Je určen pro ochranu obvodů s jmenovitým proudem 16 A.
- Se charakteristikou B reaguje vhodně na běžná přetížení a krátkodobé náběhy spotřebičů.
- Poruchová citlivost 0,03 A (30 mA) zajišťuje ochranu proti úrazu elektrickým proudem.
- Vypínací zkratová schopnost podle EN 61009-1 10 kA pokrývá obvyklé zkratové podmínky v rozváděči.
- Odpojování probíhá bez prodlevy, což umožňuje rychlé a přesné přerušení obvodu při zjištění závady.
Interní název produktu
DS301C M B16 A30, 10kA, typ A
Podrobný popis produktu
DS301C M B16 A30
kombinace jistič/chránič
jednopólový (1P+N)
jmenovitý proud: 16A
citlivost: 30mA
charakteristika: B
zkratová odolnost: 10kA
typ: A – pro střídavý a pulzující stejnosměrný reziduální proud (určeno pro 1f obvody s usměrňovači)
kombinace jistič/chránič
jednopólový (1P+N)
jmenovitý proud: 16A
citlivost: 30mA
charakteristika: B
zkratová odolnost: 10kA
typ: A – pro střídavý a pulzující stejnosměrný reziduální proud (určeno pro 1f obvody s usměrňovači)
