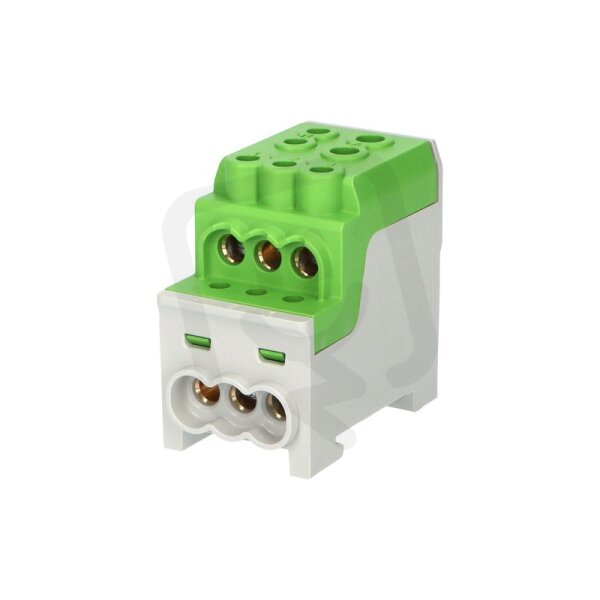

Blok pro rozdělení fází UVB 200 PE 1pól. 200A 1000V zelený na DIN 1006066
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 5 ks
Původně:
484,48 Kč
Cena po registraci:
432,58 Kč/ks
Po registraci bez DPH:
357,50 Kč
Vaše cena s DPH:
450,57 Kč/ks
Vaše cena bez DPH:
372,37 Kč/ks
ks
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELOSOS0926470
- Kód dodavatele:
- 1006066
- EAN:
- 4051589800327
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Bezpečný kontakt:
- ano
- Druh připojení:
- šroubové
- Hloubka:
- 69,75 mm
- Nominální proud:
- 200 A
- Počet pólů:
- 1
- Počet vstupů:
- 1
- Počet výstupů:
- 7
- Průřez vodiče, vstup:
- 10-70 mm2
- Průřez vodiče, vstup AWG:
- 0-8 mm2
- Průřez vodiče, výstup:
- 1,5-35 mm2
- Průřez vodiče, výstup AWG:
- 2-16 mm2
- Šířka:
- 38,5 mm
- Vhodné pro extra jemné lanka bez koncovky:
- ne
- Vhodné pro extra jemné lanka:
- ne
- Vhodné pro jemné lanka bez koncovky:
- ne
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 63 mm
- Způsob montáže:
- DIN lišta
Blok pro rozdělení fází UVB 200 PE 1pól. 200A 1000V zelený na DIN 1006066
Blok pro rozdělení fází UVB 200 PE 1pól. 200A 1000V (EAN 4051589800327) je určen pro montáž na DIN lištu a nabízí 1 pól s nominálním proudem 200 A.
Spojování zajišťuje šroubové připojení s 1 vstupem a 7 výstupy; pro výstupy je vhodný průřez 1,5–35 mm² a pro vstup 10–70 mm² (AWG 0–8 vstup / 2–16 výstup).

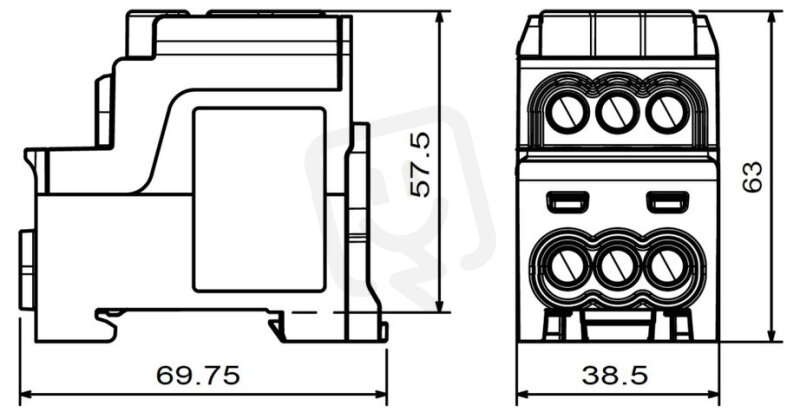

Rozměry jsou 63 mm (výška) × 38,5 mm (šířka) × 69,75 mm (hloubka); svorkovnice je vhodná pro pevná jádra a lankové vodiče a disponuje bezpečným kontaktem.
Proč si vybrat tento blok pro rozdělení fází?
- Typ UVB 200 poskytuje známé provedení pro rozvodné aplikace.
- Jednopólové provedení (1 pól) umožňuje snadné připojení jednotlivé fáze nebo ochranného vodiče tam, kde je to potřeba.
- Proudová zatížitelnost 200 A zvládá vyšší proudové odběry v průmyslových i komerčních instalacích.
- Napěťová odolnost 1000 V je vhodná pro aplikace s vyšším pracovním napětím.
- Zelené provedení pro PE zajišťuje jednoznačné označení ochranného vodiče v rozvodech.
- Montáž na DIN lištu (kód 1006066) usnadňuje integraci do standardních rozvaděčů.
Interní název produktu
Blok pro rozdělení fází UVB 200 PE, 1pól
Podrobný popis produktu
UVB
Blok pro rozdělení fází UVB 200 PE, 1pól., 200A, 1000V, zelený, na DIN
Blok pro rozdělení fází UVB 200 PE, 1pólový, jmenovitý proud 200A, jmenovité napětí 1000V AC / 1500V DC, barva zelená, montáž na DIN lištu, krytí IP20, vstup 1x70mm2, výstup 1x35mm2, 6x16mm2.
Bloky pro rozdělení fází (rozváděčové bloky) UVB 200 slouží pro rozdělení přívodního kabelu/vodiče o průřezu max. 70 mm2 a 6 menších průřezů o hodnotě max. 16mm2. Bloky šetří místo v rozváděčích (vestavná šířka pouze 38,5 mm), protože jsou svorky umístěné nad sebou. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm. Proudová zatížitelnost je až 200 A. Mosazná svorka je vhodná pro měděné vodiče. A nabízí se v pěti barevných variantách - šedá, modrá, zelená, hnědá a černá. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:montáž na nosnou lištuúspora místa uvnitř rozváděčedostatek připojovacích místjmenovité napětí 1000V AC / 1500V DC
Blok pro rozdělení fází UVB 200 PE, 1pól., 200A, 1000V, zelený, na DIN
Blok pro rozdělení fází UVB 200 PE, 1pólový, jmenovitý proud 200A, jmenovité napětí 1000V AC / 1500V DC, barva zelená, montáž na DIN lištu, krytí IP20, vstup 1x70mm2, výstup 1x35mm2, 6x16mm2.
Bloky pro rozdělení fází (rozváděčové bloky) UVB 200 slouží pro rozdělení přívodního kabelu/vodiče o průřezu max. 70 mm2 a 6 menších průřezů o hodnotě max. 16mm2. Bloky šetří místo v rozváděčích (vestavná šířka pouze 38,5 mm), protože jsou svorky umístěné nad sebou. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm. Proudová zatížitelnost je až 200 A. Mosazná svorka je vhodná pro měděné vodiče. A nabízí se v pěti barevných variantách - šedá, modrá, zelená, hnědá a černá. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
