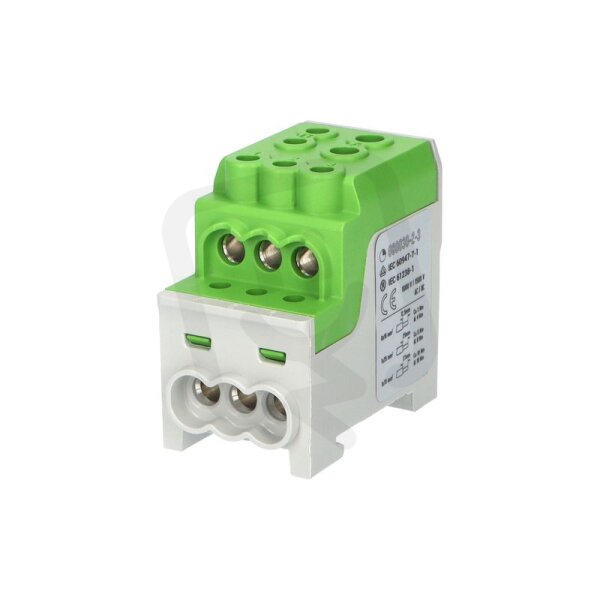

Blok pro rozdělení fází UVB 200 PE 1pól. 200A AL/CU 1000V zelený na DIN 1003209
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 5 ks
Původně:
581,47 Kč
Cena po registraci:
519,16 Kč/ks
Po registraci bez DPH:
429,06 Kč
Vaše cena s DPH:
540,76 Kč/ks
Vaše cena bez DPH:
446,91 Kč/ks
ks
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELOSOS0823017
- Kód dodavatele:
- 1003209
- EAN:
- 4051589003230
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Bezpečný kontakt:
- ano
- Druh připojení:
- šroubové
- Hloubka:
- 69,75 mm
- Nominální proud:
- 200 A
- Počet pólů:
- 1
- Počet vstupů:
- 1
- Počet výstupů:
- 7
- Průřez vodiče, vstup:
- 10-70 mm2
- Průřez vodiče, vstup AWG:
- 0-8 mm2
- Průřez vodiče, výstup:
- 1,5-35 mm2
- Průřez vodiče, výstup AWG:
- 2-16 mm2
- Šířka:
- 38,5 mm
- Vhodné pro extra jemné lanka bez koncovky:
- ne
- Vhodné pro extra jemné lanka:
- ne
- Vhodné pro jemné lanka bez koncovky:
- ne
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 63 mm
- Způsob montáže:
- DIN lišta
Blok pro rozdělení fází UVB 200 PE 1pól. 200A AL/CU 1000V zelený na DIN 1003209
Blok pro rozdělení fází UVB 200 PE s 1 pólem a jmenovitým proudem 200 A pro 1000 V (EAN: 4051589003230) je dodáván v zeleném provedení.
Upevnění na DIN lištu, šroubové připojení, 1 vstup a 7 výstupů s vstupním průřezem 10–70 mm² a výstupním průřezem 1,5–35 mm².

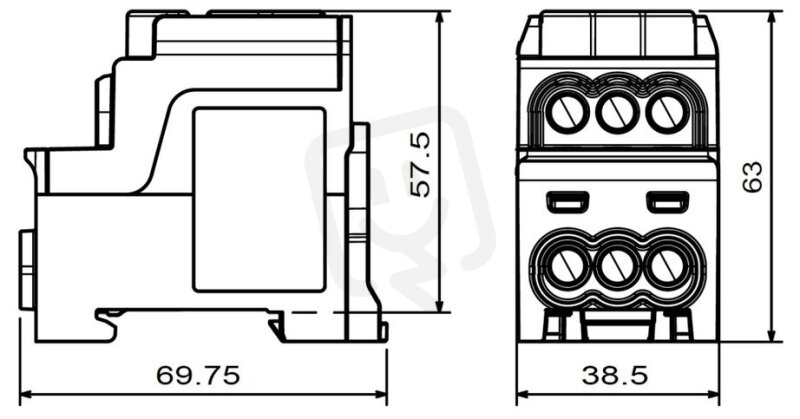

Kompatibilní s pevným jádrem i lankovými vodiči, nabízí bezpečný kontakt a rozměry 63 × 38,5 × 69,75 mm (V × Š × H).
Proč si vybrat tento blok pro rozdělení fází?
- Určen pro rozdělení ochranného vodiče, označený jako PE.
- Navržen pro proudové zatížení 200 A, vhodné pro silnoproudé instalace.
- Umožňuje provoz při jmenovitém napětí 1000 V.
- Kompatibilní s vodiči z hliníku a mědi (AL/CU) a zaměřený na spolehlivé mechanické připojení.
- Jednopólové provedení (1 pól) pro přímé zapojení ochranného obvodu.
- Určená montáž na lištu DIN 1003209 pro snadnou integraci do rozvaděče.
Interní název produktu
Blok pro rozdělení fází UVB 200 PE, 1pól
Podrobný popis produktu
UVB
Blok pro rozdělení fází UVB 200 PE, 1pól., 200A, AL/CU, 1000V, zelený, na DIN
Blok pro rozdělení fází UVB 200 PE, 1pólový, jmenovitý proud Cu 200A, Al 185A, jmenovité napětí 1000V AC / 1500V DC, barva zelená, montáž na DIN lištu, krytí IP20, vstup 1x70mm2, výstup 1x35mm2, 6x16mm2.
Bloky pro rozdělení fází (rozváděčové bloky) UVB 200 CU/AL slouží pro rozdělení přívodního kabelu/vodiče o průřezu max. 70 mm2 a 6 menších průřezů o hodnotě max. 16mm2. Bloky šetří místo v rozváděčích (vestavná šířka pouze 38,5 mm), protože jsou svorky umístěné nad sebou. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm. Proudová zatížitelnost je až 200 A. Svorka je vhodná pro měděné i hliníkové vodiče. A nabízí se v pěti barevných variantách - šedá, modrá, zelená, hnědá a černá. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:montáž na nosnou lištuúspora místa uvnitř rozváděčedostatek připojovacích místjmenovité napětí 1000V AC / 1500V DC
Blok pro rozdělení fází UVB 200 PE, 1pól., 200A, AL/CU, 1000V, zelený, na DIN
Blok pro rozdělení fází UVB 200 PE, 1pólový, jmenovitý proud Cu 200A, Al 185A, jmenovité napětí 1000V AC / 1500V DC, barva zelená, montáž na DIN lištu, krytí IP20, vstup 1x70mm2, výstup 1x35mm2, 6x16mm2.
Bloky pro rozdělení fází (rozváděčové bloky) UVB 200 CU/AL slouží pro rozdělení přívodního kabelu/vodiče o průřezu max. 70 mm2 a 6 menších průřezů o hodnotě max. 16mm2. Bloky šetří místo v rozváděčích (vestavná šířka pouze 38,5 mm), protože jsou svorky umístěné nad sebou. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm. Proudová zatížitelnost je až 200 A. Svorka je vhodná pro měděné i hliníkové vodiče. A nabízí se v pěti barevných variantách - šedá, modrá, zelená, hnědá a černá. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
