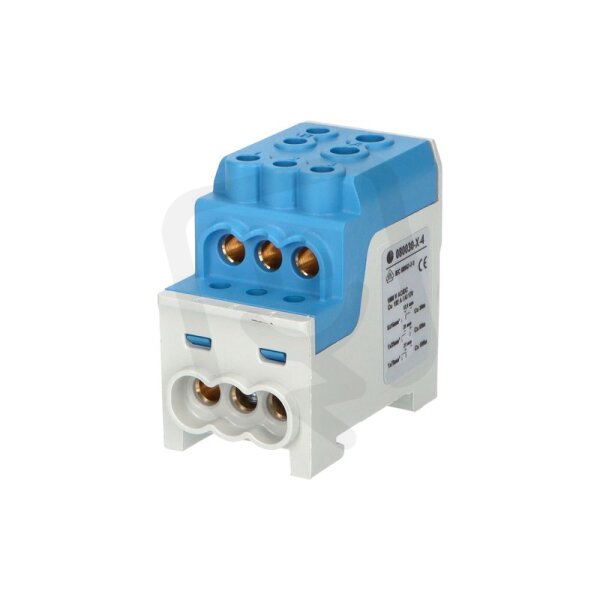

Blok pro rozdělení fází UVB 200 N 1pól. 200A 1000V modrý na DIN 1006065
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 5 ks
Původně:
484,48 Kč
Cena po registraci:
432,58 Kč/ks
Po registraci bez DPH:
357,50 Kč
Vaše cena s DPH:
450,57 Kč/ks
Vaše cena bez DPH:
372,37 Kč/ks
ks
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELOSOS0926469
- Kód dodavatele:
- 1006065
- EAN:
- 4051589800310
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Bezpečný kontakt:
- ano
- Druh připojení:
- šroubové
- Hloubka:
- 69,75 mm
- Nominální proud:
- 200 A
- Počet pólů:
- 1
- Počet vstupů:
- 1
- Počet výstupů:
- 7
- Průřez vodiče, vstup:
- 10-70 mm2
- Průřez vodiče, vstup AWG:
- 0-8 mm2
- Průřez vodiče, výstup:
- 1,5-35 mm2
- Průřez vodiče, výstup AWG:
- 2-16 mm2
- Šířka:
- 38,5 mm
- Vhodné pro extra jemné lanka bez koncovky:
- ne
- Vhodné pro extra jemné lanka:
- ne
- Vhodné pro jemné lanka bez koncovky:
- ne
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 63 mm
- Způsob montáže:
- DIN lišta
Blok pro rozdělení fází UVB 200 N 1pól. 200A 1000V modrý na DIN 1006065
Blok pro rozdělení fází UVB 200 N (EAN 4051589800310) určený pro 1 pól, jmenovitý proud 200 A a napětí 1000 V, montáž na DIN lištu, barva modrá.
Šroubové připojení s 1 vstupem a 7 výstupy; vstupní průřez 10–70 mm² (AWG 0–8), výstupní průřez 1,5–35 mm² (AWG 2–16); vhodné pro pevná jádra a lankové vodiče, se bezpečným kontaktem.

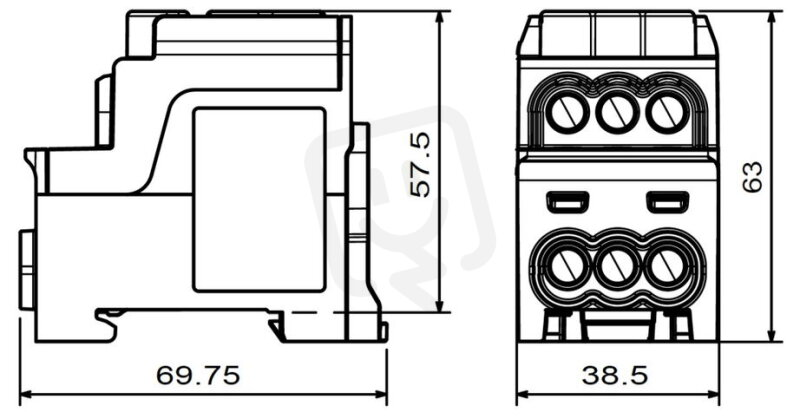

Rozměry: výška 63 mm, šířka 38,5 mm, hloubka 69,75 mm.
Proč si vybrat tento blok pro rozdělení fází?
- Modelové označení UVB 200 N určuje jeho použití při rozdělování fází v rozvaděčích.
- Maximální proudové zatížení 200 A umožňuje bezpečné rozdělení zátěže.
- Izolační napětí 1000 V vhodné pro aplikace s vyšším provozním napětím.
- Jednopólové provedení: 1 pól pro oddělení jedné fáze.
- Barva modrá usnadňuje rychlou identifikaci vodiče nebo fáze.
- Montáž na DIN 1006065 pro snadnou instalaci na standardní lištu v rozvaděči.
Interní název produktu
Blok pro rozdělení fází UVB 200 N, 1pól.
Podrobný popis produktu
UVB
Blok pro rozdělení fází UVB 200 N, 1pól., 200A, 1000V, modrý, na DIN
Blok pro rozdělení fází UVB 200 N, 1pólový, jmenovitý proud 200A, jmenovité napětí 1000V AC / 1500V DC, barva modrá, montáž na DIN lištu, krytí IP20, vstup 1x70mm2, výstup 1x35mm2, 6x16mm2.
Bloky pro rozdělení fází (rozváděčové bloky) UVB 200 slouží pro rozdělení přívodního kabelu/vodiče o průřezu max. 70 mm2 a 6 menších průřezů o hodnotě max. 16mm2. Bloky šetří místo v rozváděčích (vestavná šířka pouze 38,5 mm), protože jsou svorky umístěné nad sebou. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm. Proudová zatížitelnost je až 200 A. Mosazná svorka je vhodná pro měděné vodiče. A nabízí se v pěti barevných variantách - šedá, modrá, zelená, hnědá a černá. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:montáž na nosnou lištuúspora místa uvnitř rozváděčedostatek připojovacích místjmenovité napětí 1000V AC / 1500V DC
Blok pro rozdělení fází UVB 200 N, 1pól., 200A, 1000V, modrý, na DIN
Blok pro rozdělení fází UVB 200 N, 1pólový, jmenovitý proud 200A, jmenovité napětí 1000V AC / 1500V DC, barva modrá, montáž na DIN lištu, krytí IP20, vstup 1x70mm2, výstup 1x35mm2, 6x16mm2.
Bloky pro rozdělení fází (rozváděčové bloky) UVB 200 slouží pro rozdělení přívodního kabelu/vodiče o průřezu max. 70 mm2 a 6 menších průřezů o hodnotě max. 16mm2. Bloky šetří místo v rozváděčích (vestavná šířka pouze 38,5 mm), protože jsou svorky umístěné nad sebou. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm. Proudová zatížitelnost je až 200 A. Mosazná svorka je vhodná pro měděné vodiče. A nabízí se v pěti barevných variantách - šedá, modrá, zelená, hnědá a černá. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
