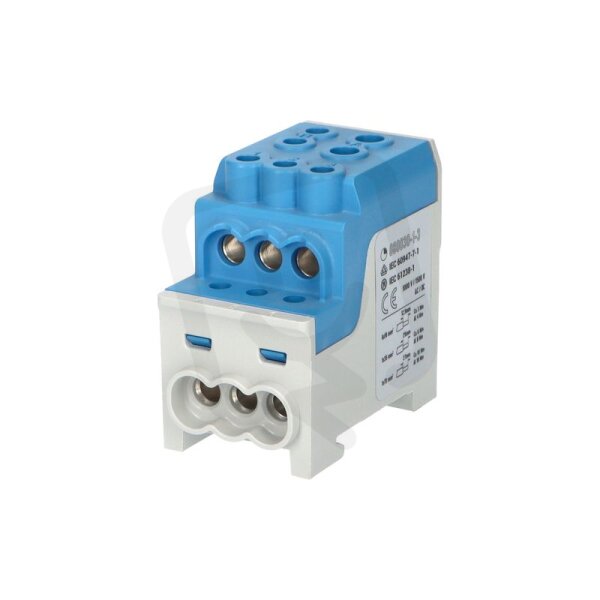

Blok pro rozdělení fází UVB 200 N 1pól. 200A AL/CU 1000V modrý na DIN 1003208
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem méně než 5 ks
Původně:
581,47 Kč
Cena po registraci:
519,16 Kč/ks
Po registraci bez DPH:
429,06 Kč
Vaše cena s DPH:
540,76 Kč/ks
Vaše cena bez DPH:
446,91 Kč/ks
ks
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELOSOS0823016
- Kód dodavatele:
- 1003208
- EAN:
- 4051589003131
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Bezpečný kontakt:
- ano
- Druh připojení:
- šroubové
- Hloubka:
- 69,75 mm
- Nominální proud:
- 200 A
- Počet pólů:
- 1
- Počet vstupů:
- 1
- Počet výstupů:
- 7
- Průřez vodiče, vstup:
- 10-70 mm2
- Průřez vodiče, vstup AWG:
- 0-8 mm2
- Průřez vodiče, výstup:
- 1,5-35 mm2
- Průřez vodiče, výstup AWG:
- 2-16 mm2
- Šířka:
- 38,5 mm
- Vhodné pro extra jemné lanka bez koncovky:
- ne
- Vhodné pro extra jemné lanka:
- ne
- Vhodné pro jemné lanka bez koncovky:
- ne
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 63 mm
- Způsob montáže:
- DIN lišta
Blok pro rozdělení fází UVB 200 N 1pól. 200A AL/CU 1000V modrý na DIN 1003208
Blok pro rozdělení fází UVB 200 N 1pól. s EAN 4051589003131 poskytuje rozvod s 1 vstupem a 7 výstupy při nominálním proudu 200 A.
Určen pro montáž na DIN lištu se šroubovým připojením, vhodný pro pevná jádra a lankové vodiče, není vhodný pro jemné nebo extra jemné lanka (včetně bez koncovky).

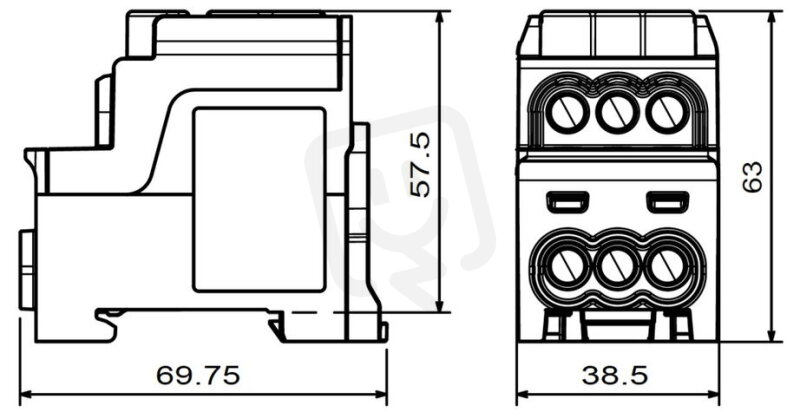

Rozměry 63 × 38,5 × 69,75 mm, průřezy vodičů: vstup 10–70 mm² (AWG 0–8), výstup 1,5–35 mm² (AWG 2–16), pracovní napětí 1000 V, s bezpečným kontaktem, barva modrá.
Proč si vybrat tento blok pro rozdělení fází?
- Jednopólové provedení s 1 pólem.
- Maximální proudové zatížení 200 A.
- Umožňuje pevné mechanické připojení vodičů z hliníku a mědi (AL/CU).
- Určeno pro provoz v sítích do 1000 V.
- Provedení v modré barvě pro snadnou orientaci v rozvodech.
- Montáž na DIN lištu, typové číslo 1003208.
Interní název produktu
Blok pro rozdělení fází UVB 200 N, 1pól.
Podrobný popis produktu
UVB
Blok pro rozdělení fází UVB 200 N, 1pól., 200A, AL/CU, 1000V, modrý, na DIN
Blok pro rozdělení fází UVB 200 N, 1pólový, jmenovitý proud Cu 200A, Al 185A, jmenovité napětí 1000V AC / 1500V DC, barva modrá, montáž na DIN lištu, krytí IP20, vstup 1x70mm2, výstup 1x35mm2, 6x16mm2.
Bloky pro rozdělení fází (rozváděčové bloky) UVB 200 CU/AL slouží pro rozdělení přívodního kabelu/vodiče o průřezu max. 70 mm2 a 6 menších průřezů o hodnotě max. 16mm2. Bloky šetří místo v rozváděčích (vestavná šířka pouze 38,5 mm), protože jsou svorky umístěné nad sebou. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm. Proudová zatížitelnost je až 200 A. Svorka je vhodná pro měděné i hliníkové vodiče. A nabízí se v pěti barevných variantách - šedá, modrá, zelená, hnědá a černá. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:montáž na nosnou lištuúspora místa uvnitř rozváděčedostatek připojovacích místjmenovité napětí 1000V AC / 1500V DC
Blok pro rozdělení fází UVB 200 N, 1pól., 200A, AL/CU, 1000V, modrý, na DIN
Blok pro rozdělení fází UVB 200 N, 1pólový, jmenovitý proud Cu 200A, Al 185A, jmenovité napětí 1000V AC / 1500V DC, barva modrá, montáž na DIN lištu, krytí IP20, vstup 1x70mm2, výstup 1x35mm2, 6x16mm2.
Bloky pro rozdělení fází (rozváděčové bloky) UVB 200 CU/AL slouží pro rozdělení přívodního kabelu/vodiče o průřezu max. 70 mm2 a 6 menších průřezů o hodnotě max. 16mm2. Bloky šetří místo v rozváděčích (vestavná šířka pouze 38,5 mm), protože jsou svorky umístěné nad sebou. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm. Proudová zatížitelnost je až 200 A. Svorka je vhodná pro měděné i hliníkové vodiče. A nabízí se v pěti barevných variantách - šedá, modrá, zelená, hnědá a černá. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
