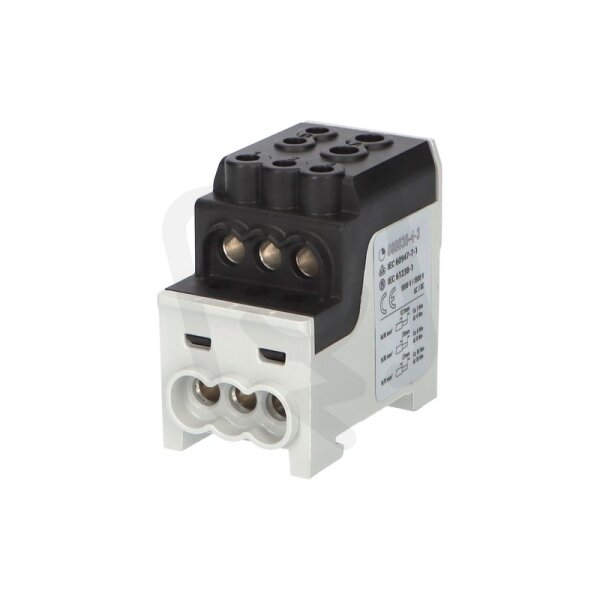

Blok pro rozdělení fází UVB 200 L S 1pól. 200A AL/CU 1000V černý na DIN 1003211
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem méně než 5 ks
Původně:
581,47 Kč
Cena po registraci:
519,16 Kč/ks
Po registraci bez DPH:
429,06 Kč
Vaše cena s DPH:
540,76 Kč/ks
Vaše cena bez DPH:
446,91 Kč/ks
ks
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELOSOS0823019
- Kód dodavatele:
- 1003211
- EAN:
- 4051589003438
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Bezpečný kontakt:
- ano
- Druh připojení:
- šroubové
- Hloubka:
- 69,75 mm
- Nominální proud:
- 200 A
- Počet pólů:
- 1
- Počet vstupů:
- 1
- Počet výstupů:
- 7
- Průřez vodiče, vstup:
- 10-70 mm2
- Průřez vodiče, vstup AWG:
- 0-8 mm2
- Průřez vodiče, výstup:
- 1,5-35 mm2
- Průřez vodiče, výstup AWG:
- 2-16 mm2
- Šířka:
- 38,5 mm
- Vhodné pro extra jemné lanka bez koncovky:
- ne
- Vhodné pro extra jemné lanka:
- ne
- Vhodné pro jemné lanka bez koncovky:
- ne
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 63 mm
- Způsob montáže:
- DIN lišta
Blok pro rozdělení fází UVB 200 L S 1pól. 200A AL/CU 1000V černý na DIN 1003211
Rozdělovací blok fáze Blok pro rozdělení fází UVB 200 L S 1pól. (EAN: 4051589003438) je určen pro 1 pól s nominálním proudem 200 A a napětím 1000 V pro vodiče AL/CU.
Má šroubové připojení, montáž na DIN lištu, 1 vstup a 7 výstupů; vstupní průřez 10–70 mm² (AWG: 0–8) a výstupní průřez 1,5–35 mm² (AWG: 2–16); vhodné pro pevná jádra a lankové vodiče, nikoli pro jemné nebo extra jemné lanka.

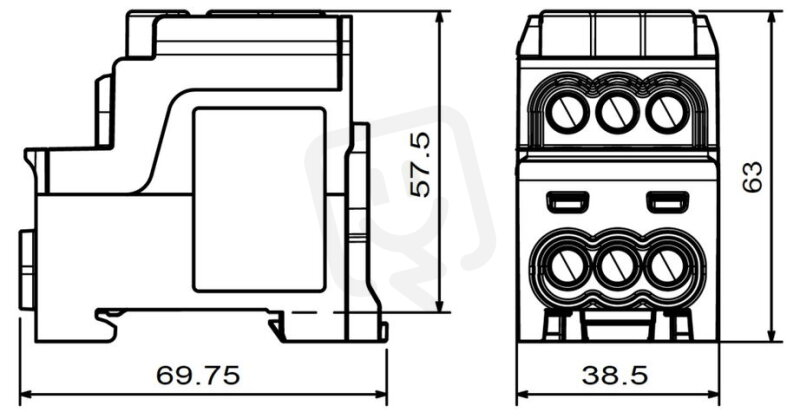

Rozměry jsou 63 × 38,5 × 69,75 mm (V × Š × H), barva černá a blok nabízí bezpečný kontakt.
Proč si vybrat tento blok pro rozdělení fází?
- Je vybaven 1 pólem pro rozdělení jedné fáze.
- Jmenovitý proud 200 A umožňuje provoz při vyšším zatížení.
- Kompatibilní s vodiči z hliníku i mědi (AL/CU); jeho konstrukce zajišťuje pevné mechanické spoje.
- Umožňuje použití při provozním napětí až 1000 V.
- Dodáván v černém provedení, vhodném pro běžné rozvaděče.
- Určen pro montáž na DIN lištu pro snadnou instalaci.
Interní název produktu
Blok pro rozdělení fází UVB 200 L S, 1pó
Podrobný popis produktu
UVB
Blok pro rozdělení fází UVB 200 L S, 1pól., 200A, AL/CU, 1000V, černý, na DIN
Blok pro rozdělení fází UVB 200 L S, 1pólový, jmenovitý proud Cu 200A, Al 185A, jmenovité napětí 1000V AC / 1500V DC, barva černá, montáž na DIN lištu, krytí IP20, vstup 1x70mm2, výstup 1x35mm2, 6x16mm2.
Bloky pro rozdělení fází (rozváděčové bloky) UVB 200 CU/AL slouží pro rozdělení přívodního kabelu/vodiče o průřezu max. 70 mm2 a 6 menších průřezů o hodnotě max. 16mm2. Bloky šetří místo v rozváděčích (vestavná šířka pouze 38,5 mm), protože jsou svorky umístěné nad sebou. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm. Proudová zatížitelnost je až 200 A. Svorka je vhodná pro měděné i hliníkové vodiče. A nabízí se v pěti barevných variantách - šedá, modrá, zelená, hnědá a černá. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:montáž na nosnou lištuúspora místa uvnitř rozváděčedostatek připojovacích místjmenovité napětí 1000V AC / 1500V DC
Blok pro rozdělení fází UVB 200 L S, 1pól., 200A, AL/CU, 1000V, černý, na DIN
Blok pro rozdělení fází UVB 200 L S, 1pólový, jmenovitý proud Cu 200A, Al 185A, jmenovité napětí 1000V AC / 1500V DC, barva černá, montáž na DIN lištu, krytí IP20, vstup 1x70mm2, výstup 1x35mm2, 6x16mm2.
Bloky pro rozdělení fází (rozváděčové bloky) UVB 200 CU/AL slouží pro rozdělení přívodního kabelu/vodiče o průřezu max. 70 mm2 a 6 menších průřezů o hodnotě max. 16mm2. Bloky šetří místo v rozváděčích (vestavná šířka pouze 38,5 mm), protože jsou svorky umístěné nad sebou. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm. Proudová zatížitelnost je až 200 A. Svorka je vhodná pro měděné i hliníkové vodiče. A nabízí se v pěti barevných variantách - šedá, modrá, zelená, hnědá a černá. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
