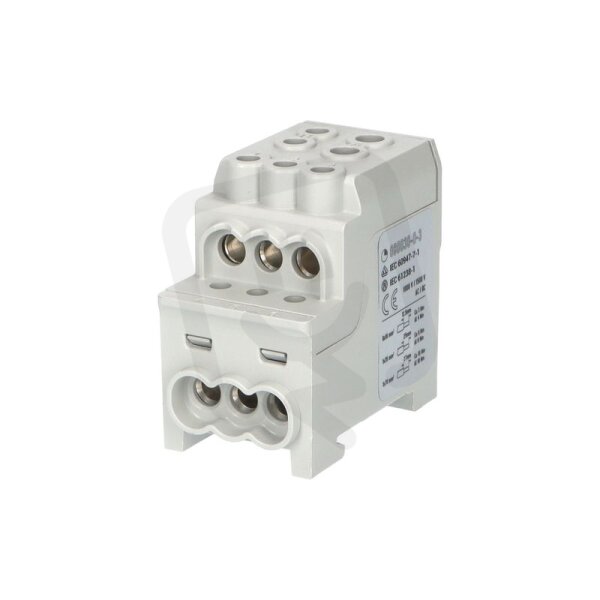

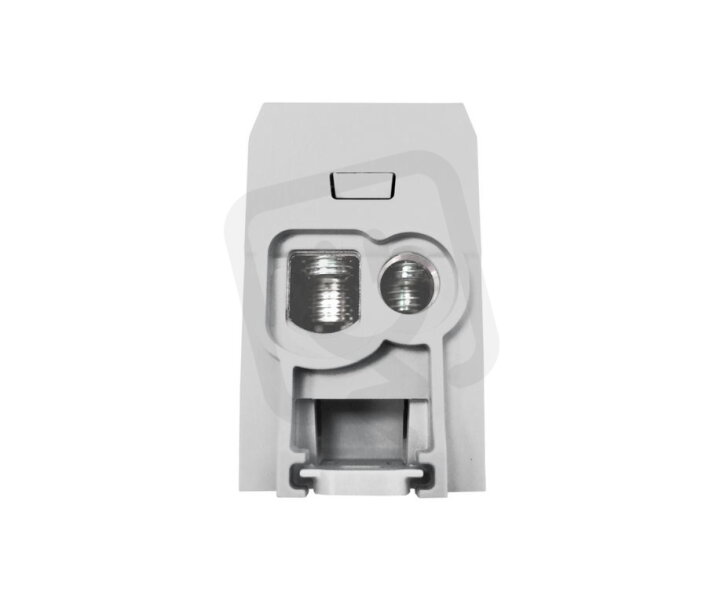

Blok pro rozdělení fází UVB 200 L G 1pól. 200A AL/CU 1000V šedý na DIN 1003207
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 5 ks
Původně:
581,47 Kč
Cena po registraci:
519,16 Kč/ks
Po registraci bez DPH:
429,06 Kč
Vaše cena s DPH:
540,76 Kč/ks
Vaše cena bez DPH:
446,91 Kč/ks
ks
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELOSOS0823015
- Kód dodavatele:
- 1003207
- EAN:
- 4051589003032
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Bezpečný kontakt:
- ano
- Druh připojení:
- šroubové
- Hloubka:
- 69,75 mm
- Nominální proud:
- 200 A
- Počet pólů:
- 1
- Počet vstupů:
- 1
- Počet výstupů:
- 7
- Průřez vodiče, vstup:
- 10-70 mm2
- Průřez vodiče, vstup AWG:
- 0-8 mm2
- Průřez vodiče, výstup:
- 1,5-35 mm2
- Průřez vodiče, výstup AWG:
- 2-16 mm2
- Šířka:
- 38,5 mm
- Vhodné pro extra jemné lanka bez koncovky:
- ne
- Vhodné pro extra jemné lanka:
- ne
- Vhodné pro jemné lanka bez koncovky:
- ne
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 63 mm
- Způsob montáže:
- DIN lišta
Blok pro rozdělení fází UVB 200 L G 1pól. 200A AL/CU 1000V šedý na DIN 1003207

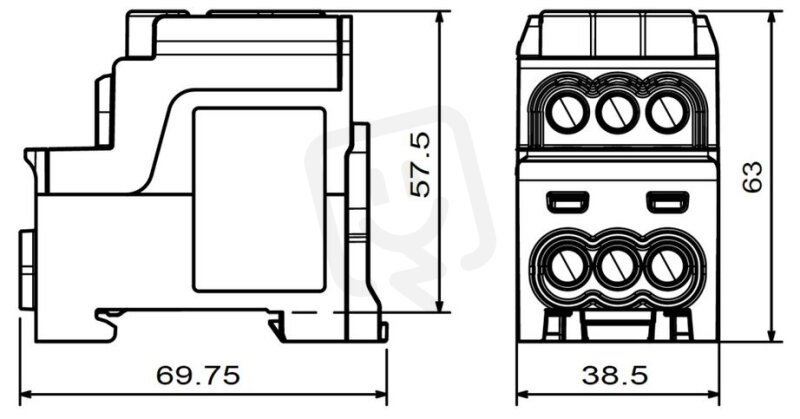

Blok pro rozdělení fází UVB 200 L G 1pól. (EAN: 4051589003032) je určen pro montáž na DIN lištu, má 1 pól, šroubové připojení a rozměry 63 × 38,5 × 69,75 mm (V׊×H).
Má nominální proud 200 A, jmenovité napětí 1000 V a disponuje bezpečným kontaktem.
Vstup je dimenzován na 10–70 mm² (AWG 0–8), výstupy na 1,5–35 mm² (AWG 2–16), se 1 vstupem a 7 výstupy, vhodný pro pevná jádra a lankové vodiče, není vhodný pro jemné nebo extra jemné lanka bez koncovky.
Proč si vybrat tento blok pro rozdělení fází?
- Jednopólová konstrukce vhodná pro přehledné rozdělení fází v jednoduchých obvodech.
- Jmenovitý proud 200 A umožňuje použití v rozvodech s vyšším zatížením.
- Kompatibilita s vodiči z hliníku i mědi (AL/CU) zaručuje pevné mechanické připojení vodičů různých materiálů.
- Jmenovité napětí 1000 V pro nasazení v systémech s vyšším pracovním napětím.
- Montáž na DIN lištu pro rychlou a standardizovanou instalaci v rozvaděči.
- Šedé provedení (kód 1003207) usnadňuje identifikaci a zařazení do dokumentace.
Interní název produktu
Blok pro rozdělení fází UVB 200 L G, 1pó
Podrobný popis produktu
UVB
Blok pro rozdělení fází UVB 200 L G, 1pól., 200A, AL/CU, 1000V, šedý, na DIN
Blok pro rozdělení fází UVB 200 L G, 1pólový, jmenovitý proud Cu 200A, Al 185A, jmenovité napětí 1000V AC / 1500V DC, barva šedá, montáž na DIN lištu, krytí IP20, vstup 1x70mm2, výstup 1x35mm2, 6x16mm2.
Bloky pro rozdělení fází (rozváděčové bloky) UVB 200 CU/AL slouží pro rozdělení přívodního kabelu/vodiče o průřezu max. 70 mm2 a 6 menších průřezů o hodnotě max. 16mm2. Bloky šetří místo v rozváděčích (vestavná šířka pouze 38,5 mm), protože jsou svorky umístěné nad sebou. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm. Proudová zatížitelnost je až 200 A. Svorka je vhodná pro měděné i hliníkové vodiče. A nabízí se v pěti barevných variantách - šedá, modrá, zelená, hnědá a černá. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:montáž na nosnou lištuúspora místa uvnitř rozváděčedostatek připojovacích místjmenovité napětí 1000V AC / 1500V DC
Blok pro rozdělení fází UVB 200 L G, 1pól., 200A, AL/CU, 1000V, šedý, na DIN
Blok pro rozdělení fází UVB 200 L G, 1pólový, jmenovitý proud Cu 200A, Al 185A, jmenovité napětí 1000V AC / 1500V DC, barva šedá, montáž na DIN lištu, krytí IP20, vstup 1x70mm2, výstup 1x35mm2, 6x16mm2.
Bloky pro rozdělení fází (rozváděčové bloky) UVB 200 CU/AL slouží pro rozdělení přívodního kabelu/vodiče o průřezu max. 70 mm2 a 6 menších průřezů o hodnotě max. 16mm2. Bloky šetří místo v rozváděčích (vestavná šířka pouze 38,5 mm), protože jsou svorky umístěné nad sebou. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm. Proudová zatížitelnost je až 200 A. Svorka je vhodná pro měděné i hliníkové vodiče. A nabízí se v pěti barevných variantách - šedá, modrá, zelená, hnědá a černá. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
