Blok pro rozdělení fází UVB 200 L B 1pól. 200A AL/CU 1000V hnědý na DIN 1003210
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem méně než 5 ks
Původně:
581,47 Kč
Cena po registraci:
519,16 Kč/ks
Po registraci bez DPH:
429,06 Kč
Vaše cena s DPH:
540,76 Kč/ks
Vaše cena bez DPH:
446,91 Kč/ks
ks
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELOSOS0823018
- Kód dodavatele:
- 1003210
- EAN:
- 4051589003339
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč

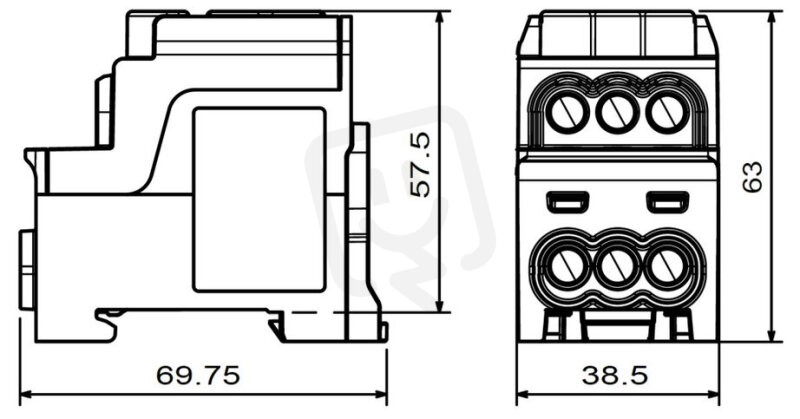

Technické parametry
- Druh připojení:
- šroubové
- Hloubka:
- 69,75 mm
- Nominální proud:
- 200 A
- Počet pólů:
- 1
- Počet vstupů:
- 1
- Počet výstupů:
- 7
- Průřez vodiče, vstup:
- 10-70 mm2
- Průřez vodiče, vstup AWG:
- 0-8 mm2
- Průřez vodiče, výstup:
- 1,5-35 mm2
- Průřez vodiče, výstup AWG:
- 2-16 mm2
- Šířka:
- 38,5 mm
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 63 mm
- Způsob montáže:
- DIN lišta

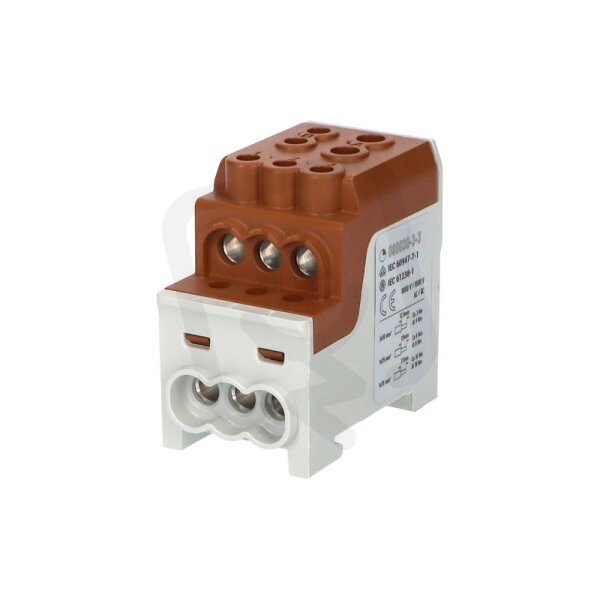

Blok pro rozdělení fází UVB 200 L B 1pól. 200A AL/CU 1000V hnědý na DIN 1003210
Blok pro rozdělení fází UVB 200 L B 1pól. 200A AL/CU 1000V hnědý na DIN 1003210 (EAN 4051589003339) je určen pro montáž na DIN lištu a nabízí 1 pól s 7 výstupy a 1 vstup se šroubovým připojením.
Má nominální proud 200 A a jmenovité napětí 1000 V, je vhodný pro pevná jádra a lankové vodiče (ale není vhodný pro jemné vodiče); průřez vodiče vstupu 10–70 mm2 (AWG 0–8) a průřez výstupu 1,5–35 mm2 (AWG 2–16).
Proč si vybrat tento blok pro rozdělení fází?
- Má 1 pól, takže je určen pro jednofázová zapojení.
- Jmenovitý proud 200 A, vhodný pro běžné zatížení rozvaděčů.
- Kompatibilní s AL/CU (hliník/měď) — svorky jsou navrženy pro pevné a spolehlivé mechanické upevnění obou materiálů.
- Jmenovité napětí 1000 V, přizpůsobené pro aplikace s vyšším izolačním napětím.
- Určený pro montáž na lištu DIN, což usnadňuje instalaci v rozvaděčích.
- Barva hnědá pro snadné rozlišení fáze při zapojování.
Interní název produktu
Blok pro rozdělení fází UVB 200 L B, 1pó
Podrobný popis produktu
Blok pro rozdělení fází UVB 200 L B, 1pól., 200A, AL/CU, 1000V, hnědý, na DIN
Blok pro rozdělení fází UVB 200 L B, 1pólový, jmenovitý proud Cu 200A, Al 185A, jmenovité napětí 1000V AC / 1500V DC, barva hnědá, montáž na DIN lištu, krytí IP20, vstup 1x70mm2, výstup 1x35mm2, 6x16mm2.
Bloky pro rozdělení fází (rozváděčové bloky) UVB 200 CU/AL slouží pro rozdělení přívodního kabelu/vodiče o průřezu max. 70 mm2 a 6 menších průřezů o hodnotě max. 16mm2. Bloky šetří místo v rozváděčích (vestavná šířka pouze 38,5 mm), protože jsou svorky umístěné nad sebou. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm. Proudová zatížitelnost je až 200 A. Svorka je vhodná pro měděné i hliníkové vodiče. A nabízí se v pěti barevných variantách - šedá, modrá, zelená, hnědá a černá. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti: montáž na nosnou lištu úspora místa uvnitř rozváděče dostatek připojovacích míst jmenovité napětí 1000V AC / 1500V DC
Blok pro rozdělení fází UVB 200 L B, 1pólový, jmenovitý proud Cu 200A, Al 185A, jmenovité napětí 1000V AC / 1500V DC, barva hnědá, montáž na DIN lištu, krytí IP20, vstup 1x70mm2, výstup 1x35mm2, 6x16mm2.
Bloky pro rozdělení fází (rozváděčové bloky) UVB 200 CU/AL slouží pro rozdělení přívodního kabelu/vodiče o průřezu max. 70 mm2 a 6 menších průřezů o hodnotě max. 16mm2. Bloky šetří místo v rozváděčích (vestavná šířka pouze 38,5 mm), protože jsou svorky umístěné nad sebou. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm. Proudová zatížitelnost je až 200 A. Svorka je vhodná pro měděné i hliníkové vodiče. A nabízí se v pěti barevných variantách - šedá, modrá, zelená, hnědá a černá. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
