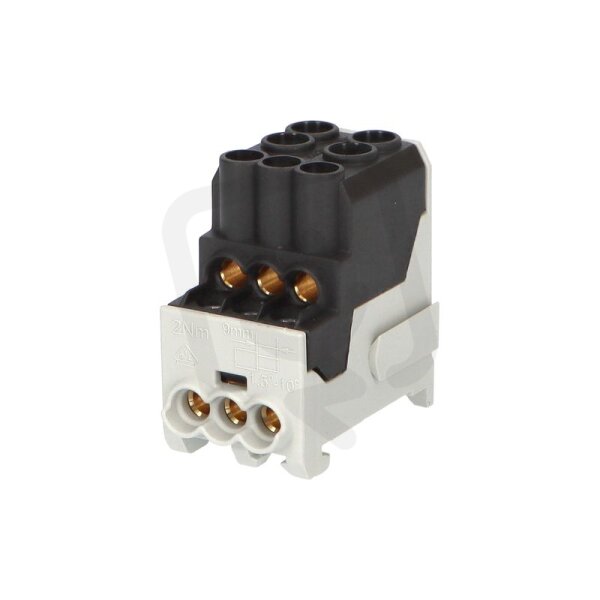

Blok pro rozdělení fází UVB 100 L S 1pól. 101A 1000V černý na DIN 1003201
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 50 ks
Původně:
222,60 Kč
Cena po registraci:
198,75 Kč/ks
Po registraci bez DPH:
164,26 Kč
Vaše cena s DPH:
207,02 Kč/ks
Vaše cena bez DPH:
171,09 Kč/ks
ks
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELOSOS0926431
- Kód dodavatele:
- 1003201
- EAN:
- 4051589800143
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Bezpečný kontakt:
- ano
- Druh připojení:
- šroubové
- Hloubka:
- 55,4 mm
- Nominální proud:
- 101 A
- Počet pólů:
- 1
- Počet vstupů:
- 2
- Počet výstupů:
- 6
- Průřez vodiče, vstup:
- 2,5-25 mm2
- Průřez vodiče, vstup AWG:
- 4-14 mm2
- Průřez vodiče, výstup:
- 1,5-10 mm2
- Průřez vodiče, výstup AWG:
- 8-16 mm2
- Šířka:
- 30,2 mm
- Vhodné pro extra jemné lanka bez koncovky:
- ne
- Vhodné pro extra jemné lanka:
- ne
- Vhodné pro jemné lanka bez koncovky:
- ne
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 49 mm
- Způsob montáže:
- DIN lišta
Blok pro rozdělení fází UVB 100 L S 1pól. 101A 1000V černý na DIN 1003201
Blok pro rozdělení fází UVB 100 L S 1pól. 101A 1000V (EAN 4051589800143) s 1 pólem a šroubovým připojením určený pro montáž na DIN lištu.
Má nominální proud 101 A, 2 vstupy a 6 výstupů s rozsahy průřezů výstupů 1,5–10 mm² a vstupů 2,5–25 mm² (AWG vstup 4–14, AWG výstup 8–16).
Rozměry: výška 49 mm, šířka 30,2 mm, hloubka 55,4 mm; vhodný pro pevná jádra a lankové vodiče, není určen pro jemné vodiče.
Proč si vybrat tento blok pro rozdělení fází?
- Navržen pro rozdělení fází — model UVB 100 L S.
- Má 1 pól.
- Podporuje jmenovitý proud 101 A.
- Provozní napětí až 1000 V.
- Snadná montáž na lištu DIN.
- Dodáván v černém provedení.
Interní název produktu
Blok pro rozdělení fází UVB 100 L S, 1pó
Podrobný popis produktu
UVB
Blok pro rozdělení fází UVB 100 L S, 1pól., 101A, 1000V, černý, na DIN
Blok pro rozdělení fází UVB 100 L S, 1pólový, jmenovitý proud 101A, jmenovité napětí 1000V, barva černá, montáž na DIN lištu, krytí IP20, vstup 2x25mm2, výstup 6x10mm2, řaditelný.
Bloky pro rozdělení fází (rozváděčové bloky) UVB 100 slouží pro rozdělení přívodního kabelu/vodiče o průřezu max. 25 mm2 a 6 menších průřezů o hodnotě max. 10mm2. Bloky šetří místo v rozváděčích (vestavná šířka pouze 28 mm), protože jsou svorky umístěné nad sebou. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm. Proudová zatížitelnost je až 101 A. Mosazná svorka je vhodná pro měděné vodiče. Bloky UVB jsou řaditelné do sebe. A nabízí se v pěti barevných variantách - šedá, modrá, zelená, hnědá a černá. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:montáž na nosnou lištuúspora místa uvnitř rozváděčedostatek připojovacích místjmenovité napětí 1000 V ACřaditelné vedle sebe
Blok pro rozdělení fází UVB 100 L S, 1pól., 101A, 1000V, černý, na DIN
Blok pro rozdělení fází UVB 100 L S, 1pólový, jmenovitý proud 101A, jmenovité napětí 1000V, barva černá, montáž na DIN lištu, krytí IP20, vstup 2x25mm2, výstup 6x10mm2, řaditelný.
Bloky pro rozdělení fází (rozváděčové bloky) UVB 100 slouží pro rozdělení přívodního kabelu/vodiče o průřezu max. 25 mm2 a 6 menších průřezů o hodnotě max. 10mm2. Bloky šetří místo v rozváděčích (vestavná šířka pouze 28 mm), protože jsou svorky umístěné nad sebou. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm. Proudová zatížitelnost je až 101 A. Mosazná svorka je vhodná pro měděné vodiče. Bloky UVB jsou řaditelné do sebe. A nabízí se v pěti barevných variantách - šedá, modrá, zelená, hnědá a černá. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
