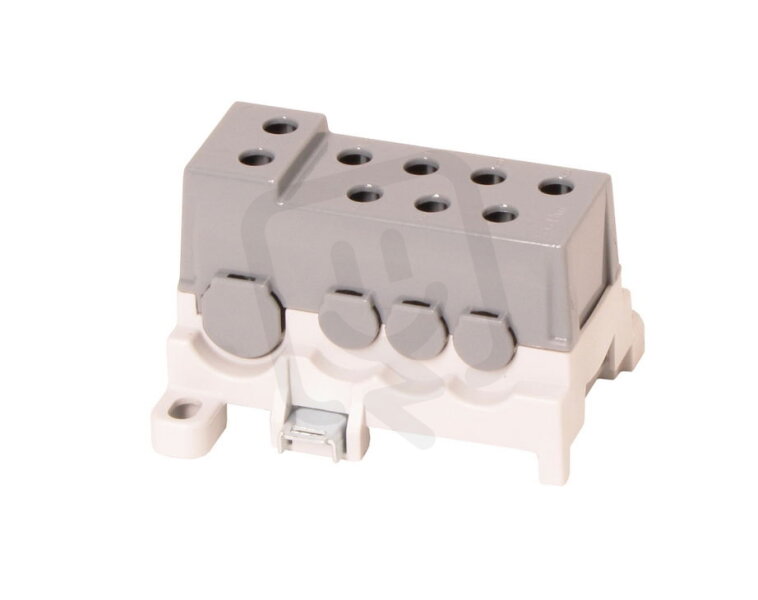

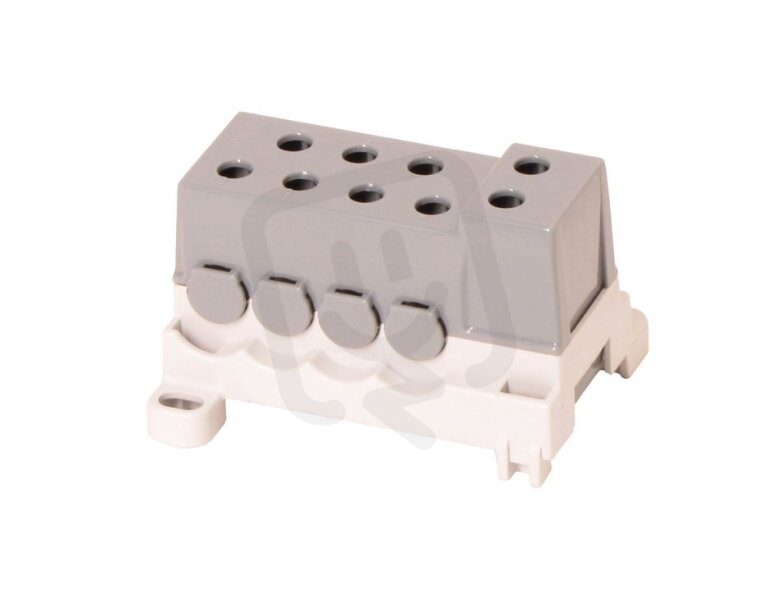

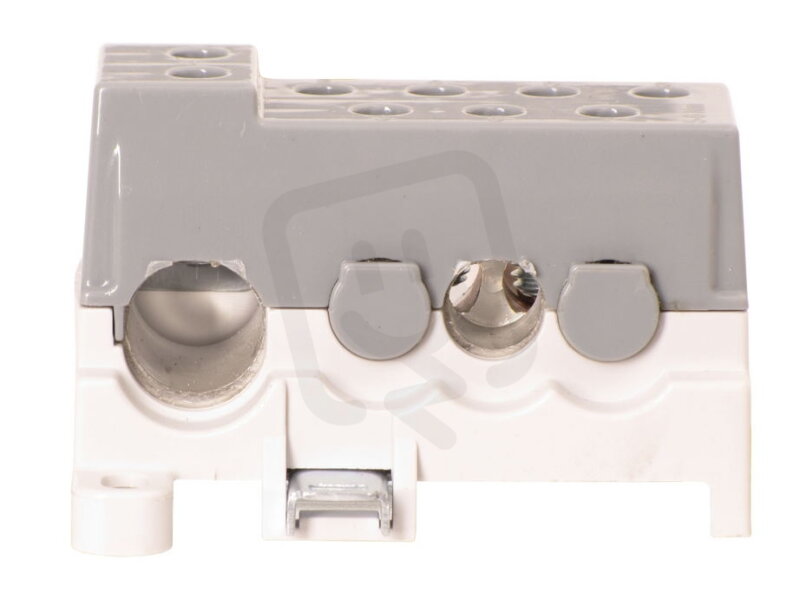

Blok pro rozdělení fází PVBS 250-7 1pól. AL/CU 250A 690V šedý na DIN/panel
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 5 ks
Původně:
971,46 Kč
Cena po registraci:
867,38 Kč/ks
Po registraci bez DPH:
716,84 Kč
Vaše cena s DPH:
903,46 Kč/ks
Vaše cena bez DPH:
746,66 Kč/ks
ks
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELOSOS0926439
- Kód dodavatele:
- 1003953
- EAN:
- 4025221406208
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Bezpečný kontakt:
- ano
- Druh připojení:
- šroubové
- Hloubka:
- 45 mm
- Nominální proud:
- 250 A
- Počet pólů:
- 1
- Počet vstupů:
- 1
- Počet výstupů:
- 7
- Průřez vodiče, vstup:
- 10-95 mm2
- Průřez vodiče, vstup AWG:
- 0-8 mm2
- Průřez vodiče, výstup:
- 2,5-50 mm2
- Průřez vodiče, výstup AWG:
- 1-14 mm2
- Šířka:
- 72 mm
- Vhodné pro extra jemné lanka bez koncovky:
- ne
- Vhodné pro extra jemné lanka:
- ne
- Vhodné pro jemné lanka bez koncovky:
- ne
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 47 mm
- Způsob montáže:
- Na DIN lištu/šroubem
Blok pro rozdělení fází PVBS 250-7 1pól. AL/CU 250A 690V šedý na DIN/panel
Blok pro rozdělení fází PVBS 250-7 1pól. AL/CU 250A 690V (EAN 4025221406208) s 1 pólem, 7 výstupy a nominálním proudem 250 A pro jmenovité napětí 690 V.
Montáž je možná na DIN lištu nebo šroubem s šroubovým připojením; vhodné pro pevná jádra a lankové vodiče (vstup: 10–95 mm² (0–8 AWG), výstupy: 2,5–50 mm² (1–14 AWG)), rozměry 72×47×45 mm a s bezpečným kontaktem, není však vhodný pro jemné nebo extra jemné lanka bez koncovky.
Proč si vybrat tento blok pro rozdělení fází?
- Vhodný pro zapojení s 1 pólem.
- Umožňuje proudové zatížení do 250 A.
- Navržen pro provoz při napětí až 690 V.
- Vyroben z kombinace materiálů AL/CU, přičemž měděné části zvyšují mechanickou odolnost spojů.
- Diskrétní šedé provedení vhodné do rozvaděčů a na panel.
- Jednoduchá montáž na DIN/panel pro rychlou instalaci.
Interní název produktu
Blok pro rozdělení fází PVBS 250-7, 1pól
Podrobný popis produktu
PVBS
Blok pro rozdělení fází PVBS 250-7, 1pól., AL/CU, 250A, 690V, šedý, na DIN/panel
Blok pro rozdělení fází PVBS 250-7, 1pólový, pro AL/CU vodiče, jmenovitý proud 250A, jmenovité napětí 690V, barva šedá, montáž na DIN lištu / PANEL, krytí IP20, vstup 1x95mm2, výstup 7x50mm2, rozměr 72x45x47mm.

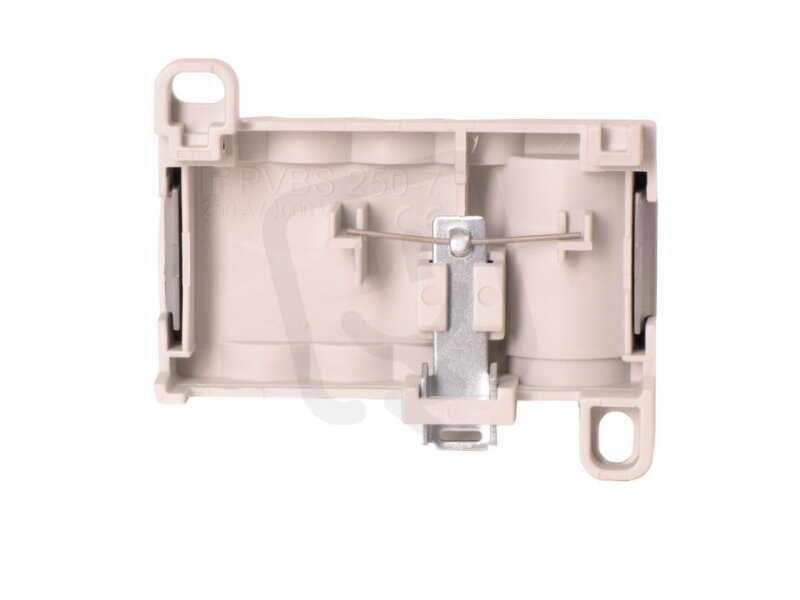

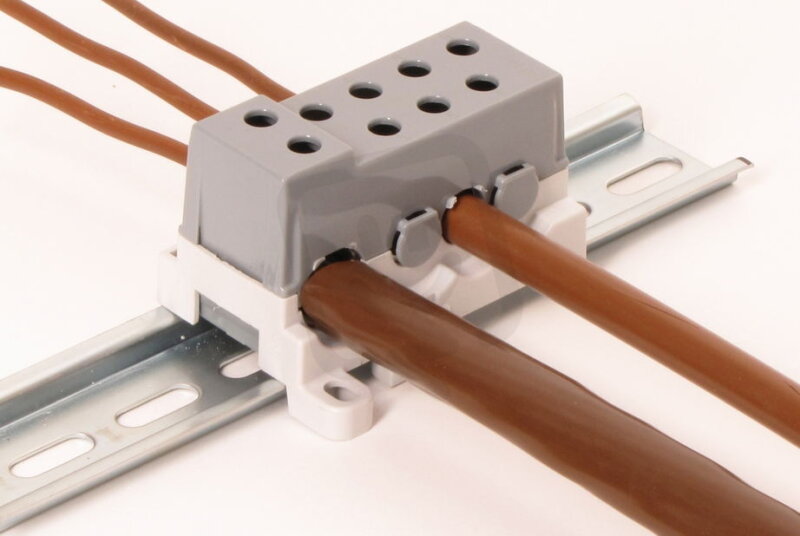

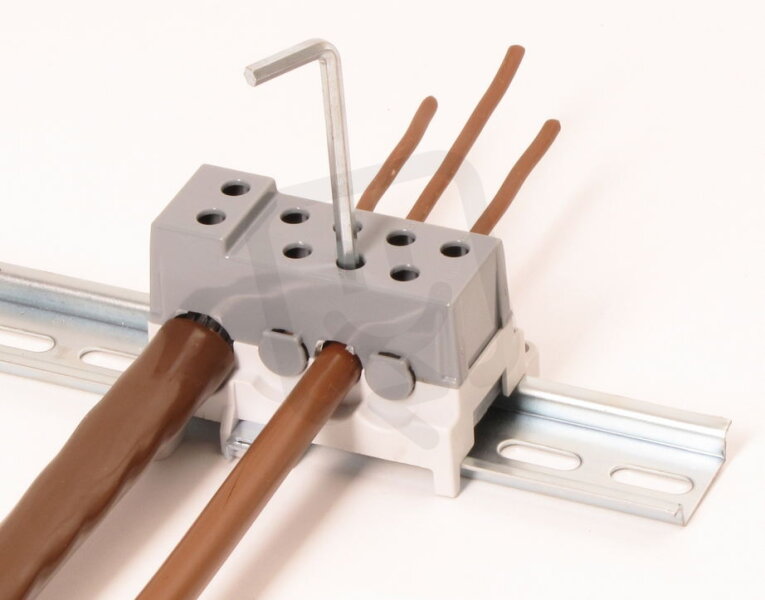

Bloky pro rozdělení fází (rozváděčové bloky) PVBS slouží pro rozdělení přívodního kabelu/vodiče/sběrnice o velkém průřezu na několik menších průřezů. Přívod může být jak kulatý, tak plochý typ vodiče. Bloky značně šetří místo v rozváděčích oproti klasickým třmenovým svorkám. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm (s možností dodatečného upevnění šroubem). Vyráběny jsou až do proudové zatížitelnosti 500 A. Povrchově upravená svorka je vhodná jak pro hliníkové, tak pro měděné vodiče. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:montáž na nosnou lištuúspora místa uvnitř rozváděčedostatek připojovacích místjmenovité napětí 690 V AC (Ui = 1000 V)
Blok pro rozdělení fází PVBS 250-7, 1pól., AL/CU, 250A, 690V, šedý, na DIN/panel
Blok pro rozdělení fází PVBS 250-7, 1pólový, pro AL/CU vodiče, jmenovitý proud 250A, jmenovité napětí 690V, barva šedá, montáž na DIN lištu / PANEL, krytí IP20, vstup 1x95mm2, výstup 7x50mm2, rozměr 72x45x47mm.
Bloky pro rozdělení fází (rozváděčové bloky) PVBS slouží pro rozdělení přívodního kabelu/vodiče/sběrnice o velkém průřezu na několik menších průřezů. Přívod může být jak kulatý, tak plochý typ vodiče. Bloky značně šetří místo v rozváděčích oproti klasickým třmenovým svorkám. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm (s možností dodatečného upevnění šroubem). Vyráběny jsou až do proudové zatížitelnosti 500 A. Povrchově upravená svorka je vhodná jak pro hliníkové, tak pro měděné vodiče. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
