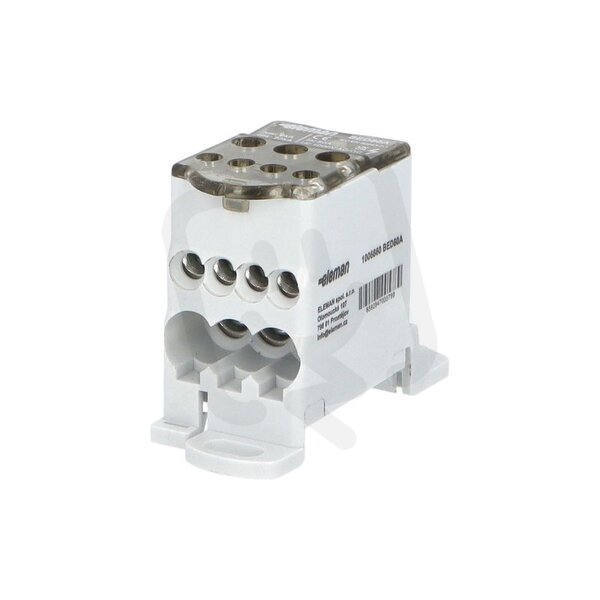

Blok pro rozdělení fází BED80A, 1P, Al/Cu, 80A, 1000V AC/DC, šedá, na DIN/panel
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
146,57 Kč
Cena po registraci:
130,86 Kč/ks
Po registraci bez DPH:
108,15 Kč
Vaše cena s DPH:
136,31 Kč/ks
Vaše cena bez DPH:
112,65 Kč/ks
ks
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELOSOS2111459
- Kód dodavatele:
- 1006860
- EAN:
- 8592847005789
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Bezpečný kontakt:
- ano
- Druh připojení:
- šroubové
- Hloubka:
- 66 mm
- Nominální proud:
- 80 A
- Počet pólů:
- 1
- Počet vstupů:
- 3
- Počet výstupů:
- 7
- Průřez vodiče, vstup:
- 6-16 mm2
- Průřez vodiče, výstup:
- 2,5-16 mm2
- Šířka:
- 27 mm
- Vhodné pro extra jemné lanka bez koncovky:
- ne
- Vhodné pro extra jemné lanka:
- ne
- Vhodné pro jemné lanka bez koncovky:
- ne
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 46 mm
- Způsob montáže:
- Na DIN lištu/šroubem
Blok pro rozdělení fází BED80A, 1P, Al/Cu, 80A, 1000V AC/DC, šedá, na DIN/panel
BED80A 1P Al/Cu 80A 1000V DIN, šedý najdete v kategoriích Svorky, svorkovnice, Distribuční svorkovnice, Instalační, izolační a spojovací materiál, výrobce Eleman, EAN 8592847005789, kód dodavatele 1006860. Blok pro rozdělení fází BED80A, 1P, Al/Cu, 80A, 1000V AC/DC, šedá, na DIN/panel nabízíme od 1 ks. Kód EMAS BED80A 1P Al/Cu 80A 1000V DIN, šedý je ELOSOS2111459.
Interní název produktu
BED80A 1P Al/Cu 80A 1000V DIN, šedý
Podrobný popis produktu
BED
Blok pro rozdělení fází BED80A, 1pól., Al/Cu, 80A, 1000V AC/ DC, šedý, na DIN/ panel
Blok pro rozdělení fází BED80A, 1pólový, pro Al/ Cu vodiče, jmenovitý proud 80A, jmenovité napětí 1000V AC/ DC, barva šedá, montáž na DIN lištu/ panel, krytí IP20, vstup 1x6-16mm2, výstup 4x2,5-6, 2x2,5-16mm2. Rozměry ŠxVxH: 27,2x46,8x65,9 mm.
Blok pro rozdělení fází (rozváděčový blok) BED80A slouží pro rozdělení přívodního kabelu/vodiče o velkém průřezu na několik menších průřezů. Blok značně šetří místo v rozváděčích oproti klasickým třmenovým svorkám. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Je určen k instalaci na nosnou lištu 35 mm nebo na nosný panel/ desku. Vyrobený je na proudové zatížitelnosti 80 A. Povrchově upravená svorka je vhodná jak pro hliníkové, tak pro měděné vodiče. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Blok pro rozdělení fází BED80A, 1pól., Al/Cu, 80A, 1000V AC/ DC, šedý, na DIN/ panel
Blok pro rozdělení fází BED80A, 1pólový, pro Al/ Cu vodiče, jmenovitý proud 80A, jmenovité napětí 1000V AC/ DC, barva šedá, montáž na DIN lištu/ panel, krytí IP20, vstup 1x6-16mm2, výstup 4x2,5-6, 2x2,5-16mm2. Rozměry ŠxVxH: 27,2x46,8x65,9 mm.
Blok pro rozdělení fází (rozváděčový blok) BED80A slouží pro rozdělení přívodního kabelu/vodiče o velkém průřezu na několik menších průřezů. Blok značně šetří místo v rozváděčích oproti klasickým třmenovým svorkám. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Je určen k instalaci na nosnou lištu 35 mm nebo na nosný panel/ desku. Vyrobený je na proudové zatížitelnosti 80 A. Povrchově upravená svorka je vhodná jak pro hliníkové, tak pro měděné vodiče. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
