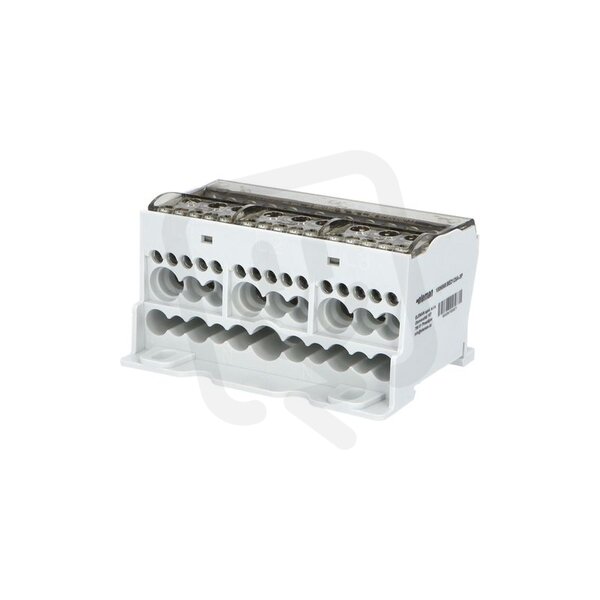

Blok pro rozdělení fází BED125A-3P, 3P+N,Al/Cu,125A,690V AC/DC,šedá,na DIN/panel
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
629,42 Kč
Cena po registraci:
561,98 Kč/ks
Po registraci bez DPH:
464,45 Kč
Vaše cena s DPH:
585,36 Kč/ks
Vaše cena bez DPH:
483,77 Kč/ks
ks
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELOSOS2111467
- Kód dodavatele:
- 1006868
- EAN:
- 8592847005871
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Bezpečný kontakt:
- ano
- Druh připojení:
- šroubové
- Hloubka:
- 74,26 mm
- Nominální proud:
- 125 A
- Počet pólů:
- 3
- Počet vstupů:
- 9
- Počet výstupů:
- 35
- Průřez vodiče, vstup:
- 1,5-35 mm2
- Průřez vodiče, výstup:
- 1,5-16 mm2
- Šířka:
- 99,4 mm
- Vhodné pro extra jemné lanka bez koncovky:
- ne
- Vhodné pro extra jemné lanka:
- ne
- Vhodné pro jemné lanka bez koncovky:
- ne
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 52 mm
- Způsob montáže:
- Na DIN lištu/šroubem
Blok pro rozdělení fází BED125A-3P, 3P+N,Al/Cu,125A,690V AC/DC,šedá,na DIN/panel
BED125A-3P+N Al/Cu 125A 690V DIN šedý najdete v kategoriích Svorky, svorkovnice, Distribuční svorkovnice, Instalační, izolační a spojovací materiál, výrobce Eleman, EAN 8592847005871, kód dodavatele 1006868. Blok pro rozdělení fází BED125A-3P, 3P+N,Al/Cu,125A,690V AC/DC,šedá,na DIN/panel nabízíme od 1 ks. Kód EMAS BED125A-3P+N Al/Cu 125A 690V DIN šedý je ELOSOS2111467.
Interní název produktu
BED125A-3P+N Al/Cu 125A 690V DIN šedý
Podrobný popis produktu
BED
Blok pro rozdělení fází BED125A-3P, 3pól+N., Al/Cu, 125A, 690V AC/ DC, šedý, na DIN/ panel
Blok pro rozdělení fází BED125A-3P, 3pólový + N lišta, pro Al/ Cu vodiče, jmenovitý proud 125A, jmenovité napětí 690V AC/ DC, barva šedá, montáž na DIN lištu/ panel, krytí IP20, vstup 3x(1x6-35), 3x(5x1,5-6), 3x(2x4-16)mm2, N lišta 1x6-35, 4x1,5-6, 6x4-16mm2. Rozměry ŠxVxH: 99,4x52,2x74,26 mm.
Blok pro rozdělení fází (rozváděčový blok) BED125A-3P slouží pro rozdělení přívodních kabelů/vodičů o velkém průřezu na několik menších průřezů. 3pólový blok je složen ze tří oddělených svorek a samoststné N lišty. Blok značně šetří místo v rozváděčích oproti klasickým třmenovým svorkám. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Je určen k instalaci na nosnou lištu 35 mm nebo na nosný panel/ desku. Vyrobený je na proudové zatížitelnosti 125 A. Povrchově upravená svorka je vhodná jak pro hliníkové, tak pro měděné vodiče. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Blok pro rozdělení fází BED125A-3P, 3pól+N., Al/Cu, 125A, 690V AC/ DC, šedý, na DIN/ panel
Blok pro rozdělení fází BED125A-3P, 3pólový + N lišta, pro Al/ Cu vodiče, jmenovitý proud 125A, jmenovité napětí 690V AC/ DC, barva šedá, montáž na DIN lištu/ panel, krytí IP20, vstup 3x(1x6-35), 3x(5x1,5-6), 3x(2x4-16)mm2, N lišta 1x6-35, 4x1,5-6, 6x4-16mm2. Rozměry ŠxVxH: 99,4x52,2x74,26 mm.
Blok pro rozdělení fází (rozváděčový blok) BED125A-3P slouží pro rozdělení přívodních kabelů/vodičů o velkém průřezu na několik menších průřezů. 3pólový blok je složen ze tří oddělených svorek a samoststné N lišty. Blok značně šetří místo v rozváděčích oproti klasickým třmenovým svorkám. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Je určen k instalaci na nosnou lištu 35 mm nebo na nosný panel/ desku. Vyrobený je na proudové zatížitelnosti 125 A. Povrchově upravená svorka je vhodná jak pro hliníkové, tak pro měděné vodiče. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
