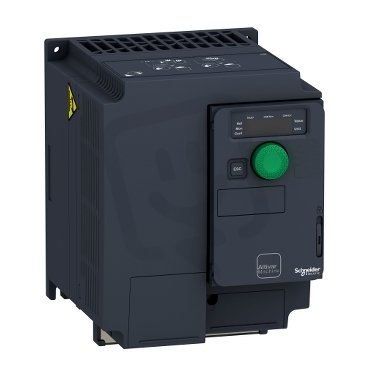

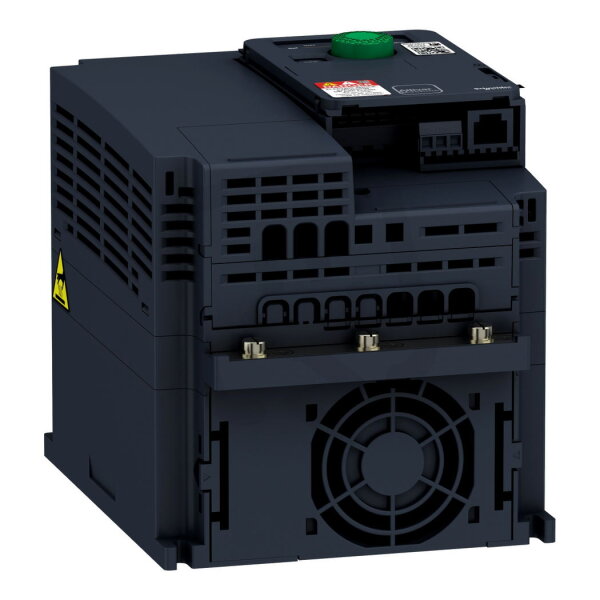

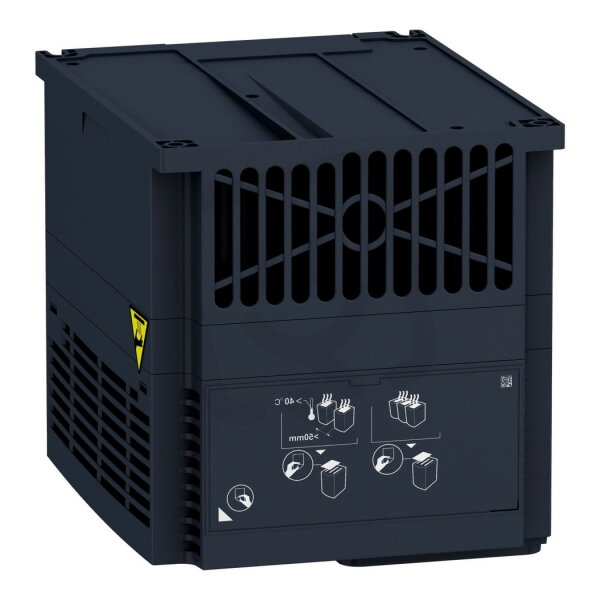

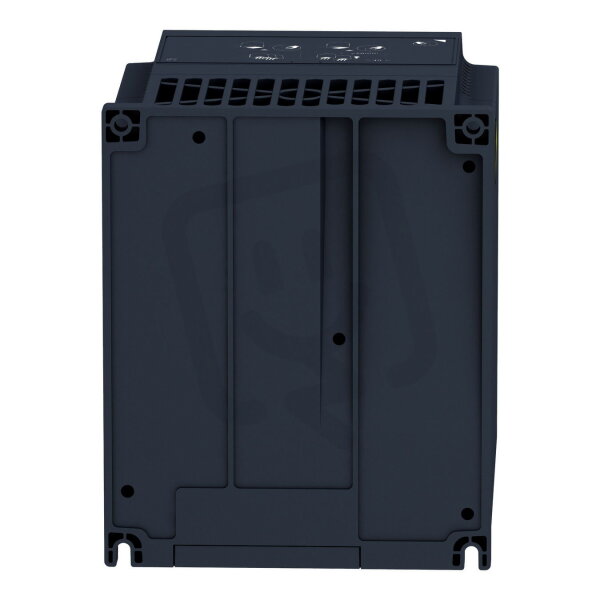

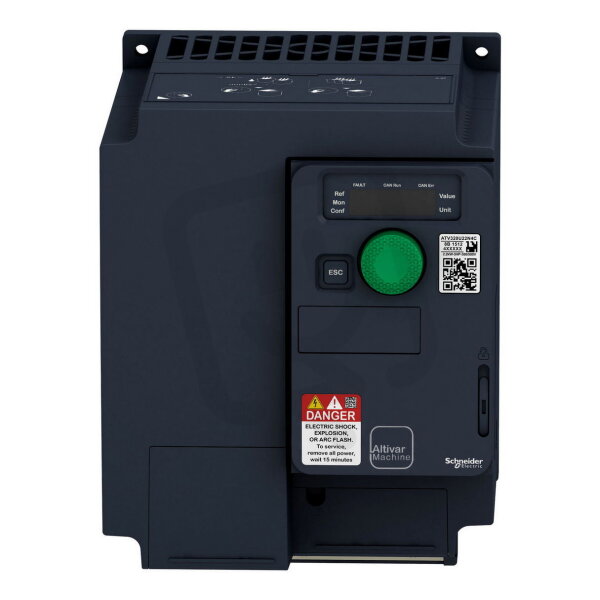

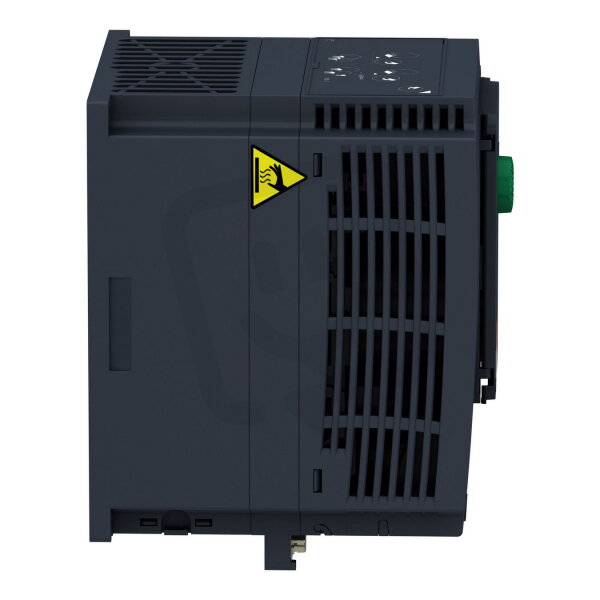

Frekvenční měnič 3kW 7,1 A 3x380-500V IP20 třída 3C3/3S2 EMC filtr C2 compact
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem méně než 5 ks
Původně:
26 467,70 Kč
Cena po registraci:
23 632,30 Kč/ks
Po registraci bez DPH:
19 530,83 Kč
Vaše cena s DPH:
24 615,25 Kč/ks
Vaše cena bez DPH:
20 343,18 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPROS0708884
- Kód dodavatele:
- ATV320U30N4C
- EAN:
- 3606480966774
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,36 Kč
Technické parametry
- Frekvence sítě:
- 50/60 Hz
- Hloubka:
- 158 mm
- Max. výstupní frekvence:
- 599 Hz
- Max. výstupní napětí:
- 500 V
- Optické rozhraní:
- ne
- Počet HW rozhraní RS-232:
- 0
- Počet HW rozhraní RS-422:
- 0
- Počet HW rozhraní RS-485:
- 1
- Počet HW rozhraní USB:
- 0
- Počet HW rozhraní prům. Ethernetu:
- 1
- Počet HW rozhraní serial TTY:
- 0
- Počet analogových vstupů:
- 3
- Počet analogových výstupů:
- 1
- Počet dalších HW rozhraní:
- 1
- Počet digitálních vstupů:
- 6
- Počet digitálních výstupů:
- 1
- Počet paralelních HW rozhraní:
- 0
- Počet rozhraní PROFINET:
- 0
- Počet vstupních fází:
- 3
- Počet výstupních fází:
- 3
- Podpora CAN:
- ano
- Podpora Data-Highway:
- ne
- Podpora DeviceNet Safety:
- ne
- Podpora DeviceNet:
- ano
- Podpora EIB:
- ne
- Podpora Ethernet/IP:
- ano
- Podpora Foundation Fieldbus:
- ne
- Podpora INTERBUS:
- ne
- Podpora INTERBUS-Safety:
- ne
- Podpora LON:
- ne
- Podpora MODBUS:
- ano
- Podpora PROFIBUS:
- ano
- Podpora PROFINET CBA:
- ne
- Podpora PROFINET IO:
- ano
- Podpora PROFIsafe:
- ne
- Podpora SERCOS:
- ne
- Podpora SUCONET:
- ne
- Podpora SafetyBUS p:
- ne
- Podpora TCP/IP:
- ne
- Podpora jiných typů sběrnic:
- ano
- Podpora pro ASI:
- ne
- Použití v průmyslu:
- ano
- Připojení k PC:
- ano
- S řídící jednotkou:
- ano
- Šířka:
- 140 mm
- Síťové napětí:
- 380-500 V
- Stupeň krytí (IP):
- IP20
- Stupeň ochrany (NEMA):
- 1
- Typ převodníku:
- U převodník
- Výška:
- 184 mm
- Výstupní proud I2N:
- 7,1 A
Frekvenční měnič 3kW 7,1 A 3x380-500V IP20 třída 3C3/3S2 EMC filtr C2 compact
Frekvenční měnič 3 kW (EAN 3606480966774) s řídicí jednotkou je určený pro průmyslové řízení otáček motorů.
Nabízí vstupní napětí 3×380–500 V, výstupní proud 7,1 A, maximální výstupní frekvenci 599 Hz, typ převodníku U-převodník a vestavěný EMC filtr C2 compact při stupni krytí IP20.
Pro komunikaci a řízení je vybaven MODBUS, Ethernet/IP, PROFINET IO, PROFIBUS, DeviceNet a CAN, dále 1× průmyslovým Ethernet, RS-485, připojením k PC a I/O rozhraním: 3 analogové vstupy, 1 analogový výstup, 6 digitálních vstupů a 1 digitální výstup.
Proč zvolit tento frekvenční měnič?
- Nabízí výkon 3 kW, vhodný pro pohon středně výkonných motorů.
- Proudová kapacita 7,1 A umožňuje provoz motorů s odpovídající zátěží.
- Je navržen pro napájení ze sítě 3x380–500 V, takže se hodí do různých průmyslových instalací.
- Maximální výstupní frekvence 599 Hz umožňuje provoz při vyšších otáčkách motoru.
- Má vestavěnou řídicí jednotku (ano), která usnadňuje konfiguraci a řízení pohonu.
- Zabudovaný EMC filtr C2 snižuje elektromagnetické rušení v instalaci.
Interní název produktu
ATV320U30N4C Frekvenční měnič
Podrobný popis produktu
Tento frekvenční měnič Altivar 320 může napájet 3fázové synchronní a asynchronní motory. Kompaktní provedení umožňuje svislé stohování pohonů v rámech stroje. Pracuje při jmenovitém napájení až 3 kW / 4 hp a jmenovitém napětí od 380 V do 500 V AC. Jeho robustní konstrukce se deskami s potištěnými obvody třídy 3C3 IEC 60721-3 umožňuje rozšířit dostupnost stroje v náročných podmínkách prostředí, například při okolní teplotě do 60 °C bez nutnosti dalšího chlazení. Zahrnuje také paralelní připojení motorů a speciálních pohonů pomocí poměru napětí/frekvence a statické rychlosti a úspory energie pro synchronní motory s otevřenou smyčkou. Software pohonu obsahuje 5 bezpečnostních funkcí, které pomáhají strojům splňovat bezpečnostní požadavky, ať už jsou používány ve spojení s bezpečnostním modulem Preventa. Tyto bezpečnostní funkce jsou konfigurovány pomocí softwaru SoMove. Zařízení Altivar Machine ATV320 bylo navrženo pro výrobce strojů (OEM), kteří splňují jednoduché a pokročilé požadavky na použití zahrnuté do balení, manipulace s materiálem, zpracování materiálu, mechanické pohony a zdvihání. Splňuje mezinárodní normy IEC/EN 61800-5-1 a IEC/EN 61800-3 (odolnost a emise vedením a vyzařováním EMC). Certifikuje se také CEC, ULG, CSA, NOM, EAC a RCM. S pohony Altivar Machine ATV320 jsou k dispozici příslušenství pro montáž (brzdné odpory, síťové tlumivky, motorové tlumivky, další filtry EMC). Typ externího příslušenství a příslušenství závisí na napájení. Je navržen k montáži do svislé polohy (+/- 10 °) na panel díky 4 montážním otvorům. Plně se integruje do systému EcoStruxure Machine od firmy Schneider Electric prostřednictvím DTM. Disky ATV320 lze konfigurovat, řídit a diagnostikovat přímo v softwaru SoMachine a SoMove pomocí stejné poště softwaru (DTM). Je ekologický a splňuje směrnice, jako jsou RoHS, WEEE atd., týkající se ochrany životního prostředí.
