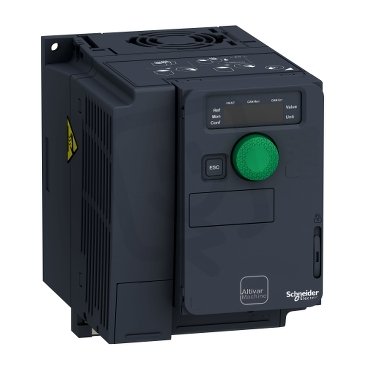

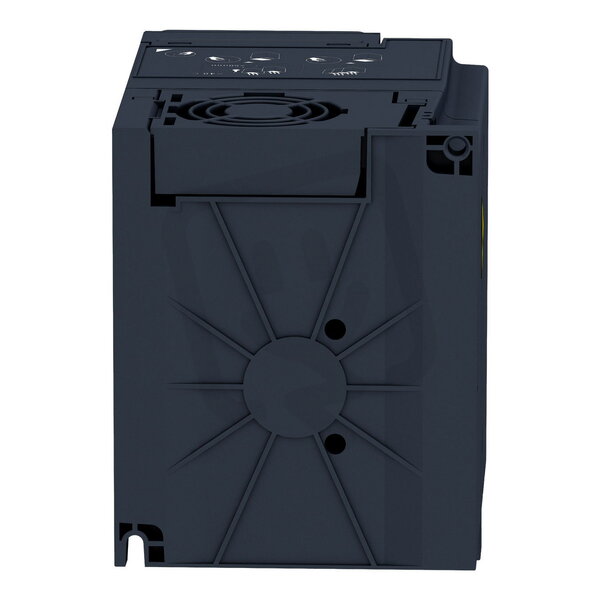

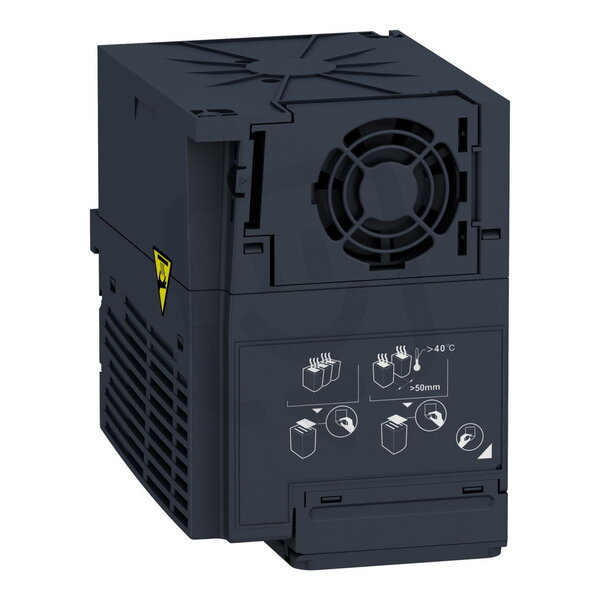

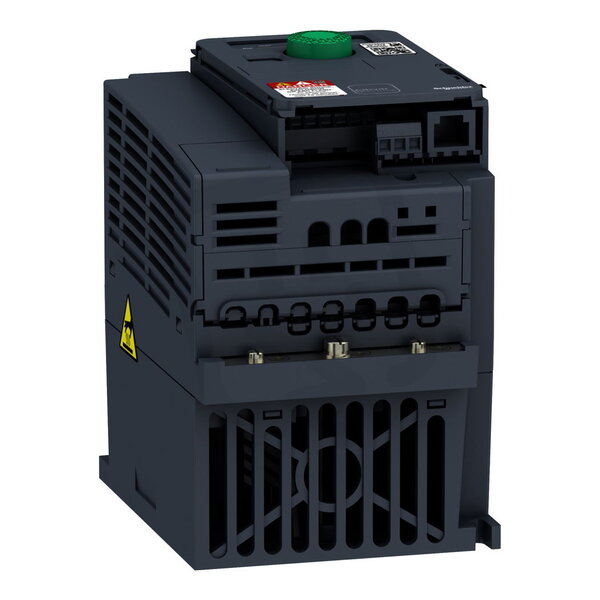

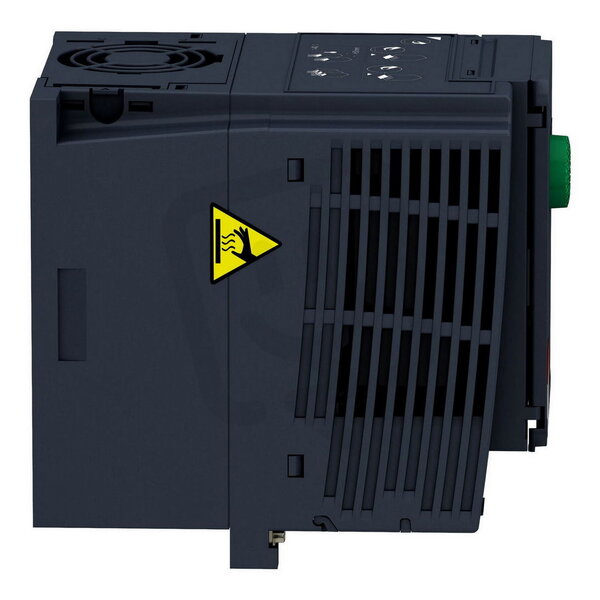

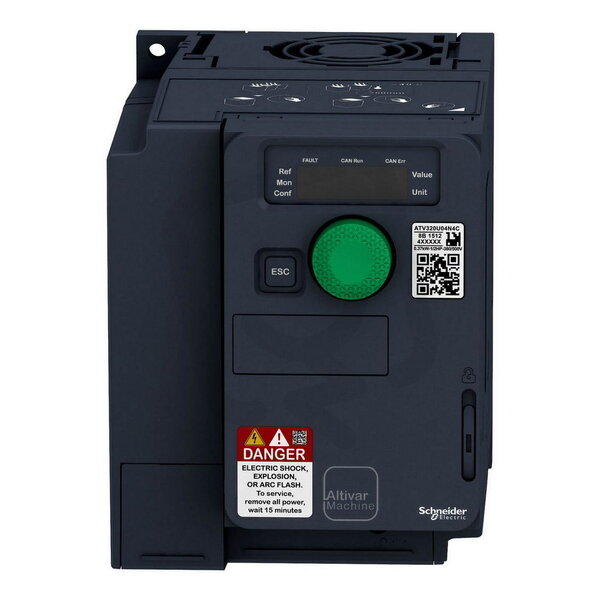

Frekvenční měnič 1,5kW 4,1 A 3x380-500V IP20 třída 3C3/3S2 EMC filtr C2 compact
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPROS0709477
- Kód dodavatele:
- ATV320U15N4C
- EAN:
- 3606480966750
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,36 Kč
Technické parametry
- Frekvence sítě:
- 50/60 Hz
- Hloubka:
- 158 mm
- Max. výstupní frekvence:
- 599 Hz
- Max. výstupní napětí:
- 500 V
- Optické rozhraní:
- ne
- Počet HW rozhraní RS-232:
- 0
- Počet HW rozhraní RS-422:
- 0
- Počet HW rozhraní RS-485:
- 1
- Počet HW rozhraní USB:
- 0
- Počet HW rozhraní prům. Ethernetu:
- 1
- Počet HW rozhraní serial TTY:
- 0
- Počet analogových vstupů:
- 3
- Počet analogových výstupů:
- 1
- Počet dalších HW rozhraní:
- 1
- Počet digitálních vstupů:
- 6
- Počet digitálních výstupů:
- 1
- Počet paralelních HW rozhraní:
- 0
- Počet rozhraní PROFINET:
- 0
- Počet vstupních fází:
- 3
- Počet výstupních fází:
- 3
- Podpora CAN:
- ano
- Podpora Data-Highway:
- ne
- Podpora DeviceNet Safety:
- ne
- Podpora DeviceNet:
- ano
- Podpora EIB:
- ne
- Podpora Ethernet/IP:
- ano
- Podpora Foundation Fieldbus:
- ne
- Podpora INTERBUS:
- ne
- Podpora INTERBUS-Safety:
- ne
- Podpora LON:
- ne
- Podpora MODBUS:
- ano
- Podpora PROFIBUS:
- ano
- Podpora PROFINET CBA:
- ne
- Podpora PROFINET IO:
- ano
- Podpora PROFIsafe:
- ne
- Podpora SERCOS:
- ne
- Podpora SUCONET:
- ne
- Podpora SafetyBUS p:
- ne
- Podpora TCP/IP:
- ne
- Podpora jiných typů sběrnic:
- ano
- Podpora pro ASI:
- ne
- Použití v průmyslu:
- ano
- Připojení k PC:
- ano
- S řídící jednotkou:
- ano
- Šířka:
- 105 mm
- Síťové napětí:
- 380-500 V
- Stupeň krytí (IP):
- IP20
- Stupeň ochrany (NEMA):
- 1
- Typ převodníku:
- U převodník
- Výška:
- 142 mm
- Výstupní proud I2N:
- 4,1 A
Frekvenční měnič 1,5kW 4,1 A 3x380-500V IP20 třída 3C3/3S2 EMC filtr C2 compact
Frekvenční měnič 1,5 kW (EAN: 3606480966750) s řídící jednotkou je určen pro třífázové napájení 3x380–500 V se 3 vstupními a 3 výstupními fázemi.
Nabízí max. výstupní napětí 500 V, max. výstupní frekvenci 599 Hz a výstupní proud 4,1 A, používá U převodník a má krytí IP20 (rozměry 105×142×158 mm).
Pro komunikaci podporuje MODBUS, Ethernet/IP, PROFINET IO, PROFIBUS, CAN a DeviceNet, disponuje 1 průmyslovým Ethernet rozhraním a 1 RS‑485, možností připojení k PC a I/O: 3 analogové vstupy, 1 analogový výstup, 6 digitálních vstupů a 1 digitální výstup.
Proč zvolit právě tento frekvenční měnič?
- Je určen pro třífázové napájení 3×380–500 V, což umožňuje použití v běžných průmyslových sítích.
- Umožňuje výstupní napětí až 500 V a laditelnou frekvenci do 599 Hz pro přesné řízení otáček motoru.
- Vyrábí výkon 1,5 kW při jmenovitém proudu 4,1 A, vhodný pro středně výkonné aplikace.
- Disponuje 3 vstupními a 3 výstupními fázemi a je typu U převodníku, vhodného pro standardní třífázové motory.
- Krytí IP20 a zařazení do třídy 3C3/3S2 s integrovaným EMC filtrem C2 compact S odpovídá montáži v rozvaděči a požadavkům EMC.
- Má zabudovanou řídicí jednotku (ano), optické rozhraní však není k dispozici (ne), což ovlivní volbu připojení a komunikace.
Interní název produktu
ATV320U15N4C Frekvenční měnič 1,5 kW
