Analogová adresovatelná ústředna EPS s m
Obecné parametry
- Značka:
- Lites
- Kód zboží:
- ELOSOS1340238
- Kód dodavatele:
- MHU 115/A
- EAN:
- 2050000715594
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,84 Kč
Popis – Analogová adresovatelná ústředna EPS s m
Analogová adresovatelná ústředna EPS s m najdete v kategoriích Spínací a jistící přístroje, Poplachový systém, Centrála pro bezpečnostní systém, Rozvodnice, výkonové spínací a jistící prvky, výrobce Lites, EAN 2050000715594, kód dodavatele MHU 115/A. Analogová adresovatelná ústředna EPS s m nabízíme od 1 ks. Kód EMAS Analogová adresovatelná ústředna EPS s m je ELOSOS1340238.
Podrobný popis produktu

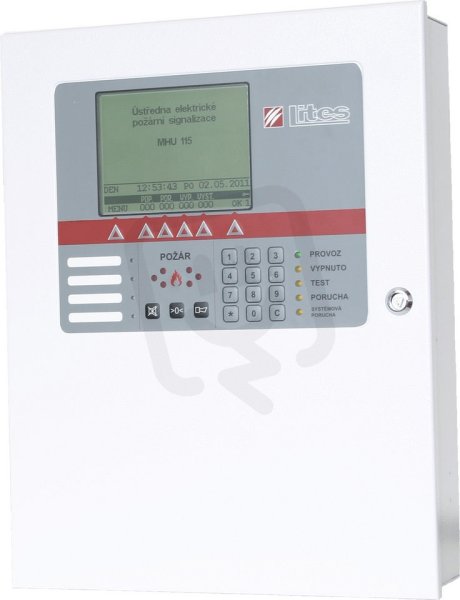

Analogová adresovatelná ústředna elektrické požární signalizace s modulovou strukturou s kapacitou až 256 prvků. Ústřednu je možno doplnit o modul komunikace SL-RS 485 umožňující připojení tabla obsluhy, jednotek výstupů, vstupně/výstupních jednotek, OPPO. Pro síťování až 16 ústředen a tabel obsluhy po izolovaném vedení je možno doplnit ústřednu o modul komunikace RS 485/422.
- Modulová struktura
- Grafický displej s podsvícením přehledně zobrazující stavy systému
- Strukturované menu pro snadné ovládání pomocí 6 multifunkčních tlačítek
- Strukturovaná paměť na více než 1000 událostí systému
- Možnost připojení tiskárny
- Připojení PC přes USB nebo sériový port
- Konfigurace a diagnostika systému z PC
- Aktualizace firmware ústředny pomocí PC
- Kompatibilita se stávajícími hlásiči a prvky systémů LITES
Modulová struktura poskytuje:
- 2 pozice pro linkové či smyčkové moduly s možností připojení až 256 prvků
- 1 pozici pro modul komunikace po jednoduché nebo kruhové lince SL-RS 485 umožňující připojit až 16 zařízení
- 1 pozici pro modul komunikace po izolované jednoduché nebo kruhové lince RS 485/422 umožňující vzájemné propojení až 16 ústředen a tabel obsluhy
- 3 programovatelné vstupy
- 6 programovatelných výstupů
| TECHNICKÉ PARAMETRY | |
|---|---|
| Napájení | 230V+10%-15% / 50 Hz ± 5% |
| Příkon | max. 75 VA |
| Náhradní akumulátorový zdroj: | |
| uvnitř ústředny | 2 × 12 V / 12Ah |
| vně ústředny | 2 × 12 V / 38 Ah |
| Počet linkových/smyčkových modulů | 1 nebo 2 |
| Linkový modul | |
| Zapojení a vedení linek | kruhové (rozdělitelné na jednoduché), dvoudrátové, větvitelné |
| Počty adres ústředna/linka | 256/128 |
| Typy připojitelných prvků | adresovatelné a analogové hlásiče a prvky systému LITES |
| Smyčkový modul: | |
| Zapojení smyček | vyvážená smyčka |
| Počty smyček ústředna/modul | 8/4 |
| Počty smyček ústředna/modul | max. 25 |
| Typy připojitelných prvků | konvenční hlásiče systému LITES |
| Odpor vedení linky/smyčky | max. 100 Ω |
| Vstupy optoizolované | 3 × 9 ÷30 V |
| Výstupy hlídané otevřený kolektor | 6 × max. 30 V, 0,15 A |
| Komunikační kanály: | |
| SL-RS 485 | linka pro připojení prvků s danou komunikací |
| RS 485/422 | izolovaná linka pro síťování ústředen |
| RS 232 | pro připojení sériové tiskárny nebo konfiguračního PC |
| USB | pro připojení konfiguračního PC |
| Výstupní napětí | 24V |
| Krytí podle ČSN EN 60529 | IP 30 |
| Zařízení třídy ochrany dle ČSN EN 60950 | I |
| Stupeň odrušení podle ČSN EN 55022 | zařízení třídy B |
| Rozměry | (332 × 420 × 108) mm |
| Hmotnost (bez náhradního zdroje) | cca 6 kg |
Konfigurační a diagnostický program
Systém umožňuje velmi široké možnosti programování, které se definují v konfiguračním programu na PC, a pomocí USB nebo sériového rozhraní se nahrávají do ústředny. Konfigurační program slouží k přiřazení uživatelských textů jednotlivým adresám systému, parametrizaci interaktivních hlásičů, vytváření jednotlivých skupin hlásičů a definování jejich vlastností. Dále slouží k definování vlastností a vzájemných vazeb v systému, jako jsou například podmínky pro aktivaci jednotlivých výstupů, aktivaci uživatelských dvoubarevných LED, způsob signalizace při aktivaci vstupů a podobně. Slouží také diagnostice systému a aktualizaci firmware ústředen.
