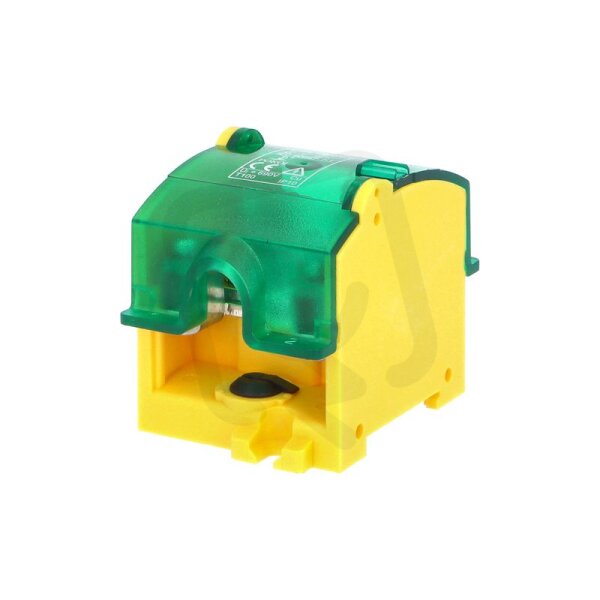

Stoupací svorkovnice OBL 70/25-1 PE krytá na DIN/panel 1pól. 1x 70mm2 a 4x25mm2
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 5 ks
Původně:
513,95 Kč
Cena po registraci:
458,88 Kč/ks
Po registraci bez DPH:
379,24 Kč
Vaše cena s DPH:
477,97 Kč/ks
Vaše cena bez DPH:
395,02 Kč/ks
ks
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELOSOS0785783
- Kód dodavatele:
- 1008751
- EAN:
- 5907570300552
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Bezpečný kontakt:
- ano
- Druh připojení:
- šroubové
- Hloubka:
- 77 mm
- Nominální proud:
- 192 A
- Počet pólů:
- 1
- Počet vstupů:
- 1
- Počet výstupů:
- 4
- Průřez vodiče, vstup:
- 6-70 mm2
- Průřez vodiče, vstup AWG:
- 0-10 mm2
- Průřez vodiče, výstup:
- 4-25 mm2
- Průřez vodiče, výstup AWG:
- 4-12 mm2
- Šířka:
- 53 mm
- Vhodné pro extra jemné lanka bez koncovky:
- ne
- Vhodné pro extra jemné lanka:
- ne
- Vhodné pro jemné lanka bez koncovky:
- ne
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 65 mm
- Způsob montáže:
- DIN lišta
Stoupací svorkovnice OBL 70/25-1 PE krytá na DIN/panel 1pól. 1x 70mm2 a 4x25mm2
Stoupací svorkovnice OBL 70/25-1 PE (EAN: 5907570300552) je 1pólová krytá svorkovnice se šroubovým připojením určená pro montáž na DIN lištu.
Umožňuje připojit 1 vstup 6–70 mm2 a 4 výstupy 4–25 mm2, má nominální proud 192 A, je vhodná pro pevná jádra a lankové vodiče, ale není určena pro jemné ani extra jemné lankové vodiče bez koncovky.
Rozměry: šířka 53 mm, výška 65 mm, hloubka 77 mm; disponuje bezpečným kontaktem a podporou vodičů AWG vstup 0–10 a výstupy 4–12.
Proč si vybrat tuto stoupací svorkovnici?
- Je 1pólová, vhodná pro zapojení samostatného obvodu nebo odbočení hlavního vedení.
- Umožňuje připojení vodičů s průřezy 1×70 mm² a 4×25 mm², takže zvládne kombinaci hlavního přívodu a rozvětvení.
- Je určena pro připojení PE (ochranného vodiče), čímž zajišťuje přehledné a bezpečné vyvedení uzemnění.
- Disponuje krytovaným provedením, které snižuje riziko náhodného dotyku živých částí.
- Umožňuje montáž na DIN lištu nebo panel, což usnadňuje instalaci v rozvaděči i na montážním panelu.
- Využívá stoupací svorky pro pevné a přehledné uchycení vodičů bez složitých úprav.
Interní název produktu
8751 Svorkovnice stoupací OBL 70/25-1 PE
Podrobný popis produktu
OBL
Svorkovnice stoupací OBL 70/25-1 PE, krytá, na DIN/panel, 1pól., 1x 70mm2 a 4x25mm2
Svorkovnice stoupací OBL 70/25-1, krytá, montáž na DIN / panel, 1pólová, vstup 1x70mm2, výstup 4x25mm2, jmenovitý proud 192A, jmenovité napětí 690V, rozměry: 65x53x77mm, krytí IP10, barva zeleno-žlutá.
Svorky OBL s krytem pro stoupací vedení (krytí IP10) pro použití např. v bytových domech. Hlavní stoupací kabel (vodič) není nutné přerušit, svorky jsou konstruovány pro průběžné napojení odboček. Jsou určeny k instalaci na nosnou lištu (s možností dodatečného upevnění šroubem), mosazná svorka je vhodná pro měděné vodiče, nabízené varianty umožňují odbočení vždy z jednoho pólu čtyřmi vodiči.
Hlavní přednosti:rychlá montáž bez nutnosti krátit hlavní kabelsvorky jsou určeny pro montáž na nosnou lištujmenovité napětí 690 V ACplombovatelné
Svorkovnice stoupací OBL 70/25-1 PE, krytá, na DIN/panel, 1pól., 1x 70mm2 a 4x25mm2
Svorkovnice stoupací OBL 70/25-1, krytá, montáž na DIN / panel, 1pólová, vstup 1x70mm2, výstup 4x25mm2, jmenovitý proud 192A, jmenovité napětí 690V, rozměry: 65x53x77mm, krytí IP10, barva zeleno-žlutá.
Svorky OBL s krytem pro stoupací vedení (krytí IP10) pro použití např. v bytových domech. Hlavní stoupací kabel (vodič) není nutné přerušit, svorky jsou konstruovány pro průběžné napojení odboček. Jsou určeny k instalaci na nosnou lištu (s možností dodatečného upevnění šroubem), mosazná svorka je vhodná pro měděné vodiče, nabízené varianty umožňují odbočení vždy z jednoho pólu čtyřmi vodiči.
Hlavní přednosti:
