Univerzální svorka UK 50/3x1 A 160A 3pól. AL/CU krytá šedá na DIN Eleman 1006647
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELOSOS0800734
- Kód dodavatele:
- 1006647
- EAN:
- 8592847003976
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Bezpečný kontakt:
- ano
- Druh připojení:
- šroubové
- Hloubka:
- 48 mm
- Nominální proud:
- 135 A
- Počet pólů:
- 3
- Počet vstupů:
- 6
- Průřez vodiče, vstup:
- 2,5-50 mm2
- Průřez vodiče, vstup AWG:
- 1-14 mm2
- Šířka:
- 49 mm
- Vhodné pro extra jemné lanka bez koncovky:
- ne
- Vhodné pro extra jemné lanka:
- ne
- Vhodné pro jemné lanka bez koncovky:
- ne
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 43 mm
- Způsob montáže:
- Na DIN lištu/šroubem
Univerzální svorka UK 50/3x1 A 160A 3pól. AL/CU krytá šedá na DIN Eleman 1006647

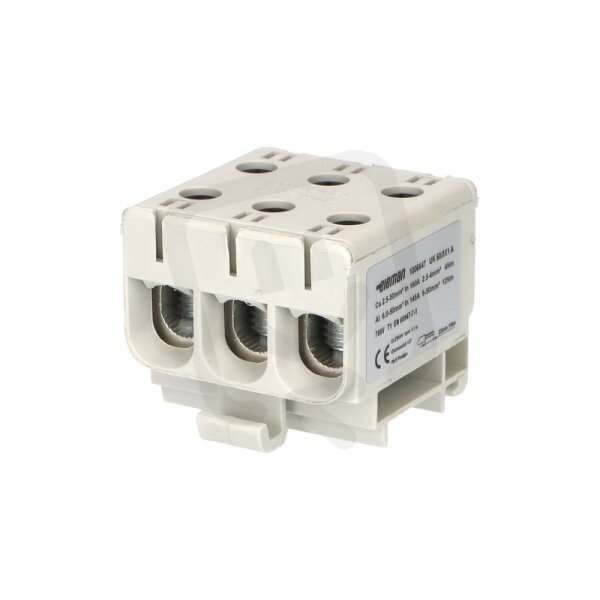

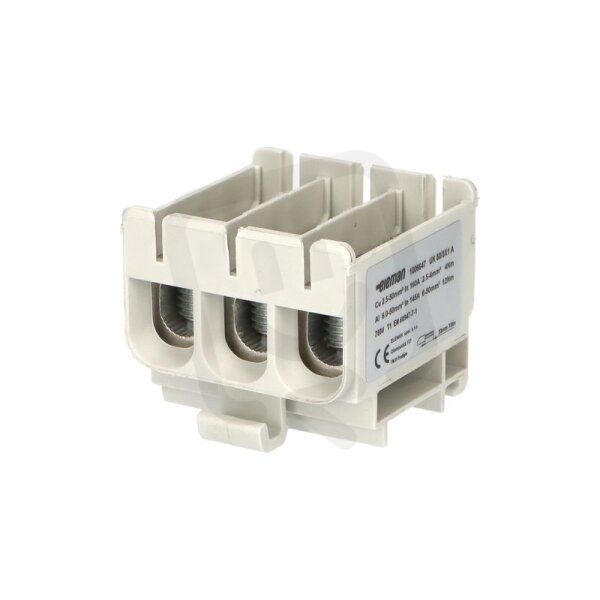

Univerzální svorka UK 50/3x1 A 160A 3pól. AL/CU krytá šedá Eleman 1006647 (EAN: 8592847003976) je trojpólová svorka určená pro montáž na DIN lištu nebo šroubem.
Svorka nabízí 6 vstupů se šroubovým připojením, podporuje vodiče o průřezu 2,5–50 mm2 (AWG 1–14) pro pevná jádra a lankové vodiče a je dimenzovaná na nominální proud 135 A.
Rozměry jsou 49 × 48 × 43 mm, materiál AL/CU a svorka disponuje bezpečným kontaktem.
Proč si vybrat tuto svorku?
- Patří do řady UK 50, což označuje univerzální provedení pro různá zapojení.
- Je konstruovaná jako třípólová, ideální pro rozvody s třemi vodiči.
- Má jmenovitý proud 160 A, vhodný pro silnější obvody.
- Je určena pro hliníkové i měděné vodiče a klade důraz na pevné mechanické upevnění.
- Umožňuje montáž na DIN lištu, což usnadňuje instalaci do rozvaděčů.
- Je dodána s šedým krytem, který kryje spoje a zlepšuje manipulaci.
Interní název produktu
6647 Svorka univerzální UK 50/3x1 A, 160
Podrobný popis produktu
Svorka univerzální UK 50/3x1 A, 160A, 3pól., AL/CU, krytá, šedá, na DIN
Univerzální připojovací svorka UK 50/3x1 A - šedá.
Standardní řada univerzálních svorek s širokou nabídkou připojitelnosti vodičů (1,5 - 240 mm2). Umožňuje připojení jak hliníkových tak měděných vodičů a to až do 240 mm2. Jedná se o 1-pólové svorky v plastovém pouzdře (vyjma sestavy UK 50/3x1, ta je 3-pólová a typy UK 35/3x1 A+N/PE, UK 50/3x1 A+N/PE ty jsou 5-pólové). Umísťují se na nosnou lištu 35 mm (DIN lišta). Výborné izolační vlastnosti zajišťuje pouzdro vyrobené z polyamidu (PA). Cenově dostupné řešení pro nejrůznější aplikace. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
- široký rozsah připojitelnosti vodičů (od 1,5 mm2 až do 240 mm2)
- jmenovité napětí až 1000 V AC/DC
- montáž na nosnou lištu
- připojení měděných i hliníkových vodičů
- univerzální cenově dostupné řešení
