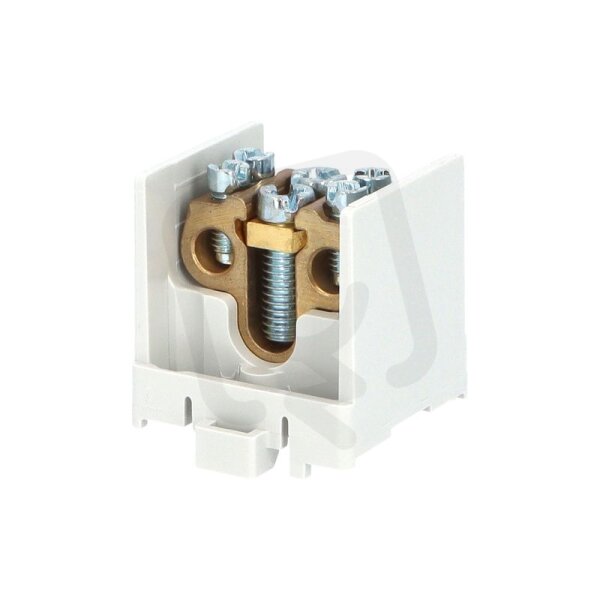

Stoupací svorkovnice HAK/1/35 nekrytá 100A 1pól 1x35mm2 a 2x25mm2 na DIN 1000518
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 5 ks
Původně:
317,54 Kč
Cena po registraci:
283,52 Kč/ks
Po registraci bez DPH:
234,31 Kč
Vaše cena s DPH:
295,31 Kč/ks
Vaše cena bez DPH:
244,06 Kč/ks
ks
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELSOKR0544928
- Kód dodavatele:
- 1000518
- EAN:
- 4051589812108
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Bezpečný kontakt:
- ne
- Druh připojení:
- šroubové
- Hloubka:
- 44 mm
- Nominální proud:
- 100 A
- Počet pólů:
- 1
- Počet vstupů:
- 1
- Počet výstupů:
- 2
- Průřez vodiče, vstup:
- 4-35 mm2
- Průřez vodiče, vstup AWG:
- 2-12 mm2
- Průřez vodiče, výstup:
- 2,5-25 mm2
- Průřez vodiče, výstup AWG:
- 4-14 mm2
- Šířka:
- 40 mm
- Vhodné pro extra jemné lanka bez koncovky:
- ne
- Vhodné pro extra jemné lanka:
- ne
- Vhodné pro jemné lanka bez koncovky:
- ne
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 40 mm
- Způsob montáže:
- DIN lišta
Stoupací svorkovnice HAK/1/35 nekrytá 100A 1pól 1x35mm2 a 2x25mm2 na DIN 1000518
Stoupací svorkovnice HAK/1/35 (EAN 4051589812108) je nekrytá, 1pólová svorka s nominálním proudem 100 A a šroubovým připojením určená pro montáž na DIN lištu.
Má 1 vstup a 2 výstupy s podporovanými průřezy vodičů: vstup 4–35 mm2 (AWG 2–12), výstupy 2,5–25 mm2 (AWG 4–14).
Je vhodná pro pevná jádra a lankové vodiče, není však vhodná pro jemné nebo extra jemné lanko bez koncovky.
Proč si vybrat tuto svorkovnici?
- Díky nekrytému provedení umožňuje snadný přístup při zapojování a údržbě.
- Jmenovitý proud 100 A je vhodný pro napájení silových větví a stoupacích rozvodů.
- Jednopólová konstrukce (1 pól) se hodí pro jednoduché rozdělení fází v rozvodech.
- Umožňuje připojení vodičů s průřezy 1×35 mm² a 2×25 mm², což usnadňuje kombinaci hlavního a přídavného napájení.
- Navržena pro instalaci na DIN lištu, takže se snadno integruje do standardních rozvaděčů.
- Označení produktu 1000518 usnadňuje identifikaci a objednávání.
Interní název produktu
518 HAK/1/35 1 pol. 35mm2 svorkovnice
Podrobný popis produktu
HAK
Svorkovnice stoupací HAK/1/35, nekrytá, 100A, 1pól., 1x35mm2 a 2x25mm2, na DIN
Otevřená 1-pólová svorka HAK/1/35, se vstupy 1x 35mm2 a výstupy 2x 25mm2.
Otevřené svorky HAK pro stoupací vedení (krytí IP00) pro použití např. v bytových domech. Hlavní stoupací kabel (vodič) není nutné přerušit, svorky jsou konstruovány pro průběžné napojení odboček. Jsou určeny k instalaci na nosnou lištu (s možností dodatečného upevnění šroubem), mosazná svorka je vhodná pro měděné vodiče, nabízené varianty umožňují odbočení vždy z jednoho pólu dvěma nebo čtyřmi vodiči (respektive s více vodiči u svorky PEN/PE). Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Svorkovnice stoupací HAK/1/35, nekrytá, 100A, 1pól., 1x35mm2 a 2x25mm2, na DIN
Otevřená 1-pólová svorka HAK/1/35, se vstupy 1x 35mm2 a výstupy 2x 25mm2.
Otevřené svorky HAK pro stoupací vedení (krytí IP00) pro použití např. v bytových domech. Hlavní stoupací kabel (vodič) není nutné přerušit, svorky jsou konstruovány pro průběžné napojení odboček. Jsou určeny k instalaci na nosnou lištu (s možností dodatečného upevnění šroubem), mosazná svorka je vhodná pro měděné vodiče, nabízené varianty umožňují odbočení vždy z jednoho pólu dvěma nebo čtyřmi vodiči (respektive s více vodiči u svorky PEN/PE). Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
