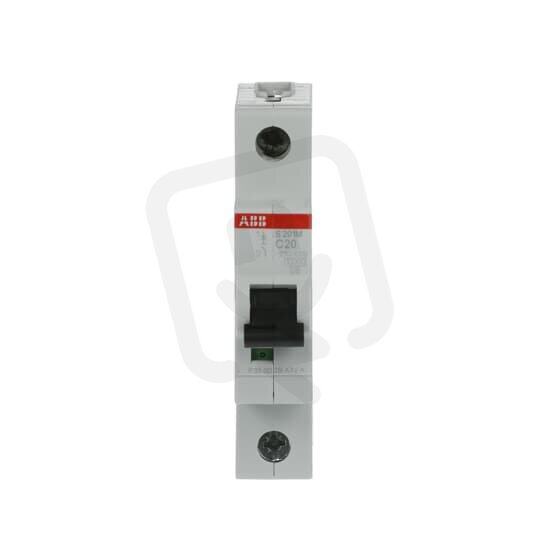

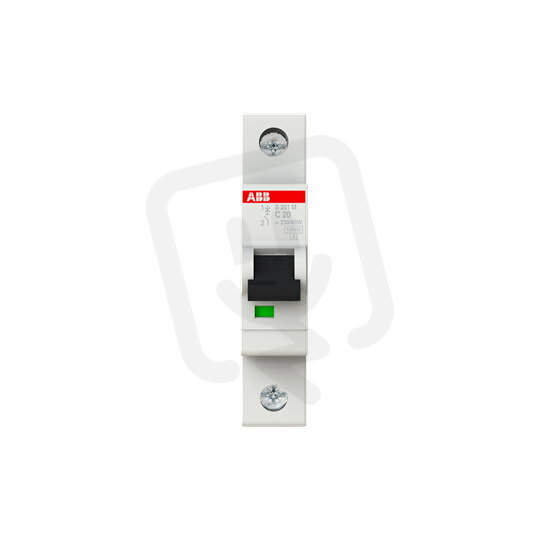

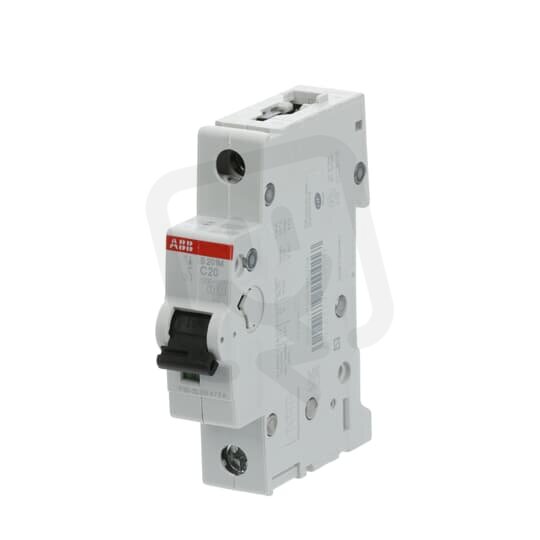

S201M-C20 1 fázový jistič 20 A char. C 10kA ABB 2CDS271001R0204
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
278,91 Kč
Cena po registraci:
249,04 Kč/ks
Po registraci bez DPH:
205,82 Kč
Vaše cena s DPH:
259,39 Kč/ks
Vaše cena bez DPH:
214,37 Kč/ks
ks
Obecné parametry
- Značka:
- ABB
- Kód zboží:
- ELPROS0134526
- Kód dodavatele:
- 2CDS271001R0204
- EAN:
- 4016779550017
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,12 Kč
- Produktová řada:
- S201M
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 20 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 1
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 1
- Pro průřez pevného vodiče:
- 0,75-35 mm2
- Průřez vícežilového připojení:
- 0,75-25 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC/DC
- Vestavěná hloubka:
- 69 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 6 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 15 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 2,5 W
S201M-C20 1 fázový jistič 20 A char. C 10kA ABB 2CDS271001R0204
S201M-C20 (EAN: 4016779550017) je jednopólový modulární jistič s charakteristikou C a jmenovitým proudem 20 A pro AC/DC 230 V instalace o modulární šířce 1.
Má vypínací schopnost 10 kA (lcn EN 60898 při 400 V) a 15 kA Icu podle IEC, krytí IP20, vestavěnou hloubku 69 mm, provozní teplotu -25–55 °C, podporuje doplňkovou výbavu a nepřepíná N vodič.
Proč si vybrat tento jistič?
- Jistič je určen pro jednofázové zapojení a má 1 pól, což odpovídá popisu "1 fázový jistič".
- Jmenovitý proud je 20 A, vhodný pro ochranu obvodů s tímto zatížením.
- Má spouštěcí charakteristiku C, která je běžná pro obvody s přechodnými proudovými nárazy při zapnutí.
- Vypínací schopnost podle EN 60898 činí při 400 V 10 kA a při 230 V 6 kA, což ovlivňuje odolnost vůči zkratovým proudům.
- Podporuje typ napětí AC/DC, takže jej lze použít v obvodech střídavého i stejnosměrného proudu.
- Patří do produktové řady S201M a zabírá 1 modul v rozváděči, což usnadňuje montáž a rozšíření systému.
Interní název produktu
2CDS271001R0204 S201M-C20 Jistič
Podrobný popis produktu
S201M-C20; 1 fázový jistič, jmenovitý proud In: 20 A, vypínací charakteristika: C, vypínací schopnost Icn: 10 kA
