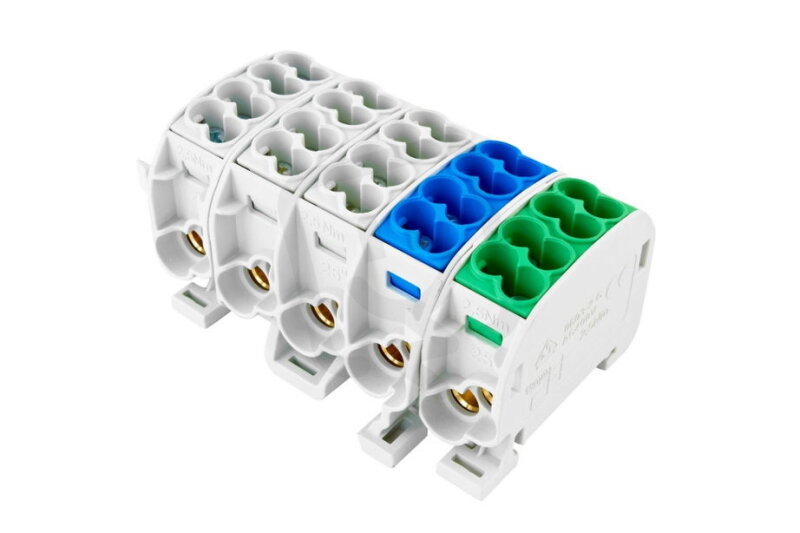

Rozbočovací svorkovnice HLAK 25//5 C PEN3L 152A 5pól. CU IP20 3xŠ/M/Z na DIN
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 5 ks
Původně:
381,97 Kč
Cena po registraci:
341,05 Kč/ks
Po registraci bez DPH:
281,86 Kč
Vaše cena s DPH:
355,23 Kč/ks
Vaše cena bez DPH:
293,58 Kč/ks
ks
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELOSOS0787247
- Kód dodavatele:
- 1002993
- EAN:
- 8592847000913
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Bezpečný kontakt:
- ano
- Druh připojení:
- šroubové
- Hloubka:
- 56 mm
- Nominální proud:
- 152 A
- Počet pólů:
- 5
- Počet vstupů:
- 10
- Počet výstupů:
- 10
- Průřez vodiče, vstup:
- 2,5-25 mm2
- Průřez vodiče, vstup AWG:
- 4-14 mm2
- Průřez vodiče, výstup:
- 2,5-16 mm2
- Průřez vodiče, výstup AWG:
- 6-14 mm2
- Šířka:
- 89 mm
- Vhodné pro extra jemné lanka bez koncovky:
- ne
- Vhodné pro extra jemné lanka:
- ne
- Vhodné pro jemné lanka bez koncovky:
- ne
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 49,3 mm
- Způsob montáže:
- DIN lišta
Rozbočovací svorkovnice HLAK 25//5 C PEN3L 152A 5pól. CU IP20 3xŠ/M/Z na DIN
Rozbočovací svorkovnice HLAK 25//5 C PEN3L 152A 5pól. CU IP20 (EAN 8592847000913) se 5 póly a šroubovým připojením má nominální proud 152 A a je určena pro montáž na DIN lištu.
Umožňuje 10 vstupů a 10 výstupů, je vhodná pro pevná jádra a lankové vodiče (není vhodná pro jemné vodiče ani extra jemné lanka bez koncovky) s vstupním průřezem 2,5–25 mm² a výstupním 2,5–16 mm² (AWG vstup 4–14, AWG výstup 6–14).
Rozměry: šířka 89 mm, hloubka 56 mm, výška 49,3 mm; materiál CU, stupeň krytí IP20 a integrovaný bezpečný kontakt.
Proč zvolit právě tuto rozbočovací svorkovnici?
- Umožňuje připojení více obvodů díky 5 pólům.
- Je dimenzována pro vodiče o průřezu až 25 mm².
- Nese jmenovitý proud 152 A, vhodný pro silnější přívody.
- Provedení z mědi (Cu) zajišťuje pevné a trvanlivé mechanické spojení vodičů.
- Stupeň krytí IP20 poskytuje základní ochranu proti dotyku v rozváděči.
- Určena pro montáž na DIN lištu, což usnadňuje instalaci do standardních rozvaděčů.
Interní název produktu
2993 HLAK 25//5 C PEN3L, 152A, 5pól., CU
Podrobný popis produktu
HLAK
Svorkovnice rozbočovací HLAK 25//5 C PEN3L, 152A, 5pól., CU, IP20, 3xŠ/M/Z, na DIN
Svorkovnice rozbočovací HLAK 25//5 C PEN3L, 152A, 5pól., IP20, 1000V, 152A, 5-pólová, na 1 pól: 2x25mm2, 2x16mm2, CU, na DIN.
Rozbočovací (smyčkovací) svorkovnice HLAK typ C (zaoblené) mohou být použity v rozváděčích nízkého napětí či v dalších aplikacích, kde potřebujeme připojit vstupní kabel a kabel(y) výstup ní (smyčkovací) a zároveň připojit k napájení přístroje osazeného uvnitř rozváděče. Robustní provedení plastového pouzdra v kombinaci s mosaznou svorkou splňují nejpřísnější standardy. Svorky jsou určeny pro montáž na nosnou lištu 35 mm (DIN lištu) a jsou řaditelné do sebe (a to platí i pro kombinaci HLAK 25 s HLAK 35). Vestavná šířka 1 pólu u typu HLAK 25 je 17,8 mm, což představuje šířku 1mod. (1TE) přístroje. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:montáž na nosnou lištujmenovité napětí 1000 V AC/DCmenší vestavná šířka oproti svorkámbarevné odlišení fází (hnědá, černá, šedá) a nulových a ochranných kontaktů (modrá, zelená)krytí IP20 – ochrana před nebezpečným dotykem živých částívhodné pro měděné vodičeřaditelné do sebe
Svorkovnice rozbočovací HLAK 25//5 C PEN3L, 152A, 5pól., CU, IP20, 3xŠ/M/Z, na DIN
Svorkovnice rozbočovací HLAK 25//5 C PEN3L, 152A, 5pól., IP20, 1000V, 152A, 5-pólová, na 1 pól: 2x25mm2, 2x16mm2, CU, na DIN.
Rozbočovací (smyčkovací) svorkovnice HLAK typ C (zaoblené) mohou být použity v rozváděčích nízkého napětí či v dalších aplikacích, kde potřebujeme připojit vstupní kabel a kabel(y) výstup ní (smyčkovací) a zároveň připojit k napájení přístroje osazeného uvnitř rozváděče. Robustní provedení plastového pouzdra v kombinaci s mosaznou svorkou splňují nejpřísnější standardy. Svorky jsou určeny pro montáž na nosnou lištu 35 mm (DIN lištu) a jsou řaditelné do sebe (a to platí i pro kombinaci HLAK 25 s HLAK 35). Vestavná šířka 1 pólu u typu HLAK 25 je 17,8 mm, což představuje šířku 1mod. (1TE) přístroje. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
