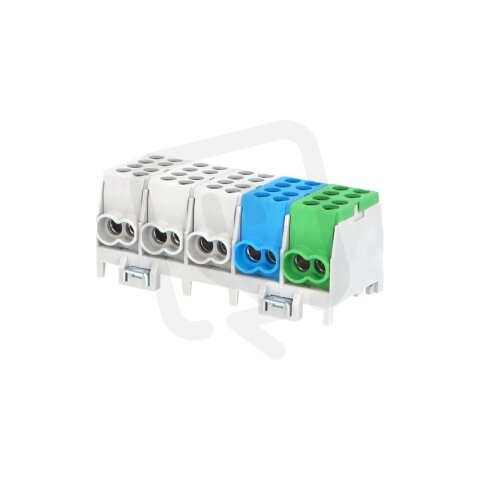

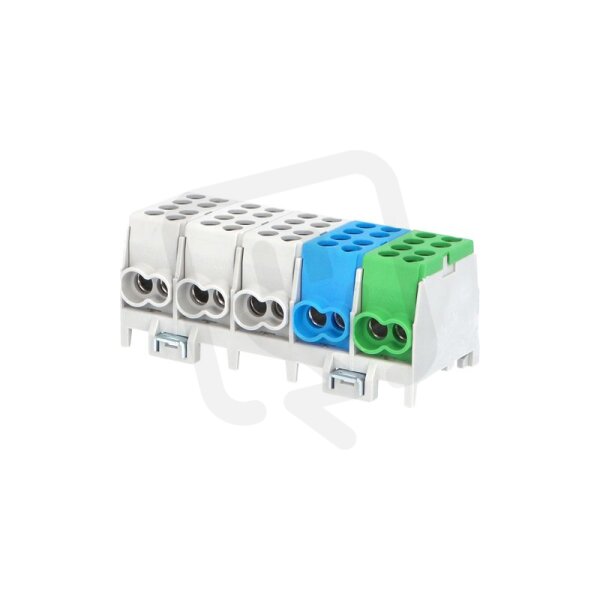

Rozbočovací svorkovnice HLAK 25 5/10 S 100A 5pól. AL/CU IP20 3xŠ/M/Z na DIN
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem méně než 5 ks
Původně:
565,36 Kč
Cena po registraci:
504,79 Kč/ks
Po registraci bez DPH:
417,18 Kč
Vaše cena s DPH:
525,78 Kč/ks
Vaše cena bez DPH:
434,53 Kč/ks
ks
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELSOKR0681181
- Kód dodavatele:
- 1000299
- EAN:
- 4025221400145
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Bezpečný kontakt:
- ano
- Druh připojení:
- šroubové
- Hloubka:
- 45 mm
- Nominální proud:
- 100 A
- Počet pólů:
- 5
- Počet vstupů:
- 10
- Počet výstupů:
- 10
- Průřez vodiče, vstup:
- 2,5-25 mm2
- Průřez vodiče, vstup AWG:
- 4-14 mm2
- Průřez vodiče, výstup:
- 2,5-16 mm2
- Průřez vodiče, výstup AWG:
- 6-14 mm2
- Šířka:
- 100 mm
- Vhodné pro extra jemné lanka bez koncovky:
- ne
- Vhodné pro extra jemné lanka:
- ne
- Vhodné pro jemné lanka bez koncovky:
- ne
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 40 mm
- Způsob montáže:
- DIN lišta
Rozbočovací svorkovnice HLAK 25 5/10 S 100A 5pól. AL/CU IP20 3xŠ/M/Z na DIN
Rozbočovací svorkovnice HLAK 25 5/10 S 100A 5pól. AL/CU IP20 3xŠ/M/Z na DIN (EAN 4025221400145) je určena pro rozvody s 5 póly a nominálním proudem 100 A, montuje se na DIN lištu a používá šroubové připojení.
Má 10 vstupů a 10 výstupů, podporuje pevná jádra a lankové vodiče, vodiče na vstupu 2,5–25 mm² (AWG 4–14) a na výstupu 2,5–16 mm² (AWG 6–14), rozměry 100 × 45 × 40 mm a je vybavena bezpečným kontaktem; není vhodná pro jemné nebo extra jemné lanka bez koncovky.
Proč si vybrat tuto rozbočovací svorkovnici?
- Je součástí řady HLAK 25, která je určena pro rozbočování elektrických obvodů.
- Umožňuje připojení vodičů o průřezu 5–10 mm², což pokrývá běžné silové instalace.
- Je dimenzovaná na proudové zatížení 100 A, vhodné pro vyšší odběry.
- Nabízí 5 pólů pro přehledné rozdělení vodičů a oddělení obvodů.
- Kompatibilní s hliníkovými i měděnými vodiči (AL/CU) a konstrukčně přizpůsobená pro spolehlivé mechanické připojení.
- Má stupeň krytí IP20 a je určena pro montáž na DIN lištu, což usnadňuje instalaci v rozvaděčích.
Interní název produktu
299 HLAK 25-5/10 S svorkov.rozboč. 80A
Podrobný popis produktu
HLAK
Svorkovnice rozbočovací HLAK 25 5/10 S, 100A, 5pól., AL/CU, IP20, 3xŠ/M/Z, na DIN /2080516
Svorkovnice rozbočovací HLAK 25 5/10 S, 100A, 5pól., AL/CU, IP20, 3xŠ/M/Z, na DIN /2080516.
Univerzální rozbočovací (smyčkovací) svorkovnice HLAK typ M2 mohou být použity v rozváděčích nízkého napětí či v dalších aplikacích, kde potřebujeme připojit vstupní kabel a kabel(y) výstupní (smyčkování) a zároveň připojit k napájení přístroje osazeného uvnitř rozváděče. Speciální povrchová úprava svorky umožňuje připojení jak měděných tak hliníkových vodičů. Svorky jsou určeny pro montáž na nosnou lištu (DIN) a jsou řaditelné do sebe. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:Montáž na nosnou lištuUi až 1000 V AC/DC (ČSN EN 60998-1 ed. 2)Menší rozměry oproti klasickým rozbočovacím svorkámKrytí IP20Připojení měděných i hliníkových vodičůŘaditelné do sebeŠiroká nabídka typů a provedeníBarevné odlišení fází, nulového a ochranného vodiče
Svorkovnice rozbočovací HLAK 25 5/10 S, 100A, 5pól., AL/CU, IP20, 3xŠ/M/Z, na DIN /2080516
Svorkovnice rozbočovací HLAK 25 5/10 S, 100A, 5pól., AL/CU, IP20, 3xŠ/M/Z, na DIN /2080516.
Univerzální rozbočovací (smyčkovací) svorkovnice HLAK typ M2 mohou být použity v rozváděčích nízkého napětí či v dalších aplikacích, kde potřebujeme připojit vstupní kabel a kabel(y) výstupní (smyčkování) a zároveň připojit k napájení přístroje osazeného uvnitř rozváděče. Speciální povrchová úprava svorky umožňuje připojení jak měděných tak hliníkových vodičů. Svorky jsou určeny pro montáž na nosnou lištu (DIN) a jsou řaditelné do sebe. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
