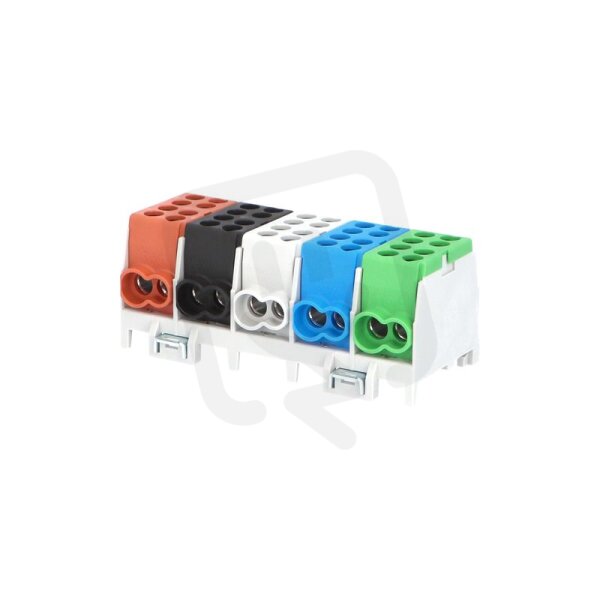

Rozbočovací svorkovnice HLAK 25 5/10 BSG-S 100A 5pól. AL/CU IP20 na DIN 1002831
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 5 ks
Původně:
532,07 Kč
Cena po registraci:
475,07 Kč/ks
Po registraci bez DPH:
392,62 Kč
Vaše cena s DPH:
494,83 Kč/ks
Vaše cena bez DPH:
408,95 Kč/ks
ks
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELSOOS0729960
- Kód dodavatele:
- 1002831
- EAN:
- 4025221401470
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Druh připojení:
- šroubové
- Hloubka:
- 45 mm
- Nominální proud:
- 100 A
- Počet pólů:
- 5
- Počet vstupů:
- 10
- Počet výstupů:
- 10
- Průřez vodiče, vstup:
- 2,5-25 mm2
- Průřez vodiče, vstup AWG:
- 4-14 mm2
- Průřez vodiče, výstup:
- 2,5-16 mm2
- Průřez vodiče, výstup AWG:
- 6-14 mm2
- Šířka:
- 100 mm
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 40 mm
- Způsob montáže:
- DIN lišta
Rozbočovací svorkovnice HLAK 25 5/10 BSG-S 100A 5pól. AL/CU IP20 na DIN 1002831
Rozbočovací svorkovnice HLAK 25 5/10 BSG-S 100A 5pól. AL/CU IP20 na DIN 1002831 (EAN: 4025221401470) má 5 pólů a nominální proud 100 A, se šroubovým připojením a montáží na DIN lištu.
Rozměry: šířka 100 mm, hloubka 45 mm, výška 40 mm; 10 vstupů/10 výstupů; průřezy vodičů – vstup 2,5–25 mm² (AWG 4–14), výstup 2,5–16 mm² (AWG 6–14); vhodná pro pevná jádra a lankové vodiče, není vhodná pro jemné vodiče.
Proč si vybrat tuto rozbočovací svorkovnici?
- Svorkovnice je pětipólová, což umožňuje přehledné rozdělení obvodů a snadné zapojení více vodičů.
- Má proudovou zatížitelnost 100 A, vhodnou pro aplikace s vyššími odběry.
- Je určena pro připojení hliníkových i měděných vodičů (Al/Cu) s pevnými mechanickými spoji, které zajišťují stabilní a bezpečné uchycení vodičů.
- Poskytuje stupeň ochrany IP20, chrání proti vniknutí cizích předmětů a neúmyslnému dotyku živých částí.
- Upevnění je řešeno pro montáž na DIN lištu podle normy 1002831, což usnadňuje instalaci do standardních rozvaděčů.
Interní název produktu
2831 HLAK 25 5/10 BSG svorkovnice rozboč
Podrobný popis produktu
Svorkovnice rozbočovací HLAK 25 5/10 BSG-S, 100A, 5pól., AL/CU, IP20, na DIN /2080512
Svorkovnice rozbočovací HLAK 25 5/10 BSG-S, 100A, 5pól., AL/CU, IP20, na DIN /2080512.
Univerzální rozbočovací (smyčkovací) svorkovnice HLAK typ M2 mohou být použity v rozváděčích nízkého napětí či v dalších aplikacích, kde potřebujeme připojit vstupní kabel a kabel(y) výstupní (smyčkování) a zároveň připojit k napájení přístroje osazeného uvnitř rozváděče. Speciální povrchová úprava svorky umožňuje připojení jak měděných tak hliníkových vodičů. Svorky jsou určeny pro montáž na nosnou lištu (DIN) a jsou řaditelné do sebe. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti: Montáž na nosnou lištu Ui až 1000 V AC/DC (ČSN EN 60998-1 ed. 2) Menší rozměry oproti klasickým rozbočovacím svorkám Krytí IP20 Připojení měděných i hliníkových vodičů Řaditelné do sebe Široká nabídka typů a provedení Barevné odlišení fází, nulového a ochranného vodiče
Svorkovnice rozbočovací HLAK 25 5/10 BSG-S, 100A, 5pól., AL/CU, IP20, na DIN /2080512.
Univerzální rozbočovací (smyčkovací) svorkovnice HLAK typ M2 mohou být použity v rozváděčích nízkého napětí či v dalších aplikacích, kde potřebujeme připojit vstupní kabel a kabel(y) výstupní (smyčkování) a zároveň připojit k napájení přístroje osazeného uvnitř rozváděče. Speciální povrchová úprava svorky umožňuje připojení jak měděných tak hliníkových vodičů. Svorky jsou určeny pro montáž na nosnou lištu (DIN) a jsou řaditelné do sebe. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
