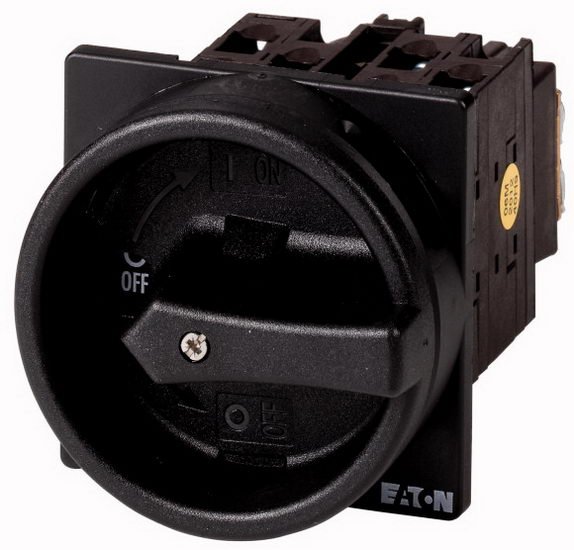

Hlavní vypínač EATON T0-4-15682/EA/SVB-SW 6-pól+1z1v, 20A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 285,52 Kč
Cena po registraci:
2 040,68 Kč/ks
Po registraci bez DPH:
1 686,51 Kč
Vaše cena s DPH:
2 125,56 Kč/ks
Vaše cena bez DPH:
1 756,66 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0151916
- Kód dodavatele:
- 022265
- EAN:
- 4015080222651
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,22 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 130 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,32 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 6
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 5,5 kW
- Provozní výkon při AC-23,400V:
- 5,5 kW
- Šířka:
- 65 mm
- Spínací výkon při 400V:
- 5,5 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 20 A
- Trvalý proud při AC-21,400V:
- 20 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ano
- Výška:
- 74 mm
Hlavní vypínač EATON T0-4-15682/EA/SVB-SW 6-pól+1z1v, 20A
T0-4-15682/EA/SVB-SW (EAN: 4015080222651) je 6pólový hlavní vypínač s pomocnými spínacími/rozpínacími kontakty 1/1, jmenovitým proudem 20 A a max. provozním napětím 690 V; verze jako hlavní vypínač, blokovatelný a s přepínačem údržby, není vhodný pro instalaci do rozvaděče.
Má šroubové připojení hlavního obvodu, krytí IP65 (NEMA 12), rozměry 65 × 74 × 130 mm (Š × V × H), vhodný pro přední střední montáž a provozní/spínací výkon AC-3 při 400 V 5,5 kW.
Proč si vybrat tento hlavní vypínač?
- Má 6 pólů, což umožňuje komplexní odpojení vícepólových obvodů.
- Obsahuje 1 pomocný spínací kontakt a 1 pomocný rozpínací kontakt pro ovládací a signalizační funkce.
- Trvalý proud Iu je 20 A, vhodný pro obvody s tímto zatížením.
- Maximální provozní napětí Ue AC je 690 V, určeno pro aplikace v této třídě napětí.
- Jmenovité provozní napětí je 690 V (rozsah 690–690 V).
- Pro instalaci do rozvaděče je nevhodný, avšak je dostupná verze jako hlavní vypínač.
Interní název produktu
T0-4-15682/EA/SVB-SW Hlavní vypínač,20A
Podrobný popis produktu
T0-4-15682/EA/SVB-SW
Hlavní vypínač, T0, 20 A, Montáž do panelu, 4 Modul(y), 6pólové, 1 zapínací kontakt, 1 V = vypínací kontakt, Funkce ZASTAVENÍ, s černou ovládací pákou
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T0, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 6pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW
Jmenovitý trvalý proud: Iu = 20 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Hlavní vypínač, T0, 20 A, Montáž do panelu, 4 Modul(y), 6pólové, 1 zapínací kontakt, 1 V = vypínací kontakt, Funkce ZASTAVENÍ, s černou ovládací pákou
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T0, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 6pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW
Jmenovitý trvalý proud: Iu = 20 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
