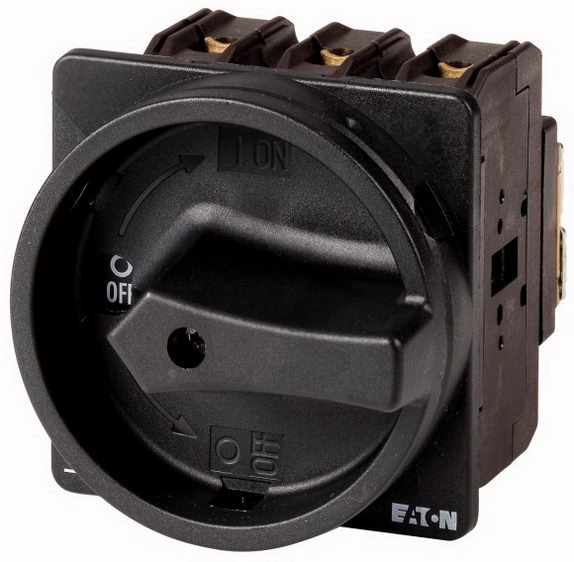

Hlavní vypínač EATON P3-63/EA/SVB-SW/HI11 3-pól+1z1v, 63A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
4 199,63 Kč
Cena po registraci:
3 749,75 Kč/ks
Po registraci bez DPH:
3 098,97 Kč
Vaše cena s DPH:
3 905,71 Kč/ks
Vaše cena bez DPH:
3 227,86 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0151915
- Kód dodavatele:
- 022264
- EAN:
- 4015080222644
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,62 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 128 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,26 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 30 kW
- Provozní výkon při AC-23,400V:
- 30 kW
- Šířka:
- 87 mm
- Spínací výkon při 400V:
- 30 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 1
- Trvalý proud Iu:
- 63 A
- Trvalý proud při AC-21,400V:
- 63 A
- Trvalý proud při AC-23,400V:
- 63 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 102 mm
Hlavní vypínač EATON P3-63/EA/SVB-SW/HI11 3-pól+1z1v, 63A
Hlavní vypínač P3-63/EA/SVB-SW/HI11 (EAN 4015080222644) je 3pólový přístroj s pomocnými kontakty 1z/1v a trvalým proudem 63 A, určený jako hlavní vypínač pro sítě do 690 V.
Má stupeň krytí IP65, je blokovatelný a vybaven přepínačem údržby; elektrické připojení hlavního obvodu je šroubové a krátkodobá proudová výdrž je 1,26 kA.
Provozní výkon je AC‑3 30 kW (400 V), ovládací prvek je černý a rozměry jsou 87 × 128 × 102 mm, přičemž je vhodný pro přední montáž (4 otvory).
Proč si vybrat tento hlavní vypínač?
- Umožňuje odpojení třífázového obvodu díky 3 pólům.
- Je vybaven 1 pomocným spínacím kontaktem a 1 pomocným rozpínacím kontaktem pro signalizaci nebo řízení obvodů.
- Podporuje trvalý proud až 63 A, vhodný pro středně silové instalace.
- Není určen pro instalaci do rozvaděče (ne), proto je třeba počítat s externím upevněním nebo krytem.
- Dodává se ve verzi jako hlavní vypínač (ano), umožňující centrální odpojení systému.
- Maximální provozní napětí dosahuje 690 V AC (jmenovité provozní napětí 690 V).
Interní název produktu
P3-63/EA/SVB-SW/HI11 Hlavní vypínač,63A
Podrobný popis produktu
P3-63/EA/SVB-SW/HI11
Main switchFlush mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P3, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem
Informace k rozsahu dodávky: Pomocný kontakt nebo neutrální vodič lze namontovat dodatečně., 3-pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3, NEMA12
Main switchFlush mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P3, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem
Informace k rozsahu dodávky: Pomocný kontakt nebo neutrální vodič lze namontovat dodatečně., 3-pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3, NEMA12
