Chránič s jističem 6kA mRB6-10/3N/D/01-A 3+N D 10A 0.1A EATON 120674

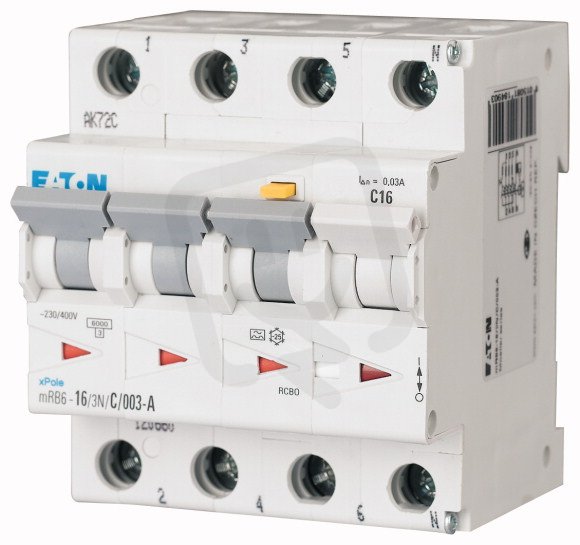

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
6 293,29 Kč
Cena po registraci:
5 619,09 Kč/ks
Po registraci bez DPH:
4 643,88 Kč
Vaše cena s DPH:
5 852,82 Kč/ks
Vaše cena bez DPH:
4 837,04 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRCH0530695
- Kód dodavatele:
- 120674
- EAN:
- 4015081185047
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,59 Kč
Technické parametry
- Charakteristika:
- D
- Frekvence:
- 50 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 10 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Odpojovací charakteristika:
- bez prodlevy
- Okolní teplota během provozu:
- -25-40 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Počet pólů:
- 4
- Poruchový proud:
- 0,1 A
- Přepěťová proud. kapacita:
- 0,25 kA
- Pro průřez pevného vodiče:
- 1-25 mm2
- Průřez vícežilového připojení:
- 1-25 mm2
- S blokovacím zařízením:
- ne
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Typ svodového proudu:
- A
- Vestavěná hloubka:
- 70 mm
- Vyp. zkrat. schopnost EN61009:
- 6 kA
- Vyp. zkrat. schopnost IEC 60947-2:
- 0 kA
- Vyp. zkrat. schopnost lcn EN 61009-1:
- 6 kA
Chránič s jističem 6kA mRB6-10/3N/D/01-A 3+N D 10A 0.1A EATON 120674
Chránič s jističem mRB6-10/3N/D/01-A (EAN 4015081185047) je 4pólové kombinované zařízení s modulární šířkou 4 a jmenovitým proudem 10 A, charakteristikou D určené pro 400 V AC rozvody.
Má citlivost poruchového proudu 0,1 A, spíná i N vodič, vypínací zkratovou schopnost 6 kA podle EN 61009‑1, typ svodového proudu A, odpojovací charakteristiku bez prodlevy a krytí IP20.
Umožňuje připojení vodičů do průřezu 1–25 mm2, má vestavěnou hloubku 70 mm, impulzní odolné napětí 4 kV a přepěťovou proudovou kapacitu 0,25 kA, provozní teplotu -25–40 °C.
Proč zvolit tento chránič s jističem?
- Je proveden jako 4 póly (3+N) se spínáním N, takže je určen pro třífázové rozvody včetně nulového vodiče.
- Má jmenovitý proud 10 A, vhodný pro obvody s menšími odběry.
- Disponuje charakteristikou D, vhodnou pro obvody s vyššími spínacími proudy (např. motory nebo transformátory).
- Citlivost na poruchový proud je 0,1 A (100 mA), což zajišťuje vypnutí při větších unikajících proudech.
- Vypínací zkratová schopnost dle EN 61009-1 je 6 kA, tedy přerušení krátkodobých zkratových proudů do této hodnoty.
- Odpojovací charakteristika je bez prodlevy, takže ochrana reaguje okamžitě při zjištění poruchy.
Interní název produktu
mRB6-10/3N/D/01-A Chránič 6kA,10A,0.1A
Podrobný popis produktu
mRB6-10/3N/D/01-A
Komb. spínač RCD/MCB, 10 A, 100 mA, D-LS-Char, 3N pól, FI-Char: A
RCBO (výkonový jistič při rezid. proudu s ochranou proti přetížení) mRB6, 3 póly + N, Jmen. proud In: 10 A, Jmen. reziduální proud I?N: 0,1 A, Jmen. spínací výkon dle IEC/EN 60947-2: 6 kA, Jmen. spínací výkon dle IEC/EN 61009: 6 kA, Rozvaděč pro domácí a komerční využití
Komb. spínač RCD/MCB, 10 A, 100 mA, D-LS-Char, 3N pól, FI-Char: A
RCBO (výkonový jistič při rezid. proudu s ochranou proti přetížení) mRB6, 3 póly + N, Jmen. proud In: 10 A, Jmen. reziduální proud I?N: 0,1 A, Jmen. spínací výkon dle IEC/EN 60947-2: 6 kA, Jmen. spínací výkon dle IEC/EN 61009: 6 kA, Rozvaděč pro domácí a komerční využití
