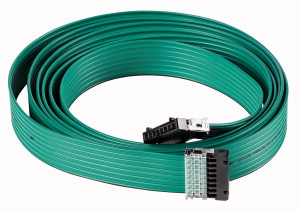

SWD4-10LF8-24-2S SWD Plochý kabel 10 m 8-žilový s konektorem Eaton 116029
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0525708
- Kód dodavatele:
- 116029
- EAN:
- 4015081157693
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,46 Kč
Technické parametry
- Barva vnějšího pláště:
- zelená
- Bez halogenů EN IEC 60754-1:
- ne
- Bez halogenů EN IEC 60754-2:
- ne
- Bez halogenů EN IEC 60754-3:
- ne
- Bez halogenů:
- ne
- Charakteristická impedance:
- 100 Ohm
- Druh kabelu:
- jiné
- Geometrie kabelu:
- ploché
- Hodnota NVP:
- 66,7 %
- Identifikace jádra HD 308 S2:
- ne
- Integrita obvodu IEC 60331-23:
- ne
- Izolace žíly:
- PVC
- Jmenovitý průřez vodiče:
- 0,23 mm2
- Kategorie:
- jiné
- Materiál vnějšího pláště:
- PVC
- Materiál vodiče:
- jiné
- Napětí U:
- 24 V
- Nízká kouřivost (IEC 61034-2):
- ne
- Ochranný plášť:
- jiné
- Olejiodolné.:
- ne
- Počet splétaných prvků:
- 0
- Počet žil:
- 8
- Povrch vodiče:
- pocínované
- Přípustná teplota, pevně:
- -30-105 °C
- Přípustná teplota, v pohybu:
- -10-105 °C
- Průměr vodiče:
- 1,35 mm
- S ochranou proti hlodavcům:
- ne
- Šířka kabelu cca.:
- 17,5 mm
- Specifikace izolace žíly:
- jiné
- Specifikace vnějšího pláště:
- jiné
- Splétaný prvek:
- páry
- Spletení:
- svazek
- Stínění nad spleteným prvkem:
- fólie
- Stínění nad svazkem:
- bez
- Třída hořící kapky:
- bez
- Třída kyselosti:
- bez
- Třída reakce na oheň:
- bez
- Třída tvorby kouře:
- bez
- Třída vodiče:
- Třída 2 = lanko
- Velikost AWG.:
- 24
- Vhodné pro podzemní instalaci:
- ne
- Vnější průměr cca:
- 17,5 mm
- Výška kabelu cca:
- 22 mm
- Značení žily:
- barva
- Zpomalovač hoření IEC 60332-1-2:
- ne
- Zpomalovač hoření IEC 60332-3-21 (Kat A F/R):
- ne
- Zpomalovač hoření IEC 60332-3-23 (kat.B):
- ne
- Zpomalovač hoření:
- ne
SWD4-10LF8-24-2S SWD Plochý kabel 10 m 8-žilový s konektorem Eaton 116029
SWD4-10LF8-24-2S SWD plochý kabel 10 m, 8-žilový s konektorem Eaton 116029 (EAN: 4015081157693) má plochou geometrii a zelený vnější plášť.
Jmenovitý průřez vodiče je 0,23 mm2 (AWG 24), vodiče jsou třídy 2 (lanko) s pocínovaným povrchem a izolací z PVC.
Kabel má charakteristickou impedanci 100 Ohm, jmenovité napětí 24 V a provozní teploty -30–105 °C (pevně) a -10–105 °C (v pohybu).
Proč si vybrat tento kabel?
- Jedná se o plochý kabel, vhodný tam, kde je potřeba nízký profil vedení.
- Dodáván v délce 10 m, což poskytuje flexibilitu při instalaci.
- Má 8 žil, které umožňují připojení více signálů nebo napájecích větví.
- Je osazen konektorem Eaton 116029 pro snadné a pevné propojení.
- Splétaný prvek tvoří páry, vhodné pro párovaná signálová vedení.
- Požární klasifikace (třída hořící kapky, reakce na oheň, tvorba kouře) je bez, tedy produkt není zařazen do těchto tříd.
Interní název produktu
SWD4-10LF8-24-2S Plochý kabel,10m,8 žil
Podrobný popis produktu
Plochý kabel, SmartWire-DT, 10m, 8-pólový zakončený 2 plochými zástrčkami SWD4-8MF2.
Plochý kabel SmartWire-DT k připojení SmartWire-DT stanic uvnitř skříňového rozvaděče, 10m, 8pólový zakončený 2 plochými zástrčkami SWD4-8MF2.
