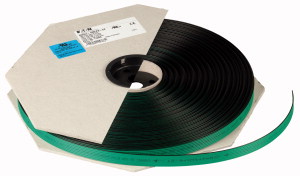

SWD4-100LF8-24 SWD Plochý kabel 100 m 8-žilový Eaton 116026
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0525705
- Kód dodavatele:
- 116026
- EAN:
- 4015081157662
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 4,62 Kč
Technické parametry
- Barva vnějšího pláště:
- zelená
- Bez halogenů EN IEC 60754-1:
- ne
- Bez halogenů EN IEC 60754-2:
- ne
- Bez halogenů EN IEC 60754-3:
- ne
- Bez halogenů:
- ne
- Charakteristická impedance:
- 100 Ohm
- Druh kabelu:
- jiné
- Geometrie kabelu:
- ploché
- Hodnota NVP:
- 66,7 %
- Identifikace jádra HD 308 S2:
- ne
- Integrita obvodu IEC 60331-23:
- ne
- Izolace žíly:
- PVC
- Jmenovitý průřez vodiče:
- 0,23 mm2
- Kategorie:
- jiné
- Materiál vnějšího pláště:
- PVC
- Materiál vodiče:
- jiné
- Napětí U:
- 24 V
- Nízká kouřivost (IEC 61034-2):
- ne
- Ochranný plášť:
- jiné
- Olejiodolné.:
- ne
- Počet splétaných prvků:
- 0
- Počet žil:
- 8
- Povrch vodiče:
- pocínované
- Přípustná teplota, pevně:
- -30-105 °C
- Přípustná teplota, v pohybu:
- -10-105 °C
- Průměr vodiče:
- 1,35 mm
- S ochranou proti hlodavcům:
- ne
- Šířka kabelu cca.:
- 17,5 mm
- Specifikace izolace žíly:
- jiné
- Specifikace vnějšího pláště:
- jiné
- Splétaný prvek:
- páry
- Spletení:
- svazek
- Stínění nad spleteným prvkem:
- fólie
- Stínění nad svazkem:
- bez
- Třída hořící kapky:
- bez
- Třída kyselosti:
- bez
- Třída reakce na oheň:
- bez
- Třída tvorby kouře:
- bez
- Třída vodiče:
- Třída 2 = lanko
- Velikost AWG.:
- 24
- Vhodné pro podzemní instalaci:
- ne
- Vnější průměr cca:
- 17,5 mm
- Výška kabelu cca:
- 40 mm
- Značení žily:
- barva
- Zpomalovač hoření IEC 60332-1-2:
- ne
- Zpomalovač hoření IEC 60332-3-21 (Kat A F/R):
- ne
- Zpomalovač hoření IEC 60332-3-23 (kat.B):
- ne
- Zpomalovač hoření:
- ne
SWD4-100LF8-24 SWD Plochý kabel 100 m 8-žilový Eaton 116026
Kabel SWD4-100LF8-24 (EAN: 4015081157662) je plochý 8-žilový kabel o délce 100 m určený pro napětí 24 V.
Obsahuje vodiče třídy 2 (lanko) s jmenovitým průřezem 0,23 mm² (AWG 24), povrch vodiče je pocínovaný a izolace žil je z PVC.
Geometrie je plochá s rozměry přibližně šířka 17,5 mm, výška 40 mm a vnější průměr 17,5 mm, vnější plášť je zelený PVC, stínění nad spleteným prvkem tvoří fólie a charakteristická impedance je 100 Ω; provozní teploty jsou -30–105 °C pevně a -10–105 °C v pohybu.
Proč si vybrat tento kabel?
- Kabel je konstruován jako plochý kabel, což usnadňuje jeho uložení v omezených prostorách.
- Kabel má 8 žil, vhodných pro vícevodičová zapojení.
- Dodává se v délce 100 m, připraven k instalaci nebo odměření přímo na místě.
- Výrobce a katalogové označení: Eaton 116026, pro snadnou identifikaci a objednání.
- Splétaný prvek tvoří páry, což ovlivňuje uspořádání vodičů v kabelu.
- Informace o třídách hoření a tvorby kouře nejsou uvedeny (bez), zvažte to při požadavcích na požární odolnost.
Interní název produktu
SWD4-100LF8-24 Plochý kabel,100m,8 žil
Podrobný popis produktu
Plochý kabel, SmartWire-DT, 100m, 8-pólový
Plochý kabel SmartWire-DT k připojení SmartWire-DT stanic uvnitř skříňového rozvaděče, 100m, 8pólový, bez zakončení
