Jistič NZMN2-4-A250-SVE 4pól, ochr.obvodů, příprava odnímatelné prov, 50kA, 250A

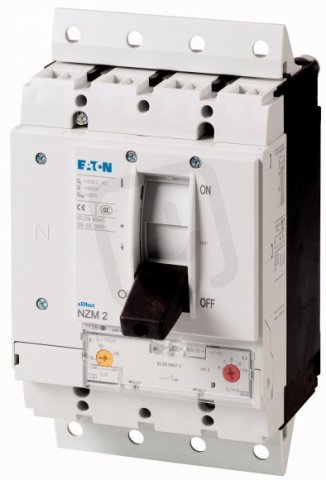

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
32 258,12 Kč
Cena po registraci:
28 802,51 Kč/ks
Po registraci bez DPH:
23 803,73 Kč
Vaše cena s DPH:
30 000,46 Kč/ks
Vaše cena bez DPH:
24 793,77 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0484261
- Kód dodavatele:
- 113272
- EAN:
- 4015081128075
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 4,82 Kč
Technické parametry
- Integrovaná ochrana uzemnění:
- ne
- Integrovaný motorový pohon:
- ne
- Jmenovité napětí.:
- 690-690 V
- Montáž na DIN lištu volitelně:
- ano
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ano
- Rozsah nast. krátkod. zpožď. zkrat. spouště:
- 0-0 A
- Rozsah nastavení nezpožď. zkrat. spouště:
- 6-10 A
- Rozsah nastavení přetížení:
- 200-250 A
- S indikátorem vypnutí:
- ne
- S integrovanou podpěťovou spouští:
- ne
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 250 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vhodné pro montáž na DIN lištu:
- ne
- Vyp. zkrat. schopnost lcu 400V,50Hz:
- 50 kA
- Zařízení s ochrannou jednotkou:
- ano
- Ztrátový výkon:
- 58,1 W
Jistič NZMN2-4-A250-SVE 4pól, ochr.obvodů, příprava odnímatelné prov, 50kA, 250A
Jistič NZMN2-4-A250-SVE (EAN 4015081128075) je 4pólový jistič s integrovanou ochrannou jednotkou a ovládáním pomocí kyvné páky.
Má trvalý proud 250 A, vypínací schopnost 50 kA při 400 V, 50 Hz, rozsah nastavení přetížení 200–250 A a rozsah nastavení nezpožď. zkratové spouště 6–10 A, jmenovité napětí 690 V, stupeň krytí IP20 a ztrátový výkon 58,1 W.
Hlavní elektrické připojení je šroubové, zařízení nemá pomocné kontakty ani vestavěnou podnapěťovou spoušť či indikátor vypnutí; montáž na DIN lištu není standardně vhodná, ale montáž na DIN lištu volitelně i pohon motoru volitelně jsou dostupné.
Proč si vybrat tento jistič?
- Jistič chrání všechny fáze i nulový vodič, má 4 póly.
- Je dimenzován pro trvalý proud Iu 250 A, vhodný pro vyšší zátěže.
- Vypínací schopnost při zkratu činí 50 kA (400 V, 50 Hz).
- Rozsah nastavení přetížení je 200–250 A, umožňuje přizpůsobit ochranu provozní zátěži.
- Rozsah nastavení nezpožděné zkratové spouště je 6–10 A pro okamžitou reakci na zkrat.
- Má přípravu pro odnímatelné provedení, tedy možnost využít odpojitelný modul.
Interní název produktu
NZMN2-4-A250-SVE Jistič,4p,50kA,250A
Podrobný popis produktu
NZMN2-4-A250-SVE
Výkonový jistič, 4p, 250A, zásuvný nástavec
Výkonové jističe řady NZM..-A pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu zařízení a kabelů.
Upozornění: Hodnota nastavení neutrálního vodiče se provádí synchronně k hodnotě nastavení Ir vnějšího vodiče.
Výkonový jistič, 4p, 250A, zásuvný nástavec
Výkonové jističe řady NZM..-A pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu zařízení a kabelů.
Upozornění: Hodnota nastavení neutrálního vodiče se provádí synchronně k hodnotě nastavení Ir vnějšího vodiče.
