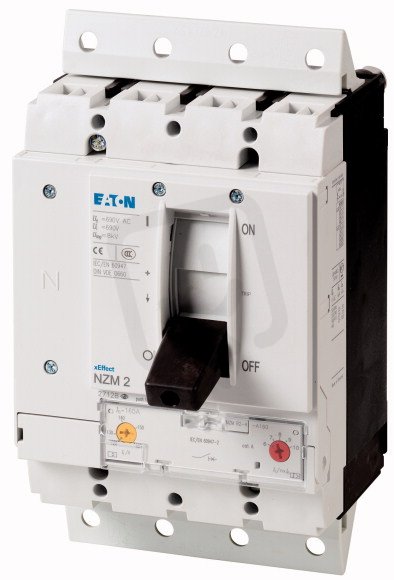

Jistič NZMN2-4-A160/100-SVE 4pól ochr.obvodů příprava odnímatelné prov 50kA 160A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
24 325,56 Kč
Cena po registraci:
21 719,95 Kč/ks
Po registraci bez DPH:
17 950,37 Kč
Vaše cena s DPH:
22 623,22 Kč/ks
Vaše cena bez DPH:
18 696,88 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0484258
- Kód dodavatele:
- 113267
- EAN:
- 4015081128020
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 5,38 Kč
Technické parametry
- Integrovaná ochrana uzemnění:
- ne
- Integrovaný motorový pohon:
- ne
- Jmenovité napětí.:
- 690-690 V
- Montáž na DIN lištu volitelně:
- ano
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ano
- Rozsah nast. krátkod. zpožď. zkrat. spouště:
- 0-0 A
- Rozsah nastavení nezpožď. zkrat. spouště:
- 6-10 A
- Rozsah nastavení přetížení:
- 125-160 A
- S indikátorem vypnutí:
- ne
- S integrovanou podpěťovou spouští:
- ne
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 160 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vhodné pro montáž na DIN lištu:
- ne
- Vyp. zkrat. schopnost lcu 400V,50Hz:
- 50 kA
- Zařízení s ochrannou jednotkou:
- ano
Jistič NZMN2-4-A160/100-SVE 4pól ochr.obvodů příprava odnímatelné prov 50kA 160A
Jistič NZMN2-4-A160/100-SVE (EAN 4015081128020) je čtyřpólový jistič s krytím IP20 a trvalým proudem 160 A.
Má vypínací zkratovou schopnost 50 kA (400 V, 50 Hz), rozsah nastavení přetížení 125–160 A, rozsah nastavení nezpožď. zkratové spouště 6–10 A, ovládá se kyvnou pákou a hlavní obvod je na šroubové připojení při jmenovitém napětí 690 V.
Není přímo vhodný pro montáž na DIN lištu, avšak montáž na DIN lištu je volitelně možná; zařízení obsahuje ochrannou jednotku (ano), nemá integrovaný motorový pohon (ne), pomocné kontakty jsou 0 a pohon motoru je volitelně dostupný.
Proč si vybrat tento jistič?
- Má 4 póly, takže chrání všechny fáze i nulový vodič.
- Je dimenzován na trvalý proud Iu 160 A.
- Vypínací schopnost zkratu (lcu) při 400 V, 50 Hz: 50 kA.
- Rozsah nastavení přetížení: 125–160 A, což umožňuje přizpůsobit ochranu provoznímu zatížení.
- Rozsah nastavení nezpožděné zkratové spouště: 6–10 A.
- Montáž na DIN lištu: není vhodná.
Interní název produktu
NZMN2-4-A160/100-SVE Jistič,4p,50kA,160A
Podrobný popis produktu
NZMN2-4-A160/100-SVE
Výkonový jistič, 4p, 160A, 100A v 4.pol, zásuvný nástavec
Výkonové jističe řady NZM..-A pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu zařízení a kabelů.
Upozornění: Hodnota nastavení neutrálního vodiče se provádí synchronně k hodnotě nastavení Ir vnějšího vodiče.
Výkonový jistič, 4p, 160A, 100A v 4.pol, zásuvný nástavec
Výkonové jističe řady NZM..-A pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu zařízení a kabelů.
Upozornění: Hodnota nastavení neutrálního vodiče se provádí synchronně k hodnotě nastavení Ir vnějšího vodiče.
